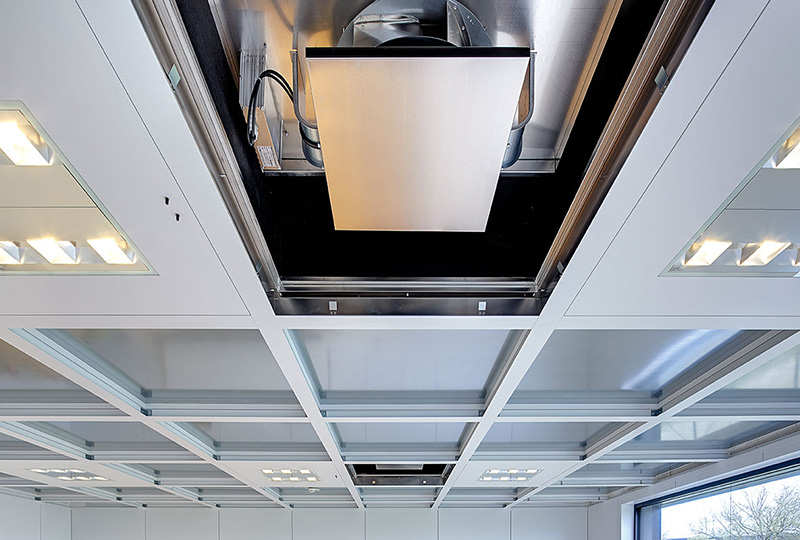

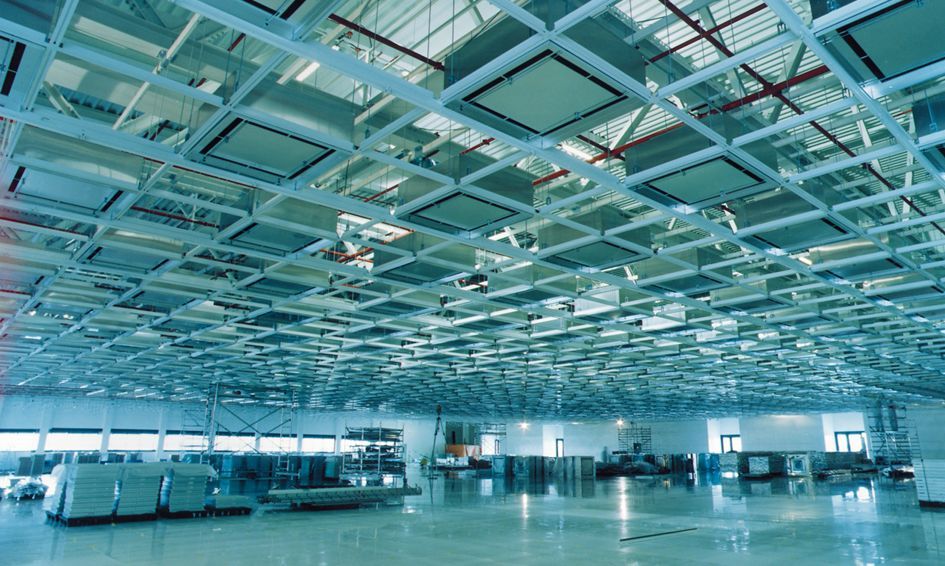

Fan Filter Unit (FFU): Yếu tố quan trọng quyết định chất lượng phòng sạch trong ngành điện tử

Trong mọi hệ thống phòng sạch điện tử, từ SMT, lắp ráp IC, module camera đến dây chuyền bán dẫn, FFU (Fan Filter Unit) luôn được xem là thiết bị cốt lõi. FFU hoạt động như một hệ thống xử lý khí độc lập ngay trong từng khu vực sản xuất. Không khí được hút từ phía trên trần, đi qua bộ lọc HEPA hoặc ULPA có khả năng giữ lại hạt bụi có kích thước chỉ 0.3 µm hoặc nhỏ hơn, sau đó luồng khí sạch được thổi xuống dưới theo hướng laminar flow (dòng khí tầng). Dòng khí thẳng đứng, tốc độ đều và ổn định giúp loại bỏ bụi bám trên bề mặt linh kiện, yếu tố quan trọng với các sản phẩm nhạy cảm như cảm biến, bo mạch, chip bán dẫn.

FFU giúp phòng sạch duy trì áp suất dương liên tục, ngăn bụi từ môi trường bên ngoài xâm nhập trở lại khu vực sản xuất. Đây là yêu cầu bắt buộc khi vận hành phòng sạch đạt tiêu chuẩn từ ISO Class 8 đến ISO Class 4 (ISO 14644). Càng đạt cấp độ sạch cao, mật độ FFU càng phải được bố trí dày hơn để đảm bảo số lần thay đổi không khí trong phòng (Air Change Rate) luôn đạt yêu cầu.

Trong nhà máy điện tử, FFU giúp duy trì môi trường sạch ổn định, liên tục và khó bị ảnh hưởng bởi biến động nhiệt độ, độ ẩm hoặc chênh lệch áp suất giữa các khu vực. Nhờ vậy, tỷ lệ bụi bám trên bề mặt linh kiện giảm đáng kể, hạn chế lỗi NG trong các công đoạn SMT hoặc sản xuất module camera, nơi chỉ một hạt bụi nhỏ cũng có thể khiến sản phẩm phải loại bỏ hoàn toàn.

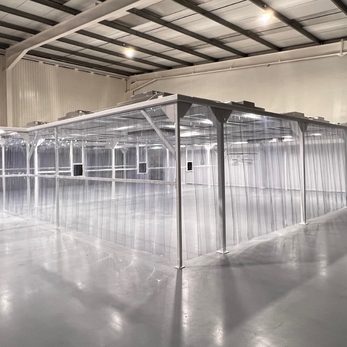

Một lợi ích đặc biệt của FFU là khả năng tách độc lập từng vùng sạch trong cùng một nhà máy. Nếu một khu vực cần nâng cấp lên ISO Class 5, chỉ cần tăng mật độ FFU thay vì xây dựng lại toàn bộ hệ thống HVAC. Đây là lý do FFU được ưu tiên trong xu hướng phòng sạch modular và phòng sạch Hardwall và Softwall trong các dây chuyền điện tử hiện đại.

Nhờ hiệu suất ổn định, vận hành êm ái, bảo trì đơn giản và khả năng tích hợp với hệ thống điều khiển thông minh, FFU trở thành thiết bị bắt buộc trong các khu vực như SMT line, AOI inspection, module camera assembly, QC/QA lab và phòng bán dẫn đòi hỏi độ sạch cao.

>>> Tìm hiểu thêm về: Nhà máy điện tử tối ưu không gian và chi phí nhờ Clean Booth di động

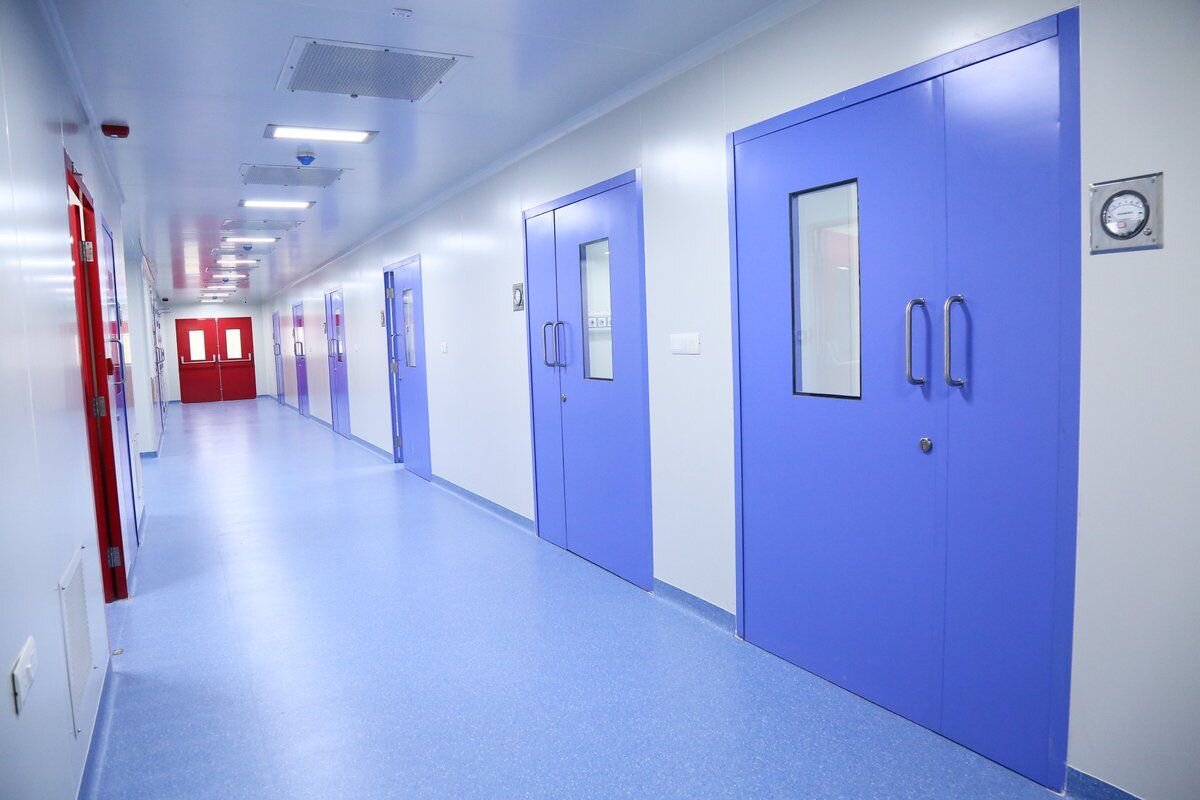

Cửa phòng sạch kiểm soát dòng người và ngăn ngừa bụi xâm nhập vào khu vực sản xuất điện tử

Trong môi trường sản xuất điện tử, đặc biệt là các dây chuyền SMT, bán dẫn, module camera hay cảm biến quang học, việc kiểm soát lượng bụi xâm nhập là yếu tố sống còn. Chỉ một hạt bụi nhỏ hơn 5 micron rơi lên bề mặt PCB hoặc lens cũng đủ gây ra lỗi sản phẩm và làm hỏng cả lô hàng trị giá hàng chục nghìn USD. Vì vậy, cửa phòng sạch không chỉ là cánh cửa thông thường mà đóng vai trò như một thiết bị kiểm soát môi trường quan trọng.

Cửa phòng sạch thường được làm từ thép sơn tĩnh điện hoặc nhôm panel để tạo bề mặt phẳng, hạn chế tối đa hiện tượng bám bụi. Hệ gioăng kín xung quanh cửa giúp duy trì áp suất dương của phòng sạch, ngăn không khí bẩn tràn vào khi đóng mở. Với những khu vực yêu cầu cấp độ sạch cao (từ ISO Class 8 đến ISO Class 4), cửa còn có thể được tích hợp kính quan sát, tay nắm chống tĩnh điện (ESD) và hệ thống khóa liên động Interlock, đảm bảo chỉ có một cửa được mở tại một thời điểm. Điều này giúp duy trì sự ổn định của luồng khí tầng dòng laminar flow và giảm tối đa khả năng bụi xâm nhập.

Việc sử dụng cửa phòng sạch đạt chuẩn mang lại nhiều giá trị rõ rệt cho nhà máy điện tử. Áp suất dương được duy trì ổn định, không khí sạch không bị thất thoát ra ngoài. Quá trình đóng mở cửa trở nên an toàn hơn nhờ cơ chế khóa liên động giúp tránh việc mở đồng thời hai cửa dẫn đến nhiễm bẩn chéo. Đồng thời, luồng di chuyển của nhân sự được kiểm soát theo một chiều, phù hợp với tiêu chuẩn ISO 14644 và yêu cầu ESD trong phòng sạch điện tử.

Cửa phòng sạch không chỉ đóng vai trò là điểm bắt đầu của quy trình kiểm soát môi trường mà còn là một thành phần quan trọng giúp duy trì chất lượng sản phẩm. Đây chính là “hàng rào bảo vệ đầu tiên” ngăn bụi, đảm bảo môi trường sản xuất luôn ổn định và đáp ứng yêu cầu khắt khe của ngành điện tử công nghệ cao.

>>> Tìm hiểu thêm về: Giải pháp giám sát và điều khiển phòng sạch điện tử (Cleanroom Monitoring)

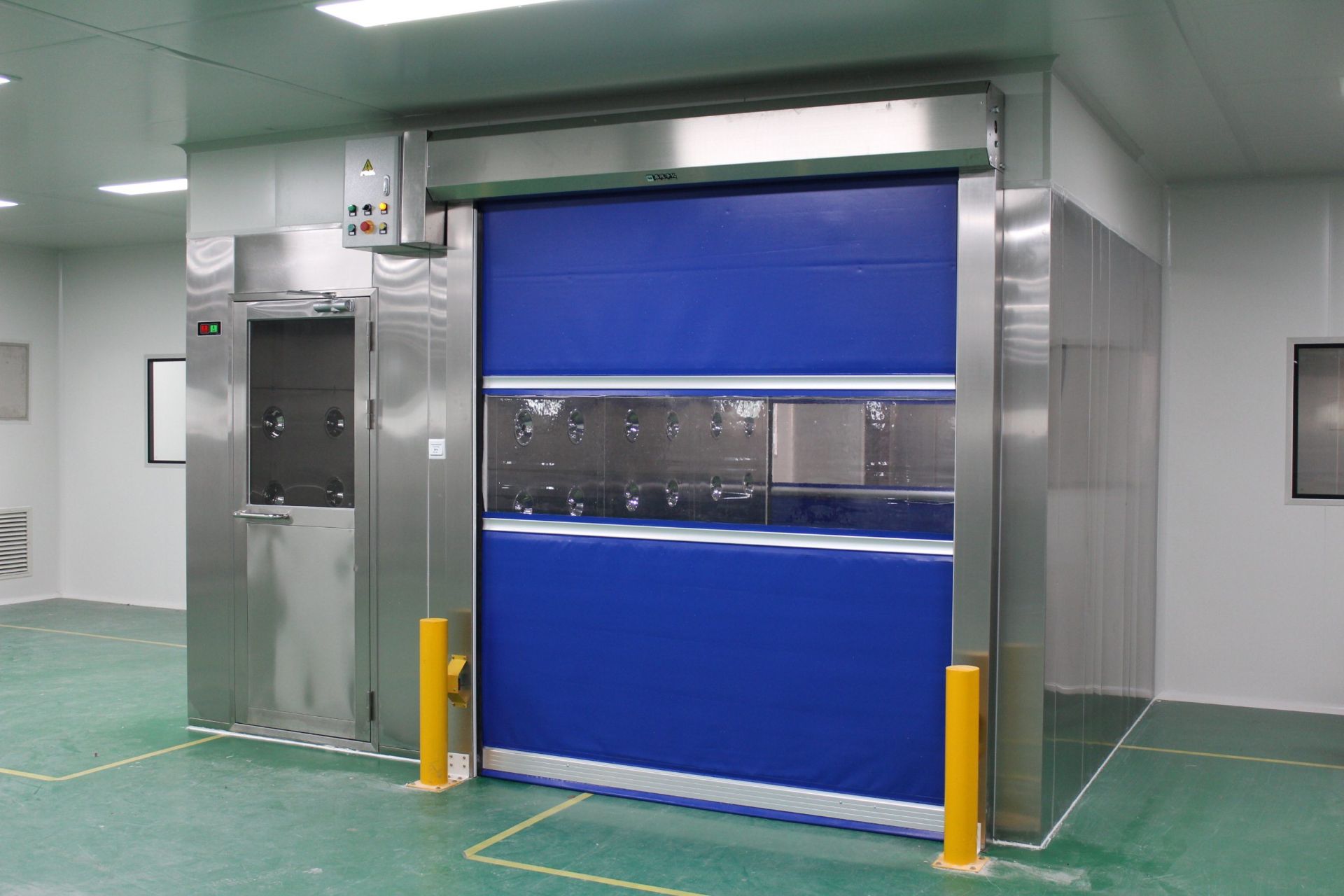

Air Shower buồng thổi khí làm sạch trước khi vào phòng sạch điện tử

Air Shower là một thiết bị không thể thiếu trong quy trình kiểm soát bụi của phòng sạch điện tử. Trước khi bước vào khu vực sản xuất, toàn bộ nhân sự phải đi qua buồng thổi khí để loại bỏ bụi bám trên cơ thể và trên bề mặt trang phục. Hệ thống quạt gió tốc độ cao kết hợp với các đầu phun khí được bố trí chiến lược xung quanh không gian buồng, tạo nên các luồng khí mạnh thổi trực tiếp vào cơ thể người sử dụng. Luồng khí này giúp đánh bật các hạt bụi kích thước nhỏ chỉ vài micron, vốn là tác nhân gây lỗi trên bề mặt linh kiện điện tử.

Nhờ cơ chế thổi và hút tuần hoàn qua bộ lọc HEPA hoặc ULPA, Air Shower có thể loại bỏ từ 70 đến 90% bụi trước khi nhân sự bước vào phòng sạch. Điều này giúp giảm thiểu nguy cơ nhiễm bẩn lên linh kiện nhạy cảm như PCB, cảm biến hình ảnh, thấu kính camera hay wafer bán dẫn. Air Shower cũng đóng vai trò như điểm chốt phân vùng giữa các khu vực có cấp độ sạch khác nhau, hạn chế tối đa việc nhiễm chéo và đảm bảo quy trình luân chuyển một chiều của nhân sự.

Sự xuất hiện của Air Shower trong dây chuyền sản xuất điện tử giúp duy trì độ sạch ổn định lâu dài, giảm rủi ro lỗi sản phẩm và góp phần tăng tỷ lệ thành phẩm. Có thể xem Air Shower như “cổng lọc thứ nhất” của phòng sạch, nơi loại bỏ các nguồn ô nhiễm đến từ con người, yếu tố gây phát sinh bụi lớn nhất trong môi trường sản xuất điện tử.

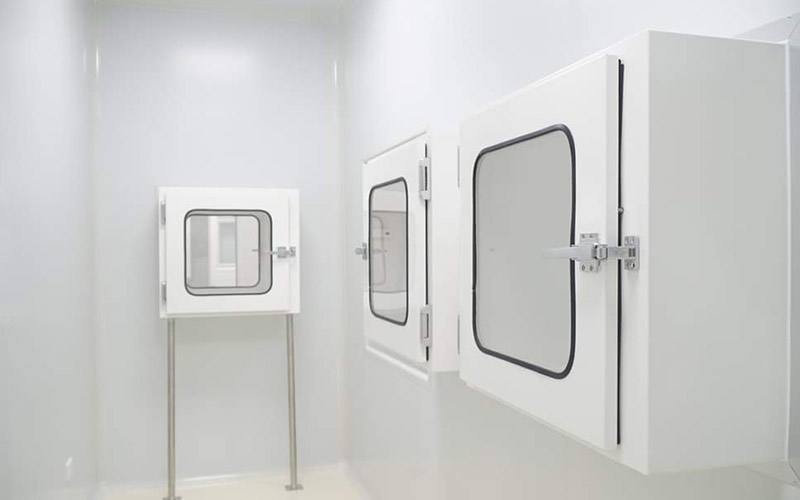

Pass Box giúp chuyển vật tư giữa các khu vực mà không làm ảnh hưởng độ sạch

Trong môi trường phòng sạch điện tử, việc di chuyển linh kiện, dụng cụ hoặc bán thành phẩm từ khu vực này sang khu vực khác luôn tiềm ẩn nguy cơ nhiễm bụi. Pass Box ra đời để giải quyết triệt để vấn đề đó. Đây là một thiết bị trung chuyển kín, cho phép giao nhận vật tư mà không cần mở cửa phòng sạch. Thay vì nhân sự phải ra vào trực tiếp, làm thay đổi áp suất và gây xâm nhập bụi, vật liệu sẽ được đưa vào Pass Box từ một bên và lấy ra ở bên còn lại.

Pass Box đặc biệt hữu ích tại các vị trí như khu vực nhập linh kiện SMT, bàn giao sản phẩm giữa các công đoạn sản xuất hoặc chuyển hàng sang khu vực kiểm tra chất lượng QC/QA. Điều quan trọng nhất là hệ thống khóa liên động Interlock được tích hợp trên Pass Box đảm bảo chỉ một cửa được phép mở tại một thời điểm. Cơ chế này ngăn chặn hiện tượng rò khí giữa hai phòng sạch có cấp độ khác nhau và duy trì áp suất ổn định trong suốt quá trình vận hành.

Nhờ hoạt động khép kín, Pass Box không chỉ tối ưu quy trình luân chuyển vật tư mà còn giảm thiểu đáng kể mức độ ô nhiễm chéo trong sản xuất. Thiết bị này góp phần duy trì tiêu chuẩn ISO 14644, giữ luồng khí sạch laminar flow không bị xáo trộn và đảm bảo sản phẩm điện tử luôn được tiếp xúc trong môi trường kiểm soát hạt bụi nghiêm ngặt. Trong các nhà máy SMT, module camera hay bán dẫn, Pass Box được xem là "cửa giao nhận an toàn" giúp tốc độ sản xuất nhanh hơn và hiệu quả hơn mà không làm ảnh hưởng đến môi trường sạch bên trong.

Thiết bị chống tĩnh điện bảo vệ linh kiện điện tử khỏi nguy cơ hư hỏng do tĩnh điện

Trong ngành sản xuất điện tử, đặc biệt ở các công đoạn liên quan đến IC, cảm biến hình ảnh, module camera hay chip bán dẫn, tĩnh điện là mối nguy hiểm thầm lặng. Chỉ một tia phóng tĩnh điện siêu nhỏ, đôi khi thấp hơn ngưỡng con người có thể cảm nhận – cũng đủ làm hỏng cấu trúc vi mạch hoặc tạo ra lỗi tiềm ẩn khiến sản phẩm bị NG sau khi xuất xưởng. Vì vậy, việc xây dựng hệ thống kiểm soát ESD đồng bộ là yêu cầu bắt buộc trong mọi nhà máy điện tử đạt chuẩn.

Các thiết bị chống tĩnh điện được triển khai theo nguyên tắc tạo ra một môi trường trung hòa điện tích, từ bề mặt bàn thao tác, sàn, đến cơ thể nhân sự. Sàn và thảm chống tĩnh điện giúp phân tán điện tích tích tụ trên đế giày và nền nhà; dây đeo cổ tay được nối đất để đưa điện tích trên cơ thể người về mức an toàn; bàn thao tác ESD tạo ra bề mặt làm việc không tích điện. Đặc biệt, thiết bị Ionizer (máy trung hòa ion) đóng vai trò quan trọng trong các dây chuyền SMT và khu vực lắp ráp module camera. Ionizer liên tục thổi ra ion dương và âm trung hòa điện tích trên bề mặt linh kiện và dụng cụ, ngăn chặn khả năng phóng tĩnh điện trong quá trình thao tác.

Khi hệ thống ESD được triển khai đúng tiêu chuẩn, tĩnh điện được kiểm soát ổn định từ con người, thiết bị cho đến môi trường làm việc. Điều này không chỉ bảo vệ linh kiện giá trị cao khỏi nguy cơ hư hỏng mà còn giảm tỉ lệ NG, tăng độ tin cậy của sản phẩm và tiết kiệm chi phí vận hành cho doanh nghiệp. Trong các nhà máy điện tử công nghệ cao, kiểm soát tĩnh điện không phải là lựa chọn, đó là điều bắt buộc để đảm bảo chất lượng.

Vietnamcleanroom (VCR) nhà cung cấp thiết bị phòng sạch điện tử hàng đầu Việt Nam

Trong môi trường sản xuất điện tử, chất lượng thiết bị phòng sạch quyết định trực tiếp đến độ ổn định của quy trình và tỷ lệ thành phẩm. Vietnamcleanroom (VCR) là đơn vị chuyên cung cấp thiết bị phòng sạch cho các nhà máy SMT, bán dẫn, module camera và sản xuất linh kiện điện tử. Danh mục sản phẩm của VCR bao gồm các thiết bị cốt lõi như FFU Fan Filter Unit, Air Shower, Pass Box, cửa phòng sạch, ...

Tất cả thiết bị được cung cấp bởi VCR đều đáp ứng tiêu chuẩn ISO 14644 và tiêu chuẩn quốc tế về phòng sạch, đảm bảo khả năng kiểm soát bụi, áp suất, tĩnh điện và dòng người, dòng vật tư trong nhà máy. Với kinh nghiệm triển khai cho hàng trăm nhà máy điện tử, pin năng lượng và bán dẫn tại Việt Nam và khu vực, VCR luôn duy trì lợi thế về nguồn hàng sẵn kho, hỗ trợ giao nhanh và chính sách bảo hành rõ ràng. VCR tập trung vào cung cấp thiết bị chất lượng cao, không thi công hoặc thiết kế trọn gói, giúp khách hàng dễ dàng tích hợp vào hệ thống hiện hữu hoặc phối hợp với các đơn vị EPC/thi công khác.

Thiết bị phòng sạch không chỉ là phần bổ sung trong dây chuyền sản xuất mà là nền tảng bảo vệ chất lượng, bảo vệ sản phẩm và tối ưu chi phí cho doanh nghiệp. Lựa chọn đúng thiết bị, lắp đặt đúng tiêu chuẩn ISO 14644 và duy trì vận hành ổn định, doanh nghiệp sẽ giảm lỗi sản xuất, tăng hiệu suất và đáp ứng yêu cầu nghiêm ngặt từ khách hàng quốc tế. Với VCR, các nhà máy điện tử hoàn toàn có thể tự tin xây dựng môi trường sản xuất sạch, hiện đại và đạt chuẩn toàn cầu.
