Bài viết này sẽ phân tích cơ chế hình thành ESD và kiểm soát tĩnh điện trong phòng sạch, các giải pháp kỹ thuật được áp dụng trong thực tế, đồng thời tham chiếu đến các giải pháp Phòng sạch điện tử VCR.

1. Giới thiệu về tĩnh điện trong môi trường phòng sạch

Tĩnh điện (Electrostatic Discharge - ESD) là hiện tượng phóng điện xảy ra khi có sự chênh lệch điện tích giữa hai bề mặt vật liệu. Trong môi trường công nghiệp, điện tích tĩnh thường hình thành do ma sát, tiếp xúc hoặc tách rời giữa các vật liệu khác nhau. Khi điện tích tích tụ đến một mức nhất định và tìm được đường dẫn để cân bằng điện thế, nó sẽ phóng điện trong thời gian cực ngắn. Hiện tượng này thường không gây nguy hiểm đối với con người trong đời sống hàng ngày, nhưng trong các ngành công nghiệp công nghệ cao, ESD có thể gây ra những hậu quả nghiêm trọng đối với sản phẩm và quy trình sản xuất.

Trong môi trường phòng sạch, nơi các yếu tố như hạt bụi, vi sinh và điều kiện môi trường được kiểm soát nghiêm ngặt, tĩnh điện trở thành một yếu tố rủi ro đặc biệt cần được quản lý. Phòng sạch thường được thiết kế với hệ thống điều hòa không khí, lọc HEPA hoặc ULPA và độ ẩm tương đối thấp nhằm duy trì điều kiện ổn định cho sản xuất. Tuy nhiên, chính những điều kiện này lại làm tăng khả năng tích tụ điện tích tĩnh trên bề mặt vật liệu, thiết bị và thậm chí cả trên cơ thể con người.

Một đặc điểm quan trọng của tĩnh điện trong phòng sạch là khả năng thu hút và giữ lại các hạt bụi siêu nhỏ. Khi một bề mặt mang điện tích tĩnh, nó có thể hút các hạt bụi lơ lửng trong không khí và giữ chúng lại trên bề mặt sản phẩm hoặc thiết bị. Trong môi trường sản xuất yêu cầu độ sạch cao, hiện tượng này có thể làm tăng nguy cơ nhiễm bẩn sản phẩm và ảnh hưởng trực tiếp đến chất lượng sản xuất. Do đó, kiểm soát tĩnh điện không chỉ liên quan đến bảo vệ linh kiện điện tử mà còn là một phần quan trọng của chiến lược kiểm soát ô nhiễm phòng sạch.

Trong các ngành công nghệ cao như sản xuất chất bán dẫn, chỉ một tia phóng điện nhỏ cũng có thể làm hỏng vi mạch có kích thước nanomet. Các linh kiện bán dẫn hiện đại có thể bị hư hỏng bởi mức điện áp rất thấp mà con người không thể cảm nhận được. Tương tự, trong lĩnh vực lắp ráp điện tử, ESD có thể gây ra lỗi tiềm ẩn trong các bảng mạch điện tử, dẫn đến việc thiết bị hoạt động không ổn định hoặc giảm tuổi thọ sản phẩm.

Đối với phòng sạch dược phẩm và sản xuất thiết bị y tế, tĩnh điện cũng có thể ảnh hưởng đến quá trình kiểm soát môi trường. Điện tích tĩnh có thể làm tăng khả năng bám dính của hạt bụi hoặc vi sinh lên bề mặt thiết bị và vật liệu, từ đó làm tăng nguy cơ nhiễm bẩn trong khu vực sản xuất vô trùng. Vì lý do này, nhiều hệ thống phòng sạch hiện đại được thiết kế tích hợp các giải pháp kiểm soát ESD nhằm hạn chế sự tích tụ điện tích trong quá trình vận hành.

Trong thực tế, việc kiểm soát tĩnh điện trong phòng sạch không phải là một giải pháp đơn lẻ mà là sự kết hợp của nhiều yếu tố như vật liệu chống tĩnh điện, hệ thống nối đất, kiểm soát độ ẩm và các thiết bị ion hóa. Các giải pháp này thường được tích hợp ngay từ giai đoạn thiết kế phòng sạch để đảm bảo môi trường sản xuất ổn định và đáp ứng các tiêu chuẩn kỹ thuật quốc tế.

Trong nhiều dự án phòng sạch cho ngành điện tử, dược phẩm và thiết bị y tế, các giải pháp kiểm soát tĩnh điện thường được triển khai cùng với hệ thống thiết bị phòng sạch như Air Shower, Pass Box, Fan Filter Unit (FFU) và hệ thống giám sát môi trường. Những thiết bị này giúp kiểm soát dòng khí, giảm nhiễm bẩn và góp phần duy trì điều kiện vận hành ổn định trong phòng sạch. Các nhà cung cấp giải pháp kỹ thuật như VCR thường tích hợp các yêu cầu kiểm soát tĩnh điện trong quá trình thiết kế và lựa chọn thiết bị, nhằm đảm bảo hệ thống phòng sạch đáp ứng các yêu cầu của các ngành sản xuất công nghệ cao.

Nhìn chung, tĩnh điện là một hiện tượng vật lý đơn giản nhưng có ảnh hưởng rất lớn trong môi trường phòng sạch. Hiểu rõ cơ chế hình thành và tác động của tĩnh điện là bước đầu tiên để xây dựng các chiến lược kiểm soát hiệu quả. Điều này giúp bảo vệ sản phẩm, đảm bảo chất lượng sản xuất và duy trì sự ổn định của các quy trình công nghiệp yêu cầu môi trường sạch nghiêm ngặt.

2. Cơ chế hình thành tĩnh điện trong phòng sạch

Tĩnh điện trong phòng sạch hình thành khi điện tích được tạo ra và tích tụ trên bề mặt vật liệu, thiết bị hoặc con người trong quá trình vận hành. Trong môi trường sản xuất thông thường, hiện tượng này có thể ít được chú ý. Tuy nhiên trong phòng sạch - nơi các điều kiện môi trường được kiểm soát nghiêm ngặt - tĩnh điện có thể trở thành một yếu tố rủi ro đáng kể đối với sản phẩm, thiết bị và quy trình sản xuất.

Một trong những cơ chế phổ biến nhất tạo ra tĩnh điện là hiện tượng triboelectric effect, hay còn gọi là hiệu ứng ma sát tạo điện tích. Hiện tượng này xảy ra khi hai bề mặt vật liệu khác nhau tiếp xúc và sau đó tách rời nhau. Trong quá trình tiếp xúc, các electron có thể chuyển từ vật liệu này sang vật liệu khác, tạo ra sự mất cân bằng điện tích giữa hai bề mặt. Khi các vật liệu tách ra, mỗi bề mặt sẽ mang điện tích dương hoặc âm. Trong môi trường phòng sạch, hiện tượng này có thể xảy ra khi vật liệu được di chuyển, khi bao bì được mở ra hoặc khi các thiết bị nhựa tiếp xúc với bề mặt kim loại.

Ngoài ma sát, chuyển động của vật liệu trong quá trình sản xuất cũng có thể tạo ra điện tích tĩnh. Khi các vật liệu như wafer, bảng mạch điện tử, linh kiện hoặc bao bì được vận chuyển trên băng chuyền, khay hoặc các bề mặt polymer, quá trình tiếp xúc và tách rời liên tục có thể dẫn đến sự tích tụ điện tích trên bề mặt. Nếu điện tích này không được giải phóng thông qua hệ thống nối đất hoặc vật liệu dẫn điện, nó có thể tích tụ đến mức đủ để gây ra hiện tượng phóng điện tĩnh.

Một nguồn hình thành tĩnh điện khác trong phòng sạch đến từ dòng khí trong hệ thống HVAC. Trong phòng sạch, không khí được lưu thông liên tục qua các bộ lọc HEPA hoặc ULPA để loại bỏ hạt bụi và vi sinh. Khi dòng khí di chuyển với tốc độ cao qua các bề mặt vật liệu hoặc qua lớp sợi của bộ lọc, sự ma sát giữa các phân tử không khí và bề mặt vật liệu có thể tạo ra điện tích tĩnh. Điều này đặc biệt đáng chú ý trong các hệ thống có lưu lượng khí lớn như các khu vực sử dụng Fan Filter Unit (FFU) hoặc các hệ thống cấp khí sạch từ trần xuống.

Ngoài ra, con người cũng là một nguồn tạo tĩnh điện quan trọng trong phòng sạch. Khi nhân viên di chuyển trên sàn phòng sạch, sự ma sát giữa đế giày và bề mặt sàn có thể tạo ra điện tích. Tương tự, chuyển động của quần áo bảo hộ, găng tay hoặc các vật liệu tổng hợp cũng có thể làm phát sinh điện tích tĩnh. Trong nhiều trường hợp, cơ thể con người có thể tích tụ điện áp lên tới hàng nghìn volt mà người vận hành không thể cảm nhận được. Nếu điện tích này phóng vào linh kiện điện tử nhạy cảm, nó có thể gây hư hỏng ngay lập tức hoặc tạo ra các lỗi tiềm ẩn trong sản phẩm.

Trong thực tế, nhiều nguồn phát sinh ESD trong phòng sạch đến từ các vật liệu và thiết bị được sử dụng hàng ngày. Quần áo bảo hộ nếu không được thiết kế chống tĩnh điện có thể tích tụ điện tích khi cọ xát trong quá trình di chuyển. Sàn phòng sạch cũng là một yếu tố quan trọng, vì sự ma sát giữa giày và sàn là một trong những nguyên nhân phổ biến tạo ra tĩnh điện. Nếu sàn được làm từ vật liệu cách điện, điện tích có thể tích tụ trên bề mặt thay vì được dẫn xuống hệ thống nối đất.

Bên cạnh đó, thiết bị và linh kiện làm từ nhựa thường có khả năng tích điện cao do đặc tính cách điện của vật liệu polymer. Các bao bì vật liệu, đặc biệt là túi nhựa hoặc khay nhựa dùng để vận chuyển linh kiện, cũng có thể tạo ra điện tích trong quá trình tiếp xúc và tách rời. Thậm chí dòng khí đi qua bộ lọc HEPA cũng có thể góp phần tạo ra điện tích tĩnh khi các hạt khí va chạm với cấu trúc sợi của bộ lọc.

Trong các hệ thống phòng sạch đạt chuẩn ISO 14644, môi trường thường được duy trì với độ ẩm tương đối thấp nhằm giảm nguy cơ nhiễm vi sinh và đảm bảo độ ổn định của quy trình sản xuất. Tuy nhiên, độ ẩm thấp lại làm giảm khả năng phân tán điện tích trong không khí, khiến điện tích tĩnh dễ tích tụ hơn trên bề mặt vật liệu. Đồng thời, nhiều vật liệu được sử dụng trong phòng sạch như polymer, composite hoặc nhựa kỹ thuật có tính cách điện cao, làm tăng khả năng giữ điện tích trên bề mặt.

Vì những lý do này, các hệ thống phòng sạch hiện đại thường tích hợp nhiều giải pháp kỹ thuật để kiểm soát tĩnh điện. Một trong những giải pháp phổ biến là sử dụng ESD flooring - sàn phòng sạch có khả năng dẫn điện để giúp điện tích được truyền xuống hệ thống nối đất. Bên cạnh đó, grounding systems - hệ thống nối đất được thiết kế để đảm bảo các thiết bị và cấu trúc kim loại trong phòng sạch có đường dẫn điện tích an toàn. Ngoài ra, nhiều hệ thống còn sử dụng ionization units - thiết bị ion hóa không khí, để trung hòa điện tích trên bề mặt vật liệu và trong không khí.

Sự kết hợp giữa thiết kế vật liệu, hệ thống nối đất và thiết bị ion hóa giúp giảm nguy cơ tích tụ điện tích trong phòng sạch, từ đó hạn chế hiện tượng tĩnh điện có thể gây hư hỏng sản phẩm hoặc làm gián đoạn quy trình sản xuất. Hiểu rõ cơ chế hình thành tĩnh điện là bước quan trọng để xây dựng các chiến lược kiểm soát ESD hiệu quả trong các môi trường sản xuất công nghệ cao.

3. Vì sao ESD nguy hiểm trong phòng sạch?

Trong môi trường phòng sạch, nơi các quy trình sản xuất yêu cầu độ chính xác và độ sạch cực cao, hiện tượng phóng điện tĩnh (Electrostatic Discharge - ESD) có thể gây ra nhiều rủi ro nghiêm trọng. Mặc dù ESD là một hiện tượng vật lý xảy ra trong thời gian rất ngắn, nhưng hậu quả của nó có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ ổn định của quy trình sản xuất và độ tin cậy của thiết bị.

Một trong những nguy cơ lớn nhất của ESD là hư hỏng vi mạch bán dẫn. Trong ngành công nghiệp semiconductor, các linh kiện điện tử ngày càng được thu nhỏ với kích thước chỉ vài nanomet. Điều này khiến chúng trở nên cực kỳ nhạy cảm với điện tích tĩnh. Chỉ một tia phóng điện nhỏ cũng có thể làm phá hủy lớp oxide mỏng trong transistor hoặc làm hỏng cấu trúc của vi mạch. Trong nhiều trường hợp, linh kiện có thể bị hư hỏng hoàn toàn ngay lập tức. Tuy nhiên, nguy hiểm hơn là các hư hỏng tiềm ẩn, khi linh kiện vẫn hoạt động nhưng tuổi thọ và độ ổn định bị suy giảm đáng kể.

Trên thực tế, nhiều linh kiện semiconductor hiện đại có thể bị hỏng bởi điện áp chỉ khoảng 30-50 volt. Đây là mức điện áp rất nhỏ so với khả năng tích tụ điện tích của con người. Khi di chuyển trong môi trường khô hoặc khi ma sát với vật liệu cách điện, cơ thể con người có thể tích điện lên tới 3.000 đến 30.000 volt mà hoàn toàn không cảm nhận được. Khi điện tích này phóng vào linh kiện điện tử nhạy cảm, hậu quả có thể xảy ra ngay lập tức hoặc gây ra lỗi tiềm ẩn trong sản phẩm.

Ngoài việc gây hư hỏng linh kiện, ESD còn có thể làm sai lệch kết quả sản xuất trong các quy trình công nghệ cao. Trong các dây chuyền lắp ráp điện tử, điện tích tĩnh có thể làm thay đổi tín hiệu điện trong các thiết bị đo hoặc gây nhiễu trong quá trình kiểm tra chất lượng. Điều này có thể dẫn đến việc sản phẩm đạt yêu cầu trong quá trình kiểm tra nhưng lại gặp lỗi khi đưa vào sử dụng thực tế. Các lỗi dạng này thường khó phát hiện và có thể gây thiệt hại lớn cho nhà sản xuất.

Một tác động khác của tĩnh điện trong phòng sạch là khả năng thu hút và giữ lại các hạt bụi siêu nhỏ. Khi một bề mặt mang điện tích tĩnh, nó sẽ tạo ra lực hút tĩnh điện đối với các hạt bụi trong không khí. Trong môi trường phòng sạch, nơi mật độ hạt được kiểm soát rất nghiêm ngặt theo tiêu chuẩn ISO, việc một bề mặt tích điện có thể làm tăng đáng kể nguy cơ nhiễm bẩn. Các hạt bụi bị hút vào bề mặt sản phẩm, wafer hoặc linh kiện điện tử có thể làm giảm chất lượng sản phẩm hoặc gây lỗi trong quá trình sản xuất.

Điều này đặc biệt quan trọng trong các nhà máy bán dẫn, nơi một hạt bụi siêu nhỏ cũng có thể làm hỏng toàn bộ wafer trong quá trình sản xuất chip. Tương tự, trong các dây chuyền lắp ráp trong phòng sạch điện tử, bụi bám vào bảng mạch hoặc linh kiện có thể gây ra lỗi kết nối hoặc ảnh hưởng đến hiệu suất của thiết bị điện tử.

Trong ngành dược phẩm và thiết bị y tế, tĩnh điện cũng có thể tạo ra những rủi ro đáng kể. Trong các khu vực chiết rót vô trùng dược phẩm, nơi thuốc được chiết rót trong môi trường vô trùng, điện tích tĩnh có thể làm tăng khả năng bám dính của hạt bụi hoặc vi sinh trên bề mặt thiết bị và vật liệu. Điều này làm tăng nguy cơ nhiễm bẩn sản phẩm và ảnh hưởng đến chất lượng thuốc.

Ngoài ra, ESD còn có thể tạo ra nguy cơ cháy nổ trong môi trường có dung môi dễ cháy. Trong một số quy trình sản xuất dược phẩm, hóa chất hoặc sơn phủ, các dung môi hữu cơ dễ bay hơi có thể tạo thành hỗn hợp dễ cháy trong không khí. Nếu một tia phóng điện tĩnh xảy ra trong môi trường này, nó có thể trở thành nguồn đánh lửa gây cháy hoặc thậm chí là nổ. Vì vậy, kiểm soát tĩnh điện không chỉ là vấn đề chất lượng sản phẩm mà còn liên quan đến an toàn vận hành của nhà máy.

Để giảm thiểu các rủi ro này, nhiều hệ thống phòng sạch hiện đại tích hợp giải pháp kiểm soát ESD ngay từ giai đoạn thiết kế. Các giải pháp này có thể bao gồm sàn chống tĩnh điện, hệ thống nối đất, vật liệu chống tĩnh điện và các thiết bị ion hóa không khí. Ngoài ra, kiểm soát tĩnh điện thường được kết hợp với các hệ thống kiểm soát hạt và kiểm soát luồng khí nhằm tạo ra một môi trường sản xuất ổn định.

Trong nhiều dự án phòng sạch cho các ngành công nghệ cao, hệ thống kiểm soát ESD thường được triển khai cùng với các thiết bị phòng sạch như Air Shower, Pass Box, HEPA Box và Fan Filter Unit (FFU). Những thiết bị này giúp kiểm soát luồng khí, giảm nhiễm bẩn và duy trì điều kiện môi trường ổn định trong khu vực sản xuất. Khi được tích hợp đồng bộ với các giải pháp kiểm soát tĩnh điện, chúng góp phần tạo nên một hệ thống phòng sạch đáp ứng các yêu cầu nghiêm ngặt của các ngành công nghiệp hiện đại.

Nhìn chung, mặc dù ESD là một hiện tượng xảy ra trong thời gian rất ngắn, nhưng tác động của nó trong môi trường phòng sạch có thể rất lớn. Việc hiểu rõ các nguy cơ của tĩnh điện giúp các nhà thiết kế và vận hành phòng sạch xây dựng các chiến lược kiểm soát hiệu quả, bảo vệ sản phẩm và đảm bảo độ ổn định của quy trình sản xuất.

4. Tiêu chuẩn quốc tế về kiểm soát tĩnh điện

Trong các ngành công nghiệp công nghệ cao, việc kiểm soát tĩnh điện không chỉ dựa vào kinh nghiệm vận hành mà còn phải tuân thủ các tiêu chuẩn quốc tế về ESD (Electrostatic Discharge). Những tiêu chuẩn này được xây dựng nhằm thiết lập các phương pháp quản lý, kiểm soát và kiểm tra điện tích tĩnh trong môi trường sản xuất. Việc áp dụng các tiêu chuẩn ESD giúp doanh nghiệp giảm nguy cơ hư hỏng sản phẩm, nâng cao độ tin cậy của quy trình sản xuất và đáp ứng yêu cầu của các hệ thống quản lý chất lượng quốc tế.

Xem thêm: Các thông tin cơ bản về tiêu chuẩn chống tĩnh điện trong phòng sạch

Một trong những tiêu chuẩn quan trọng nhất trong lĩnh vực này là ANSI/ESD S20.20. Đây là tiêu chuẩn được phát triển bởi Hiệp hội ESD của Hoa Kỳ (ESD Association) và được áp dụng rộng rãi trong các ngành sản xuất điện tử và bán dẫn. Tiêu chuẩn ANSI/ESD S20.20 cung cấp một khung quản lý toàn diện cho chương trình kiểm soát tĩnh điện trong doanh nghiệp. Nội dung của tiêu chuẩn bao gồm các yêu cầu về thiết kế khu vực làm việc, vật liệu chống tĩnh điện, hệ thống nối đất, thiết bị bảo vệ cho người vận hành và quy trình kiểm tra định kỳ. Việc áp dụng tiêu chuẩn này giúp đảm bảo rằng các linh kiện điện tử nhạy cảm được bảo vệ khỏi nguy cơ phóng điện tĩnh trong suốt quá trình sản xuất và lắp ráp.

Bên cạnh đó, IEC 61340 là một bộ tiêu chuẩn quốc tế do Ủy ban Kỹ thuật Điện Quốc tế (International Electrotechnical Commission) ban hành. Bộ tiêu chuẩn này bao gồm nhiều phần khác nhau, trong đó có các hướng dẫn về kiểm soát tĩnh điện trong môi trường công nghiệp và khu vực sản xuất điện tử. IEC 61340 đưa ra các phương pháp đo lường điện trở bề mặt, kiểm tra vật liệu chống tĩnh điện, cũng như các yêu cầu về thiết kế khu vực làm việc an toàn đối với ESD. Nhờ phạm vi áp dụng rộng, tiêu chuẩn này được nhiều nhà máy điện tử và thiết bị công nghệ cao trên thế giới sử dụng như một chuẩn tham chiếu quan trọng.

Trong môi trường phòng sạch, tiêu chuẩn ISO 14644 cũng đóng vai trò quan trọng trong việc kiểm soát các yếu tố môi trường có liên quan đến tĩnh điện. ISO 14644 chủ yếu tập trung vào phân loại độ sạch của không khí và kiểm soát hạt bụi trong phòng sạch. Tuy nhiên, các yêu cầu về thiết kế vật liệu, luồng khí và điều kiện môi trường trong tiêu chuẩn này cũng ảnh hưởng trực tiếp đến khả năng tích tụ điện tích tĩnh. Ví dụ, độ ẩm tương đối thấp - một yếu tố phổ biến trong phòng sạch - có thể làm tăng khả năng tích tụ điện tích trên bề mặt vật liệu. Vì vậy, việc kết hợp kiểm soát tĩnh điện với các yêu cầu của ISO 14644 là điều cần thiết để đảm bảo môi trường sản xuất ổn định.

Đối với ngành công nghiệp bán dẫn, các tiêu chuẩn của JEDEC (Joint Electron Device Engineering Council) cũng đóng vai trò quan trọng trong việc đánh giá khả năng chịu ESD của linh kiện điện tử. Các tiêu chuẩn JEDEC cung cấp phương pháp thử nghiệm nhằm xác định mức điện áp tĩnh điện mà một linh kiện có thể chịu được trước khi bị hư hỏng. Các phương pháp thử phổ biến bao gồm Human Body Model (HBM), Machine Model (MM) và Charged Device Model (CDM). Những thử nghiệm này giúp nhà sản xuất xác định mức độ nhạy cảm ESD của linh kiện và thiết kế các biện pháp bảo vệ phù hợp trong quá trình sản xuất.

Trong các tiêu chuẩn kiểm soát tĩnh điện, một số yêu cầu kỹ thuật thường được áp dụng trong môi trường phòng sạch. Trước hết là giới hạn điện tích bề mặt, nhằm đảm bảo rằng các vật liệu và thiết bị trong khu vực sản xuất không tích tụ điện tích vượt quá mức cho phép. Ngoài ra, tiêu chuẩn cũng quy định về điện trở của vật liệu, đặc biệt là đối với sàn phòng sạch, bàn làm việc và các bề mặt tiếp xúc với linh kiện điện tử. Những vật liệu này thường được thiết kế với điện trở kiểm soát để giúp điện tích được truyền xuống hệ thống nối đất.

Một yêu cầu quan trọng khác là hệ thống nối đất. Trong các khu vực kiểm soát ESD, tất cả các thiết bị kim loại, bàn làm việc và hệ thống sàn chống tĩnh điện cần được kết nối với hệ thống nối đất chung. Điều này giúp điện tích được giải phóng một cách an toàn thay vì tích tụ trên bề mặt vật liệu. Ngoài ra, các tiêu chuẩn cũng yêu cầu kiểm tra và giám sát ESD định kỳ, bao gồm việc đo điện trở sàn, kiểm tra dây đeo cổ tay chống tĩnh điện và đánh giá hiệu suất của các thiết bị ion hóa.

Trong các dự án phòng sạch phục vụ cho ngành dược phẩm, điện tử và thiết bị y tế, việc tuân thủ các tiêu chuẩn ESD thường được tích hợp ngay từ giai đoạn thiết kế. Các yếu tố như vật liệu sàn, hệ thống nối đất, thiết bị ion hóa và quy trình vận hành được xem xét đồng bộ nhằm đảm bảo hệ thống phòng sạch đáp ứng các yêu cầu quốc tế. Trong thực tế, nhiều đơn vị kỹ thuật và cung cấp giải pháp phòng sạch như Thiết bị phòng sạch VCR thường đưa các yêu cầu kiểm soát ESD vào quá trình thiết kế và lựa chọn thiết bị, nhằm đảm bảo hệ thống phòng sạch vận hành ổn định và phù hợp với các tiêu chuẩn kỹ thuật toàn cầu.

5. Các giải pháp kiểm soát tĩnh điện trong phòng sạch

Trong môi trường phòng sạch, việc kiểm soát tĩnh điện không thể dựa vào một giải pháp đơn lẻ mà cần một hệ thống biện pháp đồng bộ. Các giải pháp này được thiết kế nhằm hạn chế sự tích tụ điện tích, tạo đường dẫn an toàn cho điện tích thoát ra và trung hòa điện tích trước khi xảy ra hiện tượng phóng điện tĩnh. Trong thực tế, hệ thống kiểm soát ESD thường bao gồm nhiều yếu tố như vật liệu chống tĩnh điện, hệ thống nối đất, thiết bị bảo vệ cho người vận hành, thiết bị ion hóa và kiểm soát điều kiện môi trường.

Một trong những yếu tố quan trọng nhất trong kiểm soát tĩnh điện là kiểm soát vật liệu trong phòng sạch. Bề mặt sàn, bàn làm việc và các vật liệu nội thất có thể là nguồn tích tụ điện tích nếu chúng được làm từ vật liệu cách điện. Vì vậy, nhiều phòng sạch hiện đại sử dụng ESD flooring, tức là sàn có khả năng kiểm soát điện trở bề mặt để giúp điện tích được truyền xuống hệ thống nối đất. Loại sàn này thường được thiết kế với cấu trúc dẫn điện hoặc phân tán điện tích nhằm ngăn chặn sự tích tụ điện áp cao.

Một lựa chọn phổ biến trong các nhà máy công nghiệp là conductive epoxy flooring - loại sàn epoxy có tính dẫn điện, được sử dụng rộng rãi trong các khu vực sản xuất điện tử, bán dẫn và phòng sạch công nghiệp. Conductive epoxy flooring giúp tạo ra một bề mặt sàn bền, dễ vệ sinh và có khả năng kiểm soát điện tích hiệu quả. Ngoài ra, nhiều khu vực phòng sạch cũng sử dụng sàn vinyl chống tĩnh điện, một loại sàn vinyl được thiết kế để giảm khả năng tích tụ điện tích trên bề mặt. Những vật liệu này không chỉ giúp kiểm soát tĩnh điện mà còn đáp ứng các yêu cầu về độ sạch, khả năng kháng hóa chất và độ bền cơ học trong môi trường phòng sạch.

Bên cạnh vật liệu sàn, hệ thống nối đất (grounding system) đóng vai trò quan trọng trong việc giải phóng điện tích tích tụ. Trong hệ thống kiểm soát ESD, tất cả các thiết bị kim loại, bàn làm việc và bề mặt dẫn điện cần được kết nối với hệ thống nối đất chung. Một thành phần quan trọng trong hệ thống này là grounding bus, tức là thanh dẫn điện trung tâm dùng để kết nối các thiết bị và bề mặt dẫn điện với hệ thống nối đất của tòa nhà. Việc thiết kế grounding bus giúp đảm bảo rằng điện tích được truyền đi một cách an toàn và không tích tụ trên các bề mặt làm việc.

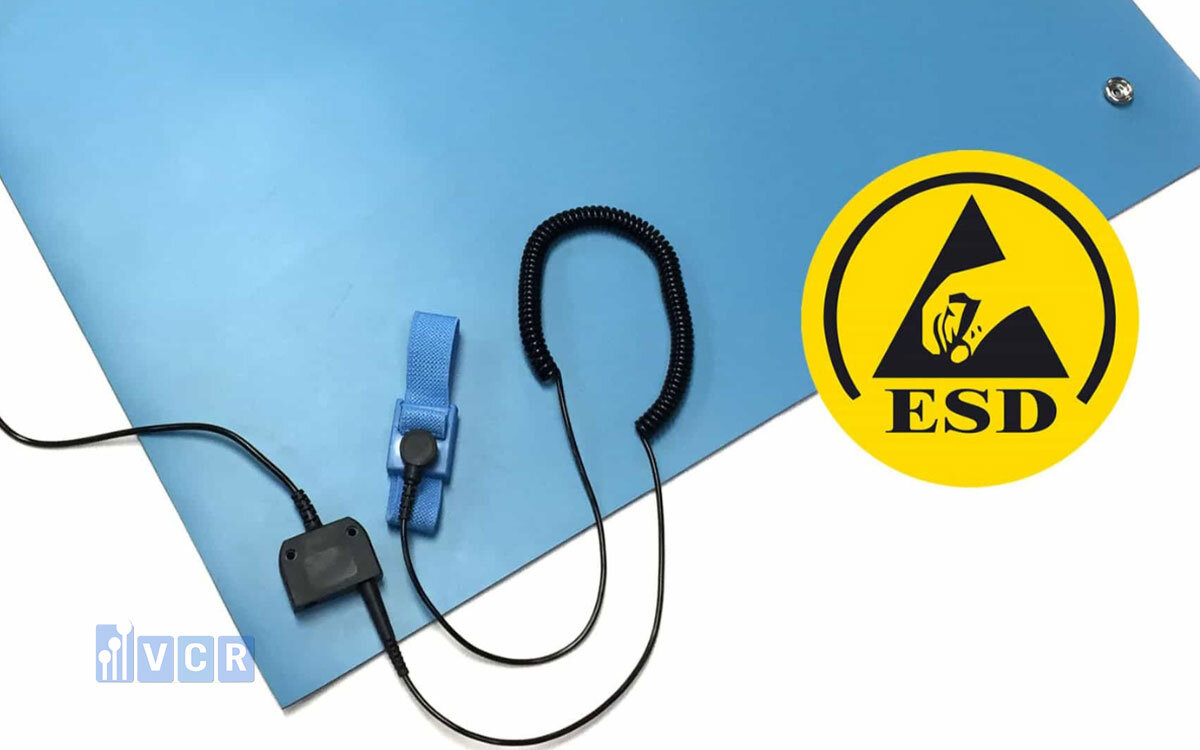

Ngoài ra, nhiều khu vực làm việc với linh kiện điện tử yêu cầu sử dụng dây đeo cổ tay chống tĩnh điện được kết nối với hệ thống nối đất. Thiết bị này giúp giải phóng điện tích tích tụ trên cơ thể người vận hành trước khi họ tiếp xúc với linh kiện nhạy cảm. Bên cạnh đó, các thiết bị sản xuất, máy móc và khung kim loại trong phòng sạch cần được nối đất để ngăn ngừa sự tích tụ điện tích và giảm nguy cơ phóng điện tĩnh.

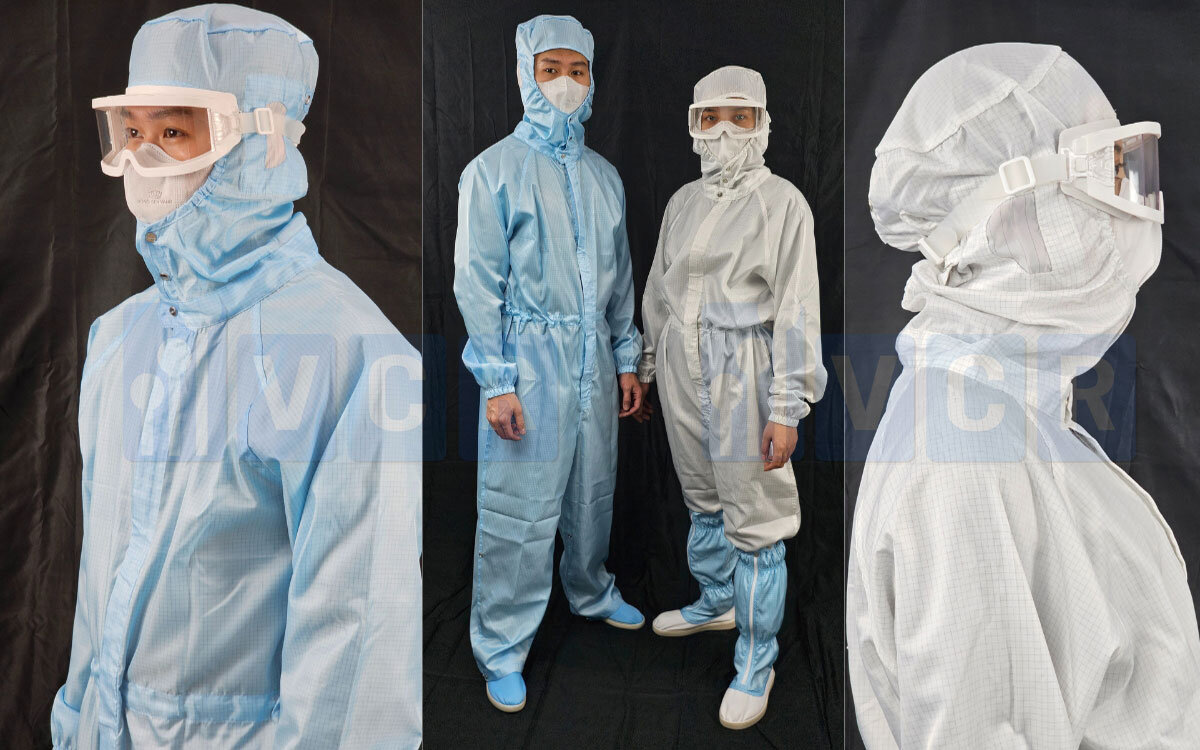

Một yếu tố khác cần được kiểm soát trong phòng sạch là con người, vì nhân viên vận hành có thể là nguồn tạo tĩnh điện lớn. Khi di chuyển hoặc tiếp xúc với các bề mặt vật liệu, cơ thể con người có thể tích tụ điện tích ở mức rất cao. Để giảm nguy cơ này, nhiều khu vực phòng sạch yêu cầu nhân viên sử dụng quần áo bảo hộ được làm từ vật liệu chống tĩnh điện. Loại trang phục này được thiết kế với các sợi dẫn điện hoặc sợi carbon nhằm giúp phân tán điện tích và giảm nguy cơ tích tụ điện áp.

Bên cạnh trang phục, giày ESD cũng là một thành phần quan trọng trong hệ thống kiểm soát tĩnh điện. Giày chống tĩnh điện giúp tạo đường dẫn điện tích từ cơ thể người xuống sàn ESD, từ đó truyền điện tích xuống hệ thống nối đất. Trong nhiều khu vực làm việc với linh kiện điện tử, nhân viên cũng được yêu cầu sử dụng vòng tay chống tĩnh điện để đảm bảo điện tích trên cơ thể luôn được kiểm soát trong giới hạn an toàn.

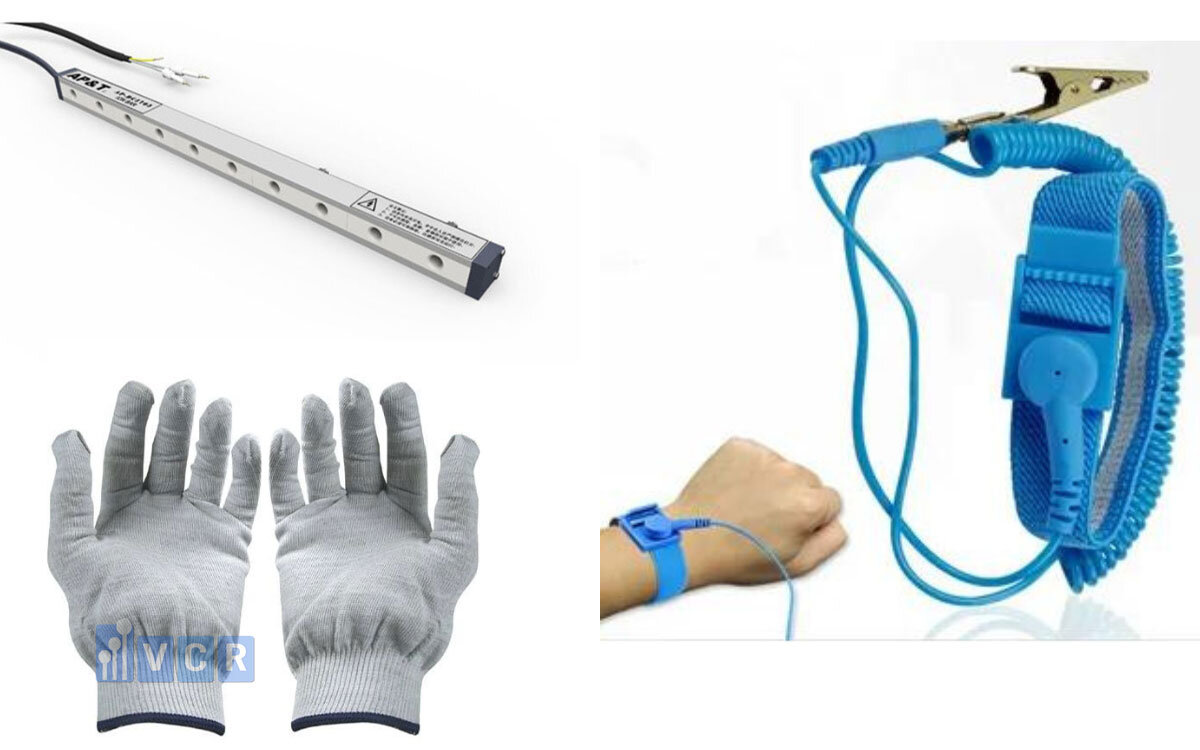

Ngoài các giải pháp vật liệu và nối đất, nhiều hệ thống phòng sạch còn sử dụng thiết bị ion hóa để trung hòa điện tích trong không khí và trên bề mặt vật liệu. Thiết bị ion hóa tạo ra các ion dương và ion âm trong không khí, giúp trung hòa điện tích trên bề mặt vật liệu cách điện. Một trong những thiết bị phổ biến là máy thổi khí ion hóa, thường được đặt trên bàn làm việc hoặc khu vực thao tác để trung hòa điện tích trên linh kiện và dụng cụ.

Trong các dây chuyền sản xuất lớn, máy ion hóa trên cao thường được lắp đặt trên trần hoặc trong hệ thống cấp khí để tạo ra ion trong khu vực làm việc rộng. Ngoài ra, thanh ion hóa cũng được sử dụng trong các dây chuyền tự động, nơi vật liệu hoặc linh kiện di chuyển liên tục trên băng chuyền. Thiết bị này giúp trung hòa điện tích trên bề mặt vật liệu trước khi chúng được đưa vào các công đoạn sản xuất tiếp theo.

Bên cạnh các giải pháp kỹ thuật, kiểm soát độ ẩm trong phòng sạch cũng là một yếu tố quan trọng trong việc giảm tích tụ tĩnh điện. Trong môi trường có độ ẩm thấp, điện tích tĩnh dễ tích tụ trên bề mặt vật liệu vì không có đủ độ dẫn điện trong không khí để phân tán điện tích. Do đó, nhiều phòng sạch duy trì độ ẩm tương đối RH từ 40-60% để giảm nguy cơ tích tụ điện tích. Mức độ ẩm này giúp cân bằng giữa việc kiểm soát tĩnh điện và duy trì điều kiện môi trường phù hợp cho sản xuất.

Trong thực tế, các giải pháp kiểm soát tĩnh điện thường được triển khai đồng bộ với hệ thống thiết kế phòng sạch thay vì áp dụng riêng lẻ. Ví dụ, khi nhân viên bước vào phòng sạch, họ thường đi qua Air Shower để loại bỏ hạt bụi trên quần áo và giảm nguy cơ nhiễm bẩn. Tương tự, Pass Box được sử dụng để chuyển vật liệu giữa các khu vực sạch khác nhau mà không làm ảnh hưởng đến áp suất và độ sạch của phòng.

Ngoài ra, các hệ thống Interlock giúp kiểm soát việc đóng mở cửa nhằm duy trì áp suất phòng sạch ổn định, trong khi hệ thống giám sát được sử dụng để theo dõi các thông số môi trường như nhiệt độ, độ ẩm và chênh lệch áp suất. Khi được tích hợp cùng với các giải pháp kiểm soát tĩnh điện, các hệ thống này giúp đảm bảo rằng phòng sạch không chỉ kiểm soát hạt bụi mà còn hạn chế nguy cơ phóng điện tĩnh trong quá trình vận hành.

Nhìn chung, kiểm soát ESD trong phòng sạch là một quá trình kết hợp nhiều yếu tố kỹ thuật khác nhau, từ vật liệu, thiết kế hệ thống đến quy trình vận hành. Khi các giải pháp này được triển khai đồng bộ, chúng giúp giảm thiểu nguy cơ hư hỏng sản phẩm, bảo vệ linh kiện điện tử và duy trì môi trường sản xuất ổn định cho các ngành công nghiệp công nghệ cao.

Xem thêm: Một số dụng cụ chống tĩnh điện trong phòng sạch

6. Thiết kế hệ thống phòng sạch có kiểm soát ESD

Trong các ngành công nghiệp công nghệ cao, việc kiểm soát tĩnh điện cần được xem xét ngay từ giai đoạn thiết kế hệ thống phòng sạch. Nếu các giải pháp ESD chỉ được bổ sung sau khi hệ thống đã vận hành, hiệu quả kiểm soát thường không tối ưu và có thể phát sinh nhiều chi phí cải tạo. Vì vậy, các dự án phòng sạch hiện đại thường tích hợp các yêu cầu kiểm soát ESD ngay từ giai đoạn thiết kế kiến trúc, lựa chọn vật liệu và bố trí thiết bị trong khu vực sản xuất.

Một trong những yếu tố thiết kế quan trọng là lựa chọn vật liệu nội thất phòng sạch. Các bề mặt như tường, trần, bàn làm việc và vật liệu nội thất cần được lựa chọn sao cho hạn chế khả năng tích tụ điện tích. Trong nhiều trường hợp, vật liệu composite, polymer hoặc các bề mặt phủ sơn đặc biệt được sử dụng để giảm hiện tượng tích điện trên bề mặt. Ngoài ra, các bề mặt này cũng phải đáp ứng các yêu cầu khác của phòng sạch như khả năng kháng hóa chất, dễ vệ sinh và không phát sinh hạt bụi.

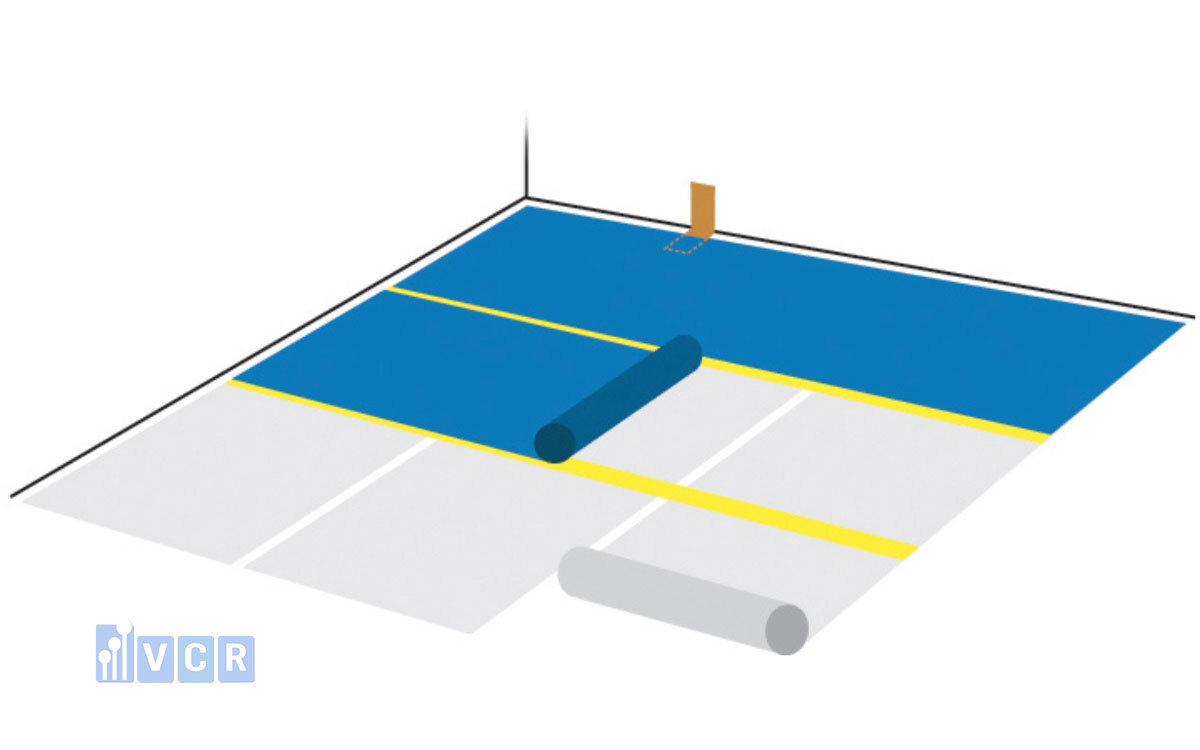

Bên cạnh vật liệu nội thất, thiết kế sàn chống tĩnh điện là một yếu tố then chốt trong hệ thống kiểm soát ESD. Sàn phòng sạch thường là nơi xảy ra nhiều hiện tượng ma sát giữa giày và bề mặt vật liệu, dẫn đến sự tích tụ điện tích trên cơ thể người vận hành. Do đó, các phòng sạch phục vụ ngành điện tử và bán dẫn thường sử dụng các loại sàn ESD hoặc sàn epoxy dẫn điện. Những loại sàn này được thiết kế với điện trở kiểm soát, cho phép điện tích được dẫn xuống hệ thống nối đất thay vì tích tụ trên bề mặt. Ngoài ra, việc bố trí các điểm tiếp đất và lớp vật liệu dẫn điện dưới sàn cũng giúp đảm bảo điện tích được truyền đi một cách an toàn.

Một yếu tố thiết kế quan trọng khác là tích hợp hệ thống nối đất. Trong hệ thống phòng sạch có kiểm soát ESD, tất cả các thiết bị kim loại, bàn làm việc và cấu trúc dẫn điện cần được kết nối với hệ thống nối đất chung của tòa nhà. Hệ thống grounding giúp tạo ra một đường dẫn an toàn để điện tích được giải phóng thay vì tích tụ trên các bề mặt làm việc. Ngoài ra, các khu vực làm việc với linh kiện điện tử nhạy cảm thường được trang bị các điểm nối đất cho dây đeo cổ tay chống tĩnh điện, giúp bảo vệ linh kiện khỏi hiện tượng phóng điện tĩnh từ cơ thể người vận hành.

Hệ thống HVAC và kiểm soát độ ẩm cũng đóng vai trò quan trọng trong thiết kế phòng sạch có kiểm soát tĩnh điện. Độ ẩm thấp là một trong những yếu tố làm tăng khả năng tích tụ điện tích tĩnh trên bề mặt vật liệu. Vì vậy, trong nhiều phòng sạch phục vụ ngành điện tử, độ ẩm tương đối thường được duy trì trong khoảng 40-60% RH để giảm nguy cơ tích tụ điện tích. Hệ thống HVAC cần được thiết kế để duy trì mức độ ẩm ổn định, đồng thời đảm bảo các yêu cầu về lọc khí, áp suất phòng và nhiệt độ phù hợp với quy trình sản xuất.

Ngoài việc kiểm soát vật liệu và môi trường, nhiều hệ thống phòng sạch còn tích hợp thiết bị ion hóa (ionizing equipment) nhằm trung hòa điện tích trong không khí và trên bề mặt vật liệu. Các thiết bị ion hóa tạo ra ion dương và ion âm, giúp trung hòa điện tích trên các vật liệu cách điện hoặc bề mặt không thể nối đất. Trong các khu vực sản xuất điện tử, thiết bị ion hóa có thể được lắp đặt trên trần, trên bàn làm việc hoặc trong các dây chuyền tự động để đảm bảo điện tích tĩnh được kiểm soát liên tục.

Trong thực tế, không phải mọi khu vực trong phòng sạch đều có mức độ rủi ro ESD giống nhau. Một số khu vực cần được kiểm soát tĩnh điện nghiêm ngặt hơn do tính chất nhạy cảm của sản phẩm hoặc quy trình sản xuất. Ví dụ, khu vực sản xuất chip bán dẫn là nơi các wafer silicon được xử lý và chế tạo thành vi mạch với kích thước cực nhỏ. Trong môi trường này, chỉ một tia phóng điện tĩnh cũng có thể làm hỏng cấu trúc transistor hoặc làm giảm chất lượng của wafer.

Tương tự, khu vực đóng gói linh kiện điện tử cũng là nơi cần kiểm soát ESD nghiêm ngặt. Trong quá trình đóng gói và vận chuyển, các linh kiện có thể tiếp xúc với nhiều loại vật liệu khác nhau, làm tăng nguy cơ tích tụ điện tích. Nếu không có các biện pháp kiểm soát phù hợp, linh kiện có thể bị hư hỏng ngay trước khi được đưa ra thị trường.

Ngoài ra, khu vực kiểm tra và đo lường sản phẩm cũng cần được kiểm soát ESD cẩn thận. Các thiết bị đo và kiểm tra thường tiếp xúc trực tiếp với linh kiện điện tử nhạy cảm. Nếu điện tích tĩnh phóng vào linh kiện trong quá trình kiểm tra, kết quả đo có thể bị sai lệch hoặc sản phẩm có thể bị hư hỏng mà không được phát hiện ngay lập tức.

Trong nhiều dự án phòng sạch phục vụ cho ngành điện tử và bán dẫn, các đơn vị thiết kế kỹ thuật thường tích hợp giải pháp kiểm soát ESD ngay từ giai đoạn thiết kế layout tổng thể của nhà máy. Việc bố trí khu vực làm việc, lựa chọn vật liệu, thiết kế hệ thống HVAC và hệ thống nối đất cần được xem xét đồng bộ để đảm bảo điện tích tĩnh không tích tụ trong quá trình vận hành.

Trong thực tế triển khai, các nhà cung cấp giải pháp phòng sạch như VCR thường phối hợp giữa thiết kế phòng sạch và hệ thống kiểm soát ESD để đảm bảo toàn bộ dây chuyền sản xuất đáp ứng các yêu cầu kỹ thuật. Việc tích hợp các yếu tố này ngay từ giai đoạn thiết kế giúp giảm rủi ro tĩnh điện, tăng độ ổn định của quy trình sản xuất và đảm bảo chất lượng sản phẩm trong các ngành công nghiệp công nghệ cao.

7. Quy trình vận hành và kiểm tra hệ thống chống tĩnh điện

Trong các hệ thống phòng sạch có yêu cầu kiểm soát tĩnh điện, việc thiết kế và lắp đặt các giải pháp ESD chỉ là bước đầu tiên. Để đảm bảo hệ thống hoạt động hiệu quả trong suốt quá trình vận hành, các doanh nghiệp cần xây dựng quy trình kiểm tra và giám sát ESD định kỳ. Quy trình này giúp phát hiện sớm các sai lệch trong hệ thống chống tĩnh điện, từ đó giảm nguy cơ phóng điện tĩnh gây hư hỏng linh kiện hoặc làm gián đoạn sản xuất.

Một trong những bước quan trọng trong quá trình vận hành là kiểm tra hệ thống grounding định kỳ. Hệ thống nối đất đóng vai trò dẫn điện tích từ thiết bị, bề mặt làm việc hoặc cơ thể người xuống đất, giúp ngăn chặn sự tích tụ điện áp cao. Nếu hệ thống nối đất bị gián đoạn hoặc điện trở tăng lên ngoài giới hạn cho phép, điện tích có thể tích tụ và gây ra hiện tượng phóng điện tĩnh. Vì vậy, các điểm nối đất, thanh grounding bus và các kết nối dây dẫn cần được kiểm tra thường xuyên để đảm bảo tính liên tục của hệ thống.

Ngoài hệ thống nối đất, kiểm tra điện trở của sàn phòng sạch cũng là một bước quan trọng trong kiểm soát ESD. Các loại sàn chống tĩnh điện như ESD flooring hoặc conductive epoxy flooring được thiết kế với điện trở bề mặt nằm trong một khoảng kiểm soát nhất định. Nếu điện trở sàn quá cao, điện tích có thể tích tụ trên bề mặt thay vì được truyền xuống hệ thống nối đất. Ngược lại, nếu điện trở quá thấp, sàn có thể trở nên quá dẫn điện và không phù hợp với yêu cầu an toàn. Do đó, việc đo điện trở sàn định kỳ giúp đảm bảo rằng vật liệu sàn vẫn hoạt động đúng theo thông số kỹ thuật ban đầu.

Một thành phần quan trọng khác trong hệ thống chống tĩnh điện là dây đeo cổ tay chống tĩnh điện được sử dụng bởi nhân viên làm việc với linh kiện điện tử nhạy cảm. Dây đeo này giúp giải phóng điện tích tích tụ trên cơ thể người vận hành trước khi họ tiếp xúc với sản phẩm. Tuy nhiên, nếu dây đeo bị hỏng, kết nối lỏng hoặc dây dẫn bị đứt, thiết bị sẽ không còn khả năng bảo vệ linh kiện. Vì vậy, trong nhiều nhà máy điện tử, nhân viên được yêu cầu kiểm tra wrist strap trước mỗi ca làm việc bằng các thiết bị kiểm tra chuyên dụng để đảm bảo dây đeo vẫn hoạt động bình thường.

Ngoài các thiết bị bảo vệ cá nhân, nhiều khu vực phòng sạch còn sử dụng thiết bị ion hóa (ionizer) để trung hòa điện tích trên bề mặt vật liệu cách điện. Các ionizer tạo ra ion dương và ion âm trong không khí, giúp trung hòa điện tích trên các bề mặt không thể nối đất trực tiếp. Tuy nhiên, theo thời gian, hiệu suất của ionizer có thể giảm do bụi bẩn tích tụ trên đầu phát ion hoặc do sự suy giảm của các linh kiện bên trong. Vì vậy, việc kiểm tra và hiệu chuẩn ionizer định kỳ là cần thiết để đảm bảo thiết bị vẫn tạo ra ion với mật độ và độ cân bằng phù hợp.

Để thực hiện các kiểm tra này, nhiều thiết bị đo chuyên dụng được sử dụng trong các hệ thống phòng sạch. Một trong những thiết bị phổ biến là máy đo điện trở bề mặt, dùng để đo điện trở bề mặt của sàn, bàn làm việc hoặc vật liệu chống tĩnh điện. Thiết bị này giúp xác định liệu vật liệu có còn nằm trong phạm vi điện trở cho phép theo các tiêu chuẩn ESD hay không.

Một thiết bị quan trọng khác là máy đo trường tĩnh điện, được sử dụng để đo điện trường tĩnh trên bề mặt vật liệu hoặc trong không khí. Thiết bị này giúp phát hiện các khu vực có điện tích tĩnh cao, từ đó cho phép kỹ sư xác định nguồn phát sinh tĩnh điện trong hệ thống.

Ngoài ra, bộ giám sát tấm sạc thường được sử dụng để đánh giá hiệu suất của thiết bị ion hóa. Thiết bị này đo thời gian cần thiết để ionizer trung hòa điện tích trên một bề mặt chuẩn. Nếu thời gian trung hòa quá lâu hoặc sự cân bằng ion không đạt yêu cầu, thiết bị ion hóa cần được vệ sinh hoặc hiệu chuẩn lại.

Trong môi trường phòng sạch, nơi sản phẩm và quy trình sản xuất rất nhạy cảm với tĩnh điện, việc xây dựng quy trình kiểm tra ESD định kỳ là một phần quan trọng của hệ thống quản lý chất lượng. Các hoạt động kiểm tra này không chỉ giúp đảm bảo hệ thống chống tĩnh điện hoạt động ổn định mà còn giúp phát hiện sớm các rủi ro tiềm ẩn trước khi chúng ảnh hưởng đến sản xuất.

Nhìn chung, việc vận hành và kiểm tra hệ thống chống tĩnh điện cần được thực hiện một cách liên tục và có hệ thống, kết hợp giữa kiểm tra thiết bị, giám sát môi trường và đào tạo nhân viên. Khi các quy trình này được thực hiện đầy đủ, hệ thống ESD có thể duy trì hiệu quả lâu dài và đảm bảo môi trường phòng sạch đáp ứng các yêu cầu kỹ thuật nghiêm ngặt của các ngành công nghiệp công nghệ cao.

8. Các lỗi phổ biến khi kiểm soát tĩnh điện trong phòng sạch

Mặc dù nhiều hệ thống phòng sạch đã được thiết kế với các giải pháp kiểm soát tĩnh điện, nhưng trong quá trình vận hành thực tế vẫn có thể xảy ra nhiều sai sót. Những lỗi này thường xuất phát từ việc thiết kế chưa đầy đủ, lựa chọn vật liệu không phù hợp hoặc thiếu quy trình kiểm tra định kỳ. Nếu không được phát hiện và khắc phục kịp thời, các sai sót này có thể làm giảm hiệu quả của hệ thống kiểm soát ESD và gây ra nhiều rủi ro cho quy trình sản xuất.

Một lỗi phổ biến là không nối đất đúng cách. Hệ thống nối đất đóng vai trò quan trọng trong việc dẫn điện tích xuống đất và ngăn chặn sự tích tụ điện áp trên bề mặt vật liệu. Tuy nhiên, nếu các điểm nối đất bị lỏng, dây dẫn bị đứt hoặc thiết bị không được kết nối với hệ thống nối đất chung, điện tích có thể tích tụ và gây ra hiện tượng phóng điện tĩnh. Trong nhiều trường hợp, lỗi nối đất không dễ nhận biết nếu không có quy trình kiểm tra định kỳ bằng các thiết bị đo chuyên dụng.

Một sai sót khác thường gặp là sử dụng vật liệu không chống tĩnh điện trong khu vực phòng sạch. Các vật liệu cách điện như nhựa thông thường, vật liệu polymer hoặc sàn không dẫn điện có thể tích tụ điện tích khi tiếp xúc và ma sát với các bề mặt khác. Nếu các vật liệu này được sử dụng trong khu vực làm việc với linh kiện điện tử nhạy cảm, nguy cơ phóng điện tĩnh sẽ tăng lên đáng kể. Vì vậy, trong nhiều hệ thống phòng sạch hiện đại, các bề mặt làm việc và sàn thường được thiết kế với vật liệu chống tĩnh điện hoặc vật liệu dẫn điện để kiểm soát điện tích.

Ngoài vật liệu và hệ thống nối đất, không kiểm soát độ ẩm môi trường cũng là một nguyên nhân phổ biến làm tăng nguy cơ tĩnh điện. Trong môi trường có độ ẩm thấp, điện tích tĩnh dễ tích tụ trên bề mặt vật liệu vì không có đủ độ dẫn điện trong không khí để phân tán điện tích. Nếu hệ thống HVAC không duy trì độ ẩm ổn định trong khoảng phù hợp, điện tích tĩnh có thể tăng lên đáng kể trong khu vực sản xuất. Điều này đặc biệt quan trọng trong các phòng sạch phục vụ ngành điện tử và bán dẫn.

Một lỗi khác thường bị bỏ qua là không kiểm tra hệ thống chống tĩnh điện định kỳ. Theo thời gian, các vật liệu chống tĩnh điện có thể bị suy giảm hiệu suất, hệ thống nối đất có thể bị gián đoạn và các thiết bị ion hóa có thể hoạt động kém hiệu quả do bụi bẩn hoặc hao mòn linh kiện. Nếu không có quy trình kiểm tra định kỳ, những vấn đề này có thể tồn tại trong thời gian dài mà không được phát hiện.

Những sai sót trong kiểm soát tĩnh điện có thể dẫn đến nhiều hệ quả nghiêm trọng. Trước hết, hiện tượng phóng điện tĩnh có thể làm hỏng thiết bị và linh kiện điện tử, đặc biệt là các vi mạch bán dẫn nhạy cảm. Ngoài ra, điện tích tĩnh trên bề mặt vật liệu có thể thu hút hạt bụi, làm tăng nguy cơ nhiễm bẩn sản phẩm trong môi trường phòng sạch. Trong các dây chuyền sản xuất công nghệ cao, những vấn đề này có thể làm giảm hiệu suất sản xuất, tăng tỷ lệ sản phẩm lỗi và gây thiệt hại đáng kể cho doanh nghiệp.

Do đó, việc nhận diện và phòng tránh các lỗi phổ biến trong kiểm soát tĩnh điện là một phần quan trọng trong quản lý hệ thống phòng sạch. Khi các biện pháp thiết kế, vật liệu và quy trình kiểm tra được triển khai đúng cách, nguy cơ ESD có thể được giảm thiểu đáng kể và môi trường sản xuất có thể duy trì sự ổn định lâu dài.

9. FAQ - Câu hỏi thường gặp về ESD trong phòng sạch

ESD trong phòng sạch là gì?

ESD (Electrostatic Discharge) là hiện tượng phóng điện xảy ra khi có sự chênh lệch điện tích giữa hai vật thể. Khi điện tích tích tụ trên bề mặt vật liệu hoặc trên cơ thể con người và tìm được đường dẫn để cân bằng điện thế, một tia phóng điện sẽ xảy ra trong thời gian rất ngắn. Trong môi trường phòng sạch, hiện tượng này có thể gây hư hỏng linh kiện điện tử nhạy cảm, làm sai lệch kết quả sản xuất hoặc làm tăng nguy cơ nhiễm bẩn sản phẩm. Vì vậy, kiểm soát ESD là một yếu tố quan trọng trong thiết kế và vận hành các hệ thống phòng sạch phục vụ ngành điện tử, bán dẫn và dược phẩm.

Tại sao tĩnh điện thu hút bụi trong phòng sạch?

Điện tích tĩnh trên bề mặt vật liệu có thể tạo ra lực hút tĩnh điện đối với các hạt bụi siêu nhỏ trong không khí. Khi một bề mặt mang điện tích, các hạt bụi lơ lửng trong không khí sẽ bị hút và bám vào bề mặt đó. Trong phòng sạch, nơi mật độ hạt bụi được kiểm soát nghiêm ngặt theo tiêu chuẩn ISO, hiện tượng này có thể làm tăng nguy cơ nhiễm bẩn sản phẩm hoặc thiết bị. Đặc biệt trong các dây chuyền sản xuất bán dẫn hoặc linh kiện điện tử, một hạt bụi rất nhỏ cũng có thể gây ra lỗi trong sản phẩm.

Độ ẩm có ảnh hưởng đến ESD không?

Có. Độ ẩm là một trong những yếu tố môi trường ảnh hưởng trực tiếp đến sự tích tụ điện tích tĩnh. Khi độ ẩm trong không khí thấp, khả năng phân tán điện tích giảm và điện tích dễ tích tụ trên bề mặt vật liệu hoặc cơ thể con người. Ngược lại, khi độ ẩm cao hơn, hơi nước trong không khí giúp tăng khả năng dẫn điện và giúp điện tích phân tán nhanh hơn. Vì lý do này, nhiều hệ thống phòng sạch duy trì độ ẩm tương đối trong khoảng 40-60% RH nhằm giảm nguy cơ tích tụ điện tích và hạn chế hiện tượng phóng điện tĩnh.

ESD flooring là gì?

ESD flooring là loại sàn được thiết kế để kiểm soát điện trở bề mặt và giúp điện tích được truyền xuống hệ thống nối đất. Khác với sàn thông thường có tính cách điện, sàn ESD có khả năng dẫn điện hoặc phân tán điện tích, giúp ngăn chặn sự tích tụ điện áp cao trên bề mặt. Loại sàn này thường được sử dụng trong các phòng sạch phục vụ ngành điện tử, bán dẫn hoặc lắp ráp thiết bị công nghệ cao. Ngoài khả năng kiểm soát tĩnh điện, sàn ESD còn được thiết kế để đáp ứng các yêu cầu của phòng sạch như dễ vệ sinh, kháng hóa chất và không phát sinh hạt bụi.

Ionizer trong phòng sạch hoạt động như thế nào?

Ionizer là thiết bị tạo ra các ion dương và ion âm trong không khí nhằm trung hòa điện tích trên bề mặt vật liệu. Khi các ion này tiếp xúc với bề mặt mang điện tích tĩnh, chúng sẽ kết hợp với điện tích đối dấu và làm giảm hoặc loại bỏ điện tích trên bề mặt đó. Thiết bị ion hóa đặc biệt hữu ích trong các khu vực có nhiều vật liệu cách điện hoặc các bề mặt không thể nối đất trực tiếp. Trong nhiều hệ thống phòng sạch hiện đại, ionizer được lắp đặt trên bàn làm việc, trên trần hoặc trong dây chuyền sản xuất để đảm bảo điện tích luôn được kiểm soát.

Phòng sạch ngành dược có cần kiểm soát ESD không?

Có. Mặc dù nguy cơ ESD thường được nhắc đến nhiều trong ngành điện tử và bán dẫn, nhưng trong ngành dược phẩm, việc kiểm soát tĩnh điện cũng rất quan trọng. Trong một số quy trình sản xuất dược phẩm, đặc biệt là các khu vực sử dụng dung môi dễ cháy, tia phóng điện tĩnh có thể trở thành nguồn đánh lửa gây cháy hoặc nổ. Ngoài ra, điện tích tĩnh cũng có thể làm tăng khả năng bám dính của hạt bụi hoặc vi sinh lên bề mặt thiết bị và vật liệu, từ đó ảnh hưởng đến độ sạch của môi trường sản xuất. Vì vậy, nhiều phòng sạch dược phẩm hiện nay cũng tích hợp các giải pháp kiểm soát tĩnh điện để đảm bảo an toàn và chất lượng sản phẩm.

10. Kết luận: Vai trò của kiểm soát tĩnh điện trong hệ thống phòng sạch

Tĩnh điện là một trong những yếu tố rủi ro quan trọng trong các môi trường sản xuất công nghệ cao, đặc biệt là trong các hệ thống phòng sạch phục vụ ngành điện tử, bán dẫn, dược phẩm và thiết bị y tế. Mặc dù hiện tượng phóng điện tĩnh xảy ra trong thời gian rất ngắn, nhưng tác động của nó có thể ảnh hưởng lớn đến chất lượng sản phẩm, độ ổn định của quy trình sản xuất và độ tin cậy của thiết bị. Vì vậy, việc kiểm soát ESD đã trở thành một phần quan trọng trong thiết kế và vận hành các hệ thống phòng sạch hiện đại.

Trong các ngành công nghiệp công nghệ cao, linh kiện điện tử và vi mạch ngày càng trở nên nhỏ và nhạy cảm với điện tích tĩnh. Một tia phóng điện rất nhỏ cũng có thể gây hư hỏng linh kiện hoặc tạo ra lỗi tiềm ẩn trong sản phẩm. Bên cạnh đó, điện tích tĩnh trên bề mặt vật liệu có thể thu hút hạt bụi siêu nhỏ trong không khí, làm tăng nguy cơ nhiễm bẩn trong môi trường phòng sạch. Do đó, kiểm soát tĩnh điện không chỉ liên quan đến bảo vệ linh kiện điện tử mà còn là một phần quan trọng của chiến lược kiểm soát nhiễm bẩn trong phòng sạch.

Trong thiết kế phòng sạch hiện đại, hệ thống kiểm soát ESD thường được tích hợp đồng bộ với các giải pháp kỹ thuật khác như kiểm soát hạt bụi, hệ thống HVAC, kiểm soát áp suất phòng và các thiết bị phòng sạch chuyên dụng. Các yếu tố như vật liệu chống tĩnh điện, sàn ESD, hệ thống nối đất, thiết bị ion hóa và kiểm soát độ ẩm đều được xem xét ngay từ giai đoạn thiết kế nhằm hạn chế sự tích tụ điện tích trong quá trình vận hành.

Ngoài các giải pháp kỹ thuật, việc xây dựng quy trình vận hành và kiểm tra định kỳ cũng đóng vai trò quan trọng trong việc duy trì hiệu quả của hệ thống kiểm soát tĩnh điện. Khi các yếu tố thiết kế, vật liệu và quy trình quản lý được triển khai đồng bộ, nguy cơ ESD có thể được giảm thiểu đáng kể, từ đó giúp đảm bảo môi trường phòng sạch vận hành ổn định và đáp ứng các yêu cầu nghiêm ngặt của các ngành sản xuất công nghệ cao.
