Cơ chế vận hành hệ thống luồng khí trong phòng sạch điện tử

Laminar Flow (Dòng tầng)

Laminar Flow là phương pháp tạo luồng khí sạch đồng nhất, có hướng và tốc độ ổn định, thường đi theo một chsâiều từ trần xuống sàn hoặc ngang qua khu vực làm việc. Không khí được hút qua bộ lọc HEPA hoặc ULPA, loại bỏ hạt bụi siêu mịn trước khi thổi xuống không gian sản xuất. Nhờ áp suất dương nhẹ, bụi từ bên ngoài không thể xâm nhập vào vùng sản xuất.

Turbulent Flow (Dòng hỗn hợp)

Turbulent Flow là phương pháp tạo luồng khí hỗn hợp, không đồng nhất và xoáy nhiều hướng trong phòng. Không khí sạch từ bộ lọc được thổi ra và trộn với không khí còn lại, tạo hiệu ứng pha trộn liên tục để giảm mật độ bụi trung bình. Dòng khí hỗn hợp thường sử dụng cho các phòng sạch điện tử cấp độ thấp hoặc những khu vực cần tiết kiệm chi phí vận hành.

>>> Tìm hiểu thêm về: Phòng sạch Softwall chính là giải pháp phòng sạch tối ưu chi phí cho nhà máy điện tử tương lai

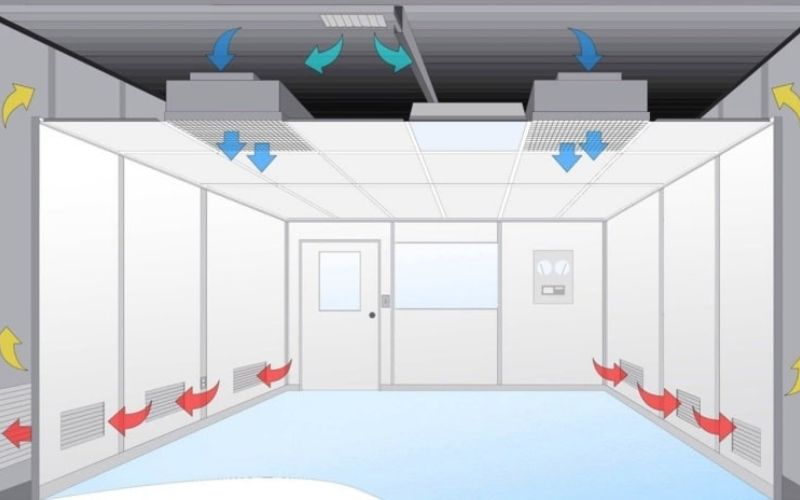

So sánh Laminar Flow và Turbulent Flow

Lựa chọn phương pháp phù hợp cho phòng sạch sản xuất điện tử

Trong các nhà máy điện tử hiện đại, việc lựa chọn phương pháp kiểm soát luồng khí phù hợp là yếu tố quyết định đến chất lượng sản phẩm và hiệu suất vận hành. Laminar Flow và Turbulent Flow phục vụ những mục đích khác nhau, tùy thuộc vào yêu cầu cấp độ sạch, tính chất linh kiện và bố trí dây chuyền sản xuất.

Laminar Flow được coi là giải pháp tối ưu cho các khu vực sản xuất linh kiện nhạy cảm, bo mạch SMT, module camera, cảm biến và các linh kiện vi mạch có giá trị cao. Luồng khí tầng giúp loại bỏ tối đa bụi siêu mịn, duy trì áp suất dương ổn định và hạn chế sự nhiễm chéo giữa các khu vực. Nhờ đó, tỷ lệ lỗi sản phẩm giảm đáng kể, lô hàng đạt chuẩn chất lượng quốc tế, đồng thời đáp ứng cấp độ sạch ISO Class 4–6. Laminar Flow đặc biệt quan trọng trong các quá trình như hàn linh kiện SMT, lắp ráp module camera hoặc các phòng thí nghiệm kiểm tra chất lượng QC/QA, nơi chỉ một hạt bụi nhỏ cũng có thể gây lỗi sản phẩm.

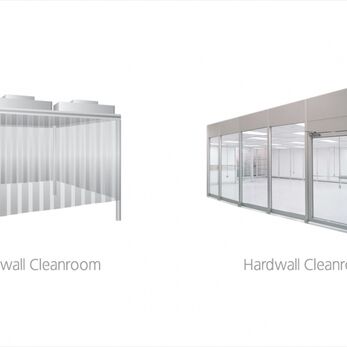

>>> Tìm hiểu thêm về: Nên chọn phòng sạch Hardwall hay Softwall cho nhà máy điện tử hiện đại

Ngược lại, Turbulent Flow phù hợp cho những khu vực phụ trợ hoặc phòng sạch cấp thấp, nơi kiểm soát bụi không quá nghiêm ngặt và mục tiêu chính là tiết kiệm chi phí vận hành. Luồng khí hỗn hợp giúp duy trì chất lượng không khí trung bình, đủ để bảo vệ linh kiện ít nhạy cảm, nhưng vẫn tiết kiệm năng lượng nhờ yêu cầu thấp hơn về hệ thống FFU và HVAC. Turbulent Flow thường được ứng dụng cho khu vực lưu trữ vật tư, phòng R&D, phòng pilot line hoặc các khu vực buffer giữa các phòng sạch chính.

Trong thực tế, các nhà máy điện tử hiện đại thường áp dụng mô hình kết hợp cả hai phương pháp để tối ưu chi phí và hiệu quả vận hành. Laminar Flow được bố trí tại các khu vực sản xuất chính, nơi cần độ sạch cao và kiểm soát chặt chẽ, trong khi Turbulent Flow được sử dụng tại các khu vực trung gian hoặc phụ trợ để giảm tải cho hệ thống HVAC mà vẫn duy trì chất lượng không khí ở mức chấp nhận được. Việc kết hợp này giúp nhà máy cân bằng giữa chi phí đầu tư, năng lượng sử dụng và chất lượng sản phẩm, đồng thời tạo điều kiện linh hoạt cho việc mở rộng hoặc thay đổi layout sản xuất trong tương lai.

Ngoài ra, việc lựa chọn phương pháp cũng cần kết hợp với các thiết bị phòng sạch như FFU, cửa thép phòng sạch, Pass Box, Air Shower và thiết bị chống tĩnh điện, nhằm đảm bảo luồng khí hoạt động ổn định, duy trì áp suất dương, ngăn bụi xâm nhập và đáp ứng chuẩn ISO 14644. Nhờ sự kết hợp này, doanh nghiệp không chỉ nâng cao tỷ lệ thành phẩm mà còn tối ưu hóa vận hành, bảo trì và chi phí năng lượng.

Vai trò thiết bị phòng sạch trong duy trì luồng khí

Trong các nhà máy điện tử hiện đại, việc duy trì luồng khí Laminar Flow hoặc Turbulent Flow hiệu quả không chỉ phụ thuộc vào thiết kế phòng sạch mà còn dựa rất nhiều vào các thiết bị phòng sạch. Mỗi thiết bị đều đóng vai trò quan trọng trong việc kiểm soát áp suất, hạn chế bụi và duy trì môi trường sản xuất đạt chuẩn ISO 14644.

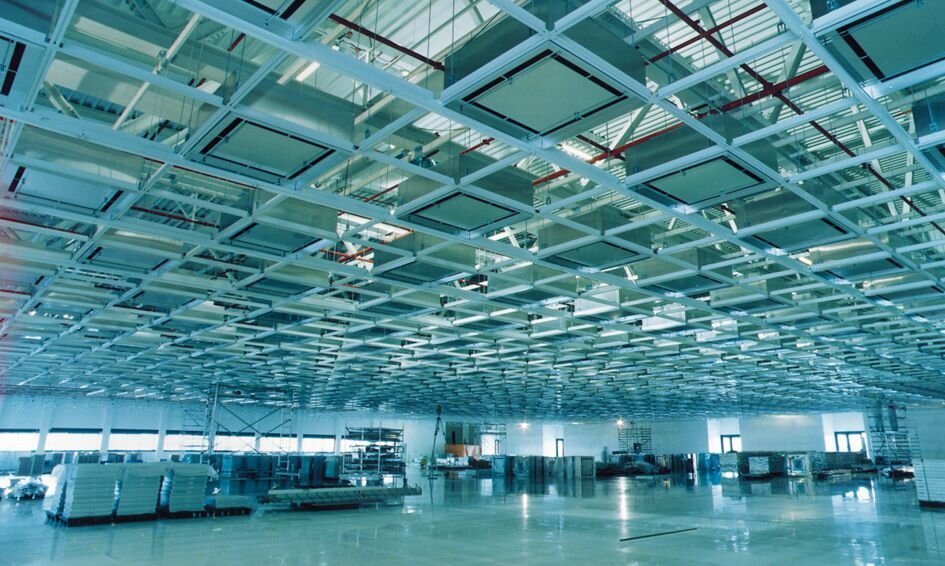

FFU (Fan Filter Unit) là thiết bị trung tâm tạo ra luồng khí sạch. FFU hút không khí từ phía trên, đi qua bộ lọc HEPA hoặc ULPA, sau đó thổi khí sạch xuống khu vực làm việc theo dạng laminar hoặc turbulent. Thiết bị này giúp duy trì tốc độ khí ổn định, áp suất dương và loại bỏ hạt bụi siêu mịn, bảo vệ linh kiện nhạy cảm như IC, bo mạch SMT hay module camera khỏi bụi và tạp chất.

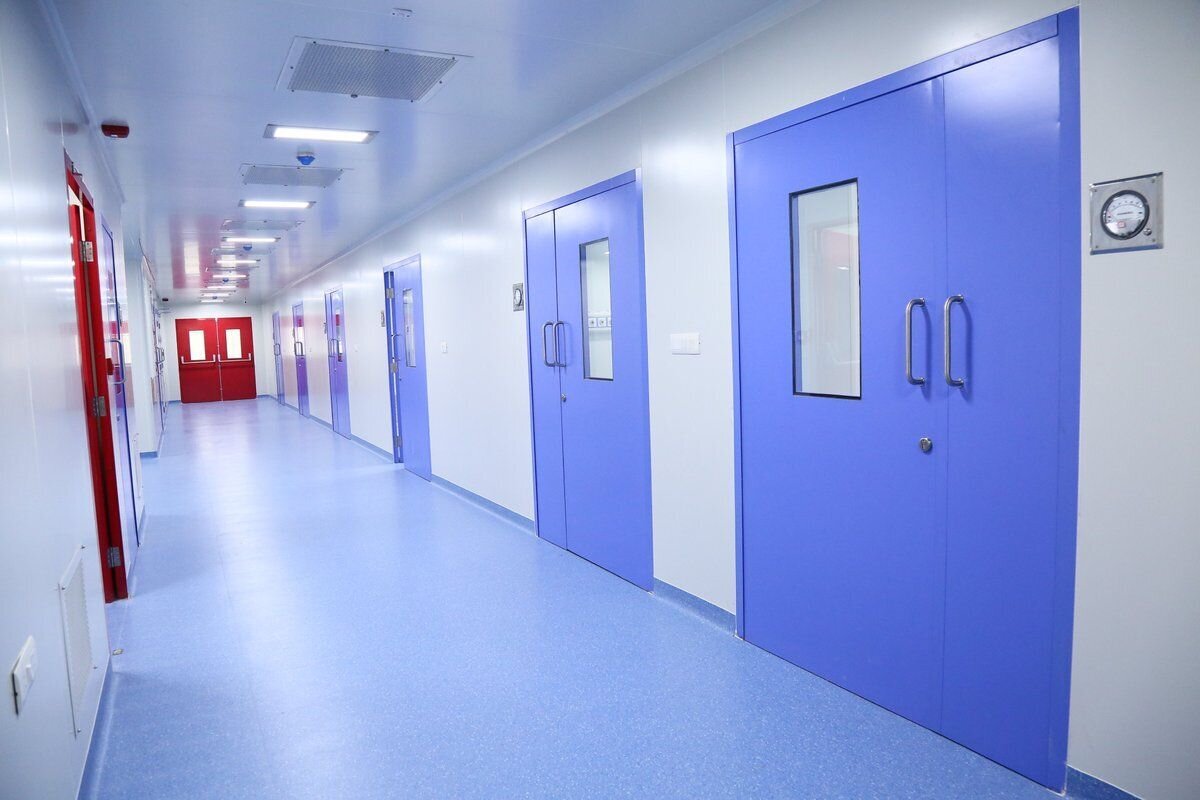

Cửa phòng sạch và Pass Box cũng đóng vai trò then chốt trong việc duy trì chênh áp. Khi nhân sự hoặc vật tư ra vào, hệ thống cửa thép phòng sạch, cửa nhôm panel và Pass Box được thiết kế để ngăn bụi xâm nhập, giữ áp suất dương và ngăn nhiễm chéo giữa các khu vực cấp độ sạch khác nhau. Hệ thống khóa liên động Interlock đảm bảo chỉ một cửa được mở tại một thời điểm, duy trì sự ổn định cho luồng khí.

Hệ thống giám sát môi trường giúp đo lường các thông số quan trọng như nhiệt độ, độ ẩm, áp suất vi sai, tốc độ và hướng luồng khí, cũng như số lượng hạt bụi trong không khí. Dữ liệu được cập nhật liên tục, giúp kỹ sư phòng sạch phát hiện sớm bất thường và điều chỉnh kịp thời, đảm bảo môi trường luôn tuân thủ tiêu chuẩn ISO 14644.

Thiết bị chống tĩnh điện (ESD) bao gồm thảm, bàn thao tác, dây đeo cổ tay và ionizer, bảo vệ linh kiện nhạy cảm khỏi điện tích tĩnh gây hư hỏng. Khi kết hợp với luồng khí được kiểm soát chặt chẽ, thiết bị chống tĩnh điện giúp giảm tối đa rủi ro lỗi sản phẩm, nâng cao tỷ lệ thành phẩm và giảm chi phí phế phẩm.

Nhờ sự phối hợp đồng bộ của các thiết bị này, nhà máy điện tử có thể duy trì luồng khí ổn định, giảm bụi và tạp chất, đảm bảo quy trình sản xuất an toàn, chính xác và đạt chuẩn quốc tế. Thiết bị phòng sạch không chỉ là phần phụ trợ mà chính là nền tảng để Laminar Flow và Turbulent Flow hoạt động hiệu quả, bảo vệ chất lượng sản phẩm và tối ưu chi phí vận hành lâu dài.

Vietnamcleanroom (VCR) giải pháp thiết bị phòng sạch toàn diện cho Laminar Flow và Turbulent Flow

Laminar Flow và Turbulent Flow đều đóng vai trò quan trọng trong vận hành phòng sạch điện tử, mỗi phương pháp phù hợp với từng khu vực sản xuất và yêu cầu cấp độ sạch khác nhau. Việc lựa chọn và triển khai đúng phương pháp không chỉ giúp giảm lỗi sản xuất, nâng cao hiệu suất dây chuyền mà còn đảm bảo chất lượng linh kiện nhạy cảm như IC, bo mạch SMT, module camera hay cảm biến.

Vietnamcleanroom (VCR) cung cấp thiết bị phòng sạch đạt chuẩn ISO 14644 phục vụ cả hai loại luồng khí. Sản phẩm bao gồm FFU, cửa phòng sạch thép hoặc nhôm panel, Pass Box, Air Shower, thiết bị chống tĩnh điện và hệ thống giám sát môi trường. Mỗi thiết bị được thiết kế để duy trì áp suất dương, kiểm soát bụi và tĩnh điện, đồng thời hoạt động bền bỉ, ổn định trong thời gian dài.

Vietnamcleanroom (VCR) là đối tác tin cậy của nhiều nhà máy SMT, module camera và bán dẫn tại Việt Nam và khu vực, cung cấp thiết bị sẵn kho, giao nhanh và bảo hành đầy đủ. Các sản phẩm của VCR là nền tảng vững chắc để doanh nghiệp triển khai giải pháp luồng khí Laminar hoặc Turbulent Flow hiệu quả, đạt chuẩn quốc tế và tối ưu chi phí vận hành lâu dài.
