Vì vậy, thiết kế phòng sạch cho SMT đã trở thành giải pháp quan trọng giúp nâng cao chất lượng sản phẩm, giảm lỗi sản xuất và đảm bảo độ ổn định của dây chuyền điện tử. Bài viết này của Phòng sạch điện tử VCR sẽ phân tích các nguyên tắc và giải pháp thiết kế phòng sạch SMT theo tiêu chuẩn công nghiệp hiện đại.

1. SMT là gì và vì sao cần phòng sạch trong sản xuất điện tử

SMT (Surface Mount Technology) là công nghệ lắp ráp linh kiện điện tử trực tiếp lên bề mặt bảng mạch in (PCB - Printed Circuit Board). Khác với phương pháp truyền thống sử dụng lỗ xuyên (Through-Hole Technology - THT), SMT cho phép các linh kiện được đặt và hàn trực tiếp trên bề mặt PCB bằng các máy gắp đặt tự động và quá trình hàn reflow. Nhờ khả năng tự động hóa cao và độ chính xác lớn, SMT đã trở thành công nghệ chủ đạo trong ngành electronics manufacturing hiện đại.

Trong các dây chuyền sản xuất điện tử, SMT đóng vai trò trung tâm trong quá trình PCB assembly. Hầu hết các sản phẩm điện tử hiện nay như điện thoại thông minh, máy tính, thiết bị viễn thông, thiết bị y tế hay thiết bị IoT đều sử dụng bảng mạch được lắp ráp bằng công nghệ SMT. Công nghệ này cho phép sử dụng các linh kiện có kích thước rất nhỏ, mật độ linh kiện cao và tốc độ sản xuất nhanh. Nhờ đó, nhà sản xuất có thể giảm kích thước sản phẩm, tăng hiệu suất thiết bị và tối ưu chi phí sản xuất.

So với công nghệ THT (Through-Hole Technology), SMT có nhiều ưu điểm vượt trội. Trong khi THT yêu cầu khoan lỗ trên PCB và cắm chân linh kiện xuyên qua bảng mạch trước khi hàn, SMT cho phép đặt linh kiện trực tiếp lên bề mặt bảng mạch. Điều này giúp giảm số lượng công đoạn sản xuất, tăng mật độ linh kiện và cải thiện khả năng tự động hóa. Ngoài ra, SMT cũng giúp giảm trọng lượng sản phẩm và tối ưu thiết kế bảng mạch cho các thiết bị điện tử hiện đại.

Tuy nhiên, để dây chuyền SMT hoạt động ổn định, môi trường sản xuất cần được kiểm soát rất nghiêm ngặt. Một trong những yếu tố quan trọng nhất là kiểm soát bụi trong không khí. Trong quá trình sản xuất PCB, các hạt bụi siêu nhỏ có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm. Vì vậy, nhiều nhà máy điện tử hiện đại đã áp dụng mô hình phòng sạch SMT nhằm kiểm soát hạt bụi và duy trì môi trường sản xuất ổn định.

Một trong những vấn đề phổ biến trong dây chuyền SMT là bụi gây lỗi solder paste. Trong quá trình in kem hàn lên PCB, nếu bề mặt bảng mạch bị nhiễm bụi, lớp solder paste có thể không bám đều hoặc bị gián đoạn. Điều này có thể dẫn đến các lỗi như solder bridge hoặc thiếu thiếc tại điểm hàn. Những lỗi này thường chỉ được phát hiện sau khi bảng mạch đã đi qua nhiều công đoạn sản xuất, gây lãng phí thời gian và chi phí.

Ngoài ra, bụi và tạp chất trong không khí cũng có thể gây nhiễm bẩn linh kiện điện tử. Các linh kiện SMT có kích thước rất nhỏ và thường có khoảng cách chân hàn rất hẹp. Khi bụi bám vào bề mặt linh kiện hoặc PCB, nó có thể làm thay đổi chất lượng kết nối điện hoặc ảnh hưởng đến độ bền của mối hàn.

Một rủi ro khác là lỗi kết nối trên PCB. Trong nhiều trường hợp, các hạt bụi hoặc tạp chất có thể nằm giữa linh kiện và bảng mạch, khiến quá trình hàn không đạt chất lượng mong muốn. Điều này có thể dẫn đến lỗi kết nối điện hoặc làm giảm tuổi thọ của sản phẩm.

Vì những lý do này, nhiều nhà máy sản xuất trong lĩnh vực bao bì bán dẫn, lắp ráp PCB và sản xuất điện tử tiêu dùng đã ứng dụng mô hình phòng sạch sản xuất điện tử để kiểm soát môi trường sản xuất. Phòng sạch giúp giảm mật độ hạt bụi trong không khí, kiểm soát luồng khí và duy trì điều kiện môi trường ổn định cho dây chuyền SMT.

Trong bối cảnh sản xuất điện tử ngày càng yêu cầu độ chính xác cao, việc thiết kế phòng sạch cho ngành công nghiệp điện tử đã trở thành một yếu tố quan trọng trong chiến lược nâng cao chất lượng sản phẩm. Một môi trường sản xuất được kiểm soát tốt không chỉ giúp giảm lỗi trong dây chuyền SMT mà còn góp phần nâng cao độ tin cậy và hiệu suất của các thiết bị điện tử hiện đại.

2. Các rủi ro môi trường trong dây chuyền SMT

Trong dây chuyền SMT (Surface Mount Technology), môi trường sản xuất đóng vai trò rất quan trọng đối với chất lượng lắp ráp bảng mạch điện tử. Các linh kiện SMT ngày càng nhỏ, mật độ linh kiện trên PCB ngày càng cao và khoảng cách giữa các chân hàn ngày càng hẹp. Điều này khiến dây chuyền SMT trở nên rất nhạy cảm với các yếu tố môi trường như bụi, tĩnh điện, nhiệt độ và độ ẩm. Nếu các yếu tố này không được kiểm soát tốt, chúng có thể gây ra nhiều lỗi trong quá trình lắp ráp và hàn linh kiện.

Một trong những rủi ro phổ biến nhất trong dây chuyền SMT là hạt bụi trong không khí. Các hạt bụi siêu nhỏ có thể lơ lửng trong môi trường sản xuất và bám vào bề mặt PCB hoặc linh kiện điện tử. Khi quá trình in solder paste diễn ra, các hạt bụi này có thể làm gián đoạn lớp kem hàn hoặc làm thay đổi hình dạng của điểm in. Điều này có thể dẫn đến các lỗi hàn sau khi bảng mạch đi qua lò reflow. Trong nhiều trường hợp, chỉ một hạt bụi rất nhỏ cũng có thể gây ra lỗi trên bảng mạch có mật độ linh kiện cao.

Một yếu tố môi trường quan trọng khác là tĩnh điện (ESD - Electrostatic Discharge). Trong quá trình sản xuất điện tử, điện tích tĩnh có thể hình thành do ma sát giữa vật liệu, chuyển động của con người hoặc dòng khí trong hệ thống HVAC. Khi điện tích tĩnh tích tụ và phóng điện vào linh kiện điện tử, nó có thể gây hư hỏng vi mạch hoặc làm suy giảm độ tin cậy của linh kiện. Nhiều linh kiện điện tử hiện đại rất nhạy cảm với ESD, và chỉ một tia phóng điện nhỏ cũng có thể gây ra lỗi tiềm ẩn trong sản phẩm.

Ngoài bụi và tĩnh điện, nhiệt độ và độ ẩm cũng ảnh hưởng trực tiếp đến quá trình SMT. Nhiệt độ môi trường có thể ảnh hưởng đến độ nhớt của solder paste và khả năng bám dính của linh kiện trên PCB. Nếu nhiệt độ quá cao hoặc quá thấp, solder paste có thể không đạt được đặc tính tối ưu trong quá trình in hoặc hàn. Độ ẩm cũng là một yếu tố quan trọng. Độ ẩm quá thấp có thể làm tăng nguy cơ tĩnh điện, trong khi độ ẩm quá cao có thể ảnh hưởng đến chất lượng vật liệu và linh kiện điện tử.

Một yếu tố khác thường bị bỏ qua là luồng khí không ổn định trong khu vực sản xuất. Trong các dây chuyền SMT, luồng khí cần được kiểm soát để tránh việc các hạt bụi bị khuấy động và phân tán trong không khí. Nếu luồng khí trong khu vực sản xuất không ổn định, bụi có thể di chuyển giữa các khu vực khác nhau và bám vào PCB hoặc linh kiện. Điều này làm tăng nguy cơ lỗi trong quá trình lắp ráp.

Những yếu tố môi trường này có thể dẫn đến nhiều lỗi trong sản xuất SMT. Một lỗi phổ biến là cầu nối (hàn), xảy ra khi solder paste kết nối giữa hai chân linh kiện và tạo ra mạch ngắn. Lỗi này thường xuất hiện khi solder paste bị in sai hình dạng hoặc khi có bụi làm thay đổi vị trí của kem hàn.

Một lỗi khác là open circuit, tức là điểm hàn không kết nối đúng với linh kiện hoặc pad trên PCB. Lỗi này có thể xảy ra khi solder paste không được in đủ hoặc khi linh kiện không được đặt đúng vị trí trong quá trình pick and place. Ngoài ra, bụi hoặc tạp chất cũng có thể làm linh kiện lệch vị trí trong quá trình đặt linh kiện.

Trong quá trình hàn, môi trường không ổn định cũng có thể gây lỗi reflow soldering. Nếu nhiệt độ môi trường hoặc luồng khí trong khu vực lò reflow không ổn định, quá trình nóng chảy và kết tinh của thiếc có thể bị ảnh hưởng, dẫn đến mối hàn kém chất lượng.

Các hạt bụi trong dây chuyền SMT có thể đến từ nhiều nguồn khác nhau. Con người là một trong những nguồn phát sinh bụi lớn nhất, vì quần áo và chuyển động của nhân viên có thể phát sinh các hạt bụi nhỏ. Ngoài ra, bao bì linh kiện như túi nhựa hoặc khay nhựa cũng có thể phát sinh tạp chất khi mở ra trong khu vực sản xuất.

Vật liệu PCB cũng có thể là nguồn phát sinh bụi, đặc biệt trong các công đoạn cắt hoặc xử lý bảng mạch. Ngoài ra, thiết bị cơ khí trong dây chuyền SMT như băng chuyền, máy đặt linh kiện hoặc máy in solder paste cũng có thể phát sinh các hạt bụi rất nhỏ trong quá trình vận hành.

Trong thực tế sản xuất, nhiều nhà máy điện tử nhận thấy rằng chỉ một hạt bụi nhỏ cũng có thể ảnh hưởng đến chất lượng kết nối trên bảng mạch điện tử. Khi mật độ linh kiện trên PCB ngày càng cao, khoảng cách giữa các chân linh kiện ngày càng nhỏ, các rủi ro môi trường trở nên đáng kể hơn. Vì vậy, nhiều nhà máy điện tử hiện đại đã áp dụng các giải pháp phòng sạch và kiểm soát môi trường nhằm giảm thiểu các yếu tố rủi ro trong dây chuyền SMT và đảm bảo chất lượng sản phẩm ổn định.

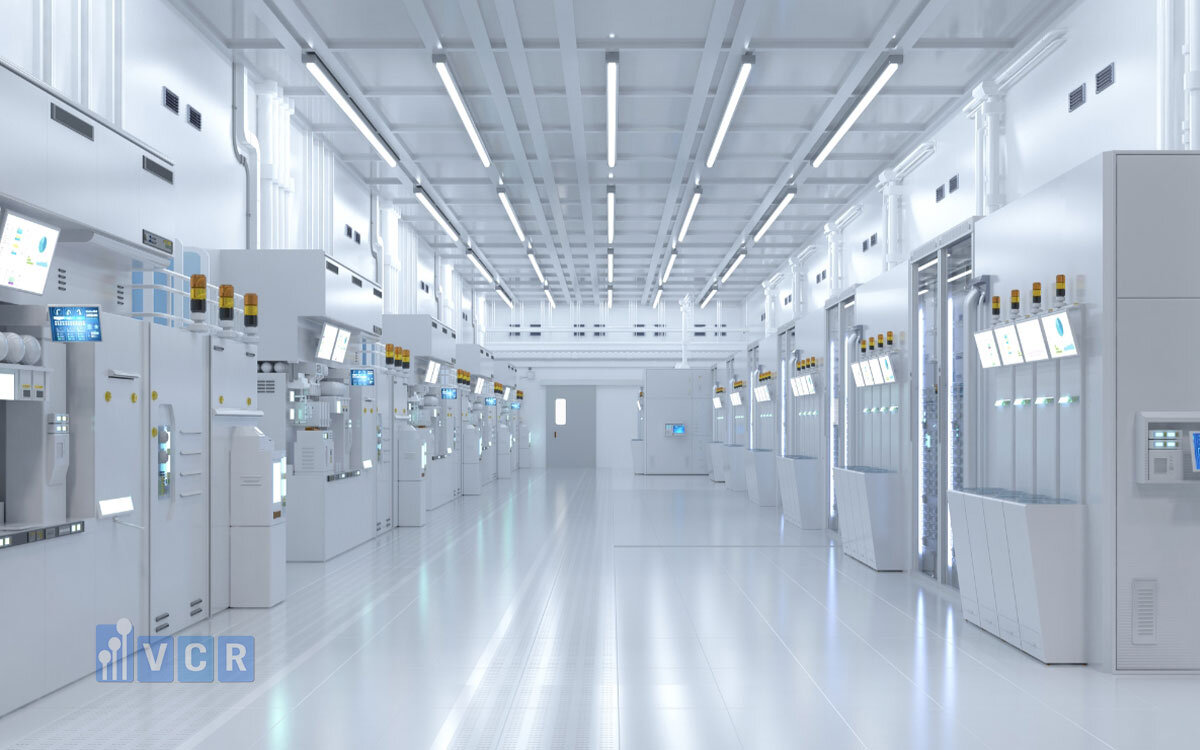

3. Tiêu chuẩn phòng sạch cho sản xuất SMT

Trong ngành sản xuất điện tử hiện đại, việc kiểm soát môi trường sản xuất đóng vai trò rất quan trọng đối với chất lượng bảng mạch điện tử. Khi mật độ linh kiện trên PCB ngày càng cao và kích thước linh kiện ngày càng nhỏ, các yếu tố môi trường như bụi, tĩnh điện và độ ẩm có thể ảnh hưởng trực tiếp đến hiệu suất của dây chuyền SMT. Vì vậy, nhiều nhà máy điện tử đã áp dụng các tiêu chuẩn phòng sạch quốc tế để đảm bảo môi trường sản xuất ổn định và giảm thiểu lỗi trong quá trình lắp ráp.

Xem thêm: Tiêu chuẩn phòng sạch SMT

Một trong những tiêu chuẩn quan trọng nhất là tiêu chuẩn phòng sạch ISO 14644. Đây là bộ tiêu chuẩn quốc tế quy định các yêu cầu về thiết kế, vận hành và kiểm soát phòng sạch. ISO 14644 tập trung vào việc phân loại phòng sạch dựa trên mật độ hạt bụi trong không khí (particle count). Theo tiêu chuẩn này, phòng sạch được chia thành nhiều cấp độ khác nhau, từ ISO Class 1 (cực sạch) đến ISO Class 9. Trong các nhà máy sản xuất điện tử, đặc biệt là khu vực SMT, các cấp độ phòng sạch thường được áp dụng để kiểm soát bụi trong không khí và giảm nguy cơ nhiễm bẩn bảng mạch điện tử.

Bên cạnh tiêu chuẩn ISO, ngành sản xuất PCB còn áp dụng các tiêu chuẩn IPC (Institute for Printed Circuits). IPC là tổ chức phát triển các tiêu chuẩn kỹ thuật cho ngành sản xuất điện tử, bao gồm thiết kế PCB, lắp ráp linh kiện và kiểm soát chất lượng sản phẩm. Các tiêu chuẩn IPC cung cấp các hướng dẫn chi tiết về quy trình sản xuất, kiểm tra và kiểm soát lỗi trong dây chuyền SMT. Khi kết hợp với tiêu chuẩn phòng sạch, các hướng dẫn của IPC giúp đảm bảo rằng quá trình lắp ráp PCB đạt được độ tin cậy và chất lượng cao.

Ngoài ra, trong môi trường SMT, tiêu chuẩn kiểm soát tĩnh điện (ESD control standards) cũng đóng vai trò quan trọng. Các linh kiện điện tử rất nhạy cảm với điện tích tĩnh, và một tia phóng điện nhỏ cũng có thể làm hỏng vi mạch hoặc gây lỗi tiềm ẩn trong sản phẩm. Vì vậy, nhiều nhà máy SMT áp dụng các chương trình kiểm soát ESD để giảm nguy cơ phóng điện tĩnh trong khu vực sản xuất. Các giải pháp thường bao gồm sàn chống tĩnh điện, hệ thống nối đất, trang phục ESD và thiết bị ion hóa.

Trong thực tế, các dây chuyền SMT không cần đạt cấp độ phòng sạch quá cao như trong ngành bán dẫn hoặc dược phẩm. Tuy nhiên, để kiểm soát bụi hiệu quả, nhiều nhà máy điện tử thường thiết kế khu vực SMT đạt ISO Class 7 hoặc ISO Class 8. Đây là hai cấp độ phòng sạch phổ biến trong sản xuất điện tử. ISO Class 7 thường được áp dụng cho các khu vực có yêu cầu kiểm soát bụi cao hơn, trong khi ISO Class 8 phù hợp với các dây chuyền SMT tiêu chuẩn có mức độ kiểm soát môi trường vừa phải.

Để duy trì cấp độ phòng sạch theo tiêu chuẩn, nhiều yếu tố môi trường cần được kiểm soát liên tục. Một yếu tố quan trọng là số lượng hạt bụi trong không khí. Các hệ thống lọc khí như HEPA hoặc FFU thường được sử dụng để giảm mật độ hạt trong khu vực sản xuất.

Ngoài ra, air change rate - số lần thay đổi không khí trong phòng mỗi giờ - cũng là một thông số quan trọng. Hệ thống HVAC trong phòng sạch SMT cần cung cấp đủ lưu lượng khí sạch để loại bỏ bụi và duy trì môi trường ổn định. Bên cạnh đó, nhiệt độ và độ ẩm cũng cần được kiểm soát trong khoảng phù hợp để đảm bảo quá trình in solder paste và hàn linh kiện diễn ra ổn định. Thông thường, nhiệt độ trong khu vực SMT được duy trì khoảng 22-24°C và độ ẩm khoảng 40-60%.

Một yếu tố không thể thiếu trong phòng sạch SMT là kiểm soát tĩnh điện. Như đã đề cập, ESD có thể gây hư hỏng linh kiện điện tử hoặc làm giảm độ tin cậy của sản phẩm. Vì vậy, nhiều nhà máy điện tử kết hợp hệ thống kiểm soát ESD với thiết kế phòng sạch để tạo ra môi trường sản xuất an toàn cho linh kiện điện tử nhạy cảm.

Trong thực tế, nhiều nhà máy sản xuất điện tử hiện đại thiết kế khu vực SMT theo tiêu chuẩn phòng sạch nhằm giảm tỷ lệ lỗi trong dây chuyền sản xuất. Khi môi trường sản xuất được kiểm soát tốt, các rủi ro liên quan đến bụi, tĩnh điện và biến động môi trường sẽ giảm đáng kể. Điều này giúp nâng cao chất lượng bảng mạch điện tử, cải thiện độ ổn định của quy trình SMT và tăng độ tin cậy của sản phẩm điện tử trong quá trình sử dụng.

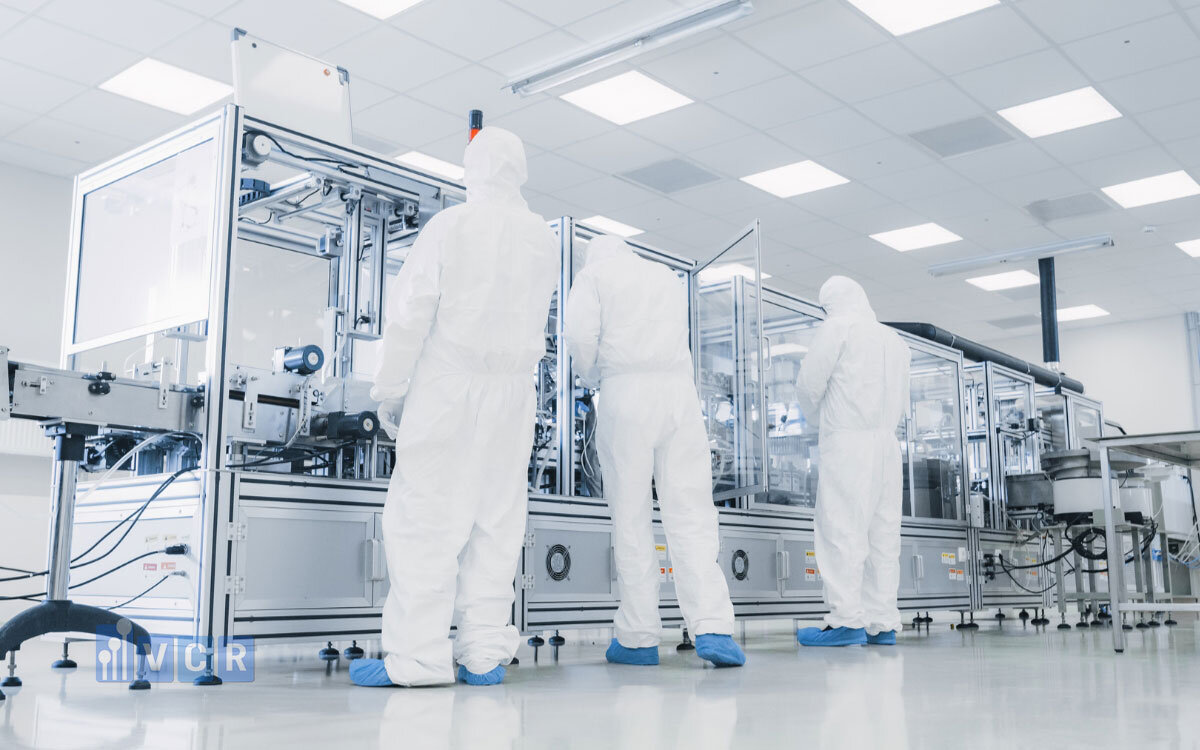

4. Nguyên tắc thiết kế phòng sạch cho dây chuyền SMT

Thiết kế phòng sạch cho dây chuyền SMT cần được thực hiện dựa trên các nguyên tắc kiểm soát môi trường sản xuất, luồng di chuyển vật liệu và hiệu quả vận hành của dây chuyền. Khi mật độ linh kiện trên PCB ngày càng cao và kích thước linh kiện ngày càng nhỏ, các yếu tố như bụi, tĩnh điện và luồng khí trong khu vực sản xuất có thể ảnh hưởng trực tiếp đến chất lượng bảng mạch điện tử. Vì vậy, việc thiết kế phòng sạch SMT cần được xem xét tổng thể ngay từ giai đoạn quy hoạch nhà máy.

Một nguyên tắc quan trọng trong thiết kế phòng sạch SMT là phân vùng khu vực sản xuất. Việc phân chia các khu vực chức năng giúp hạn chế sự lan truyền của bụi và tạp chất giữa các công đoạn khác nhau trong dây chuyền. Mỗi khu vực trong dây chuyền SMT có mức độ nhạy cảm khác nhau đối với môi trường, vì vậy cần được bố trí hợp lý để đảm bảo môi trường ổn định cho từng công đoạn. Ngoài ra, việc phân vùng còn giúp kiểm soát luồng di chuyển của nhân viên, vật liệu và sản phẩm trong nhà máy.

Bên cạnh việc phân vùng, kiểm soát luồng khí trong phòng sạch cũng là một yếu tố thiết kế quan trọng. Trong phòng sạch SMT, luồng khí thường được thiết kế theo nguyên tắc dòng khí sạch từ khu vực sạch hơn đến khu vực ít sạch hơn nhằm hạn chế sự lan truyền của hạt bụi. Hệ thống cấp khí sạch thường được bố trí từ trần xuống thông qua các bộ lọc HEPA hoặc các thiết bị FFU, sau đó không khí được thu hồi ở khu vực thấp hơn hoặc ở các vị trí hồi khí. Thiết kế luồng khí ổn định giúp giảm sự khuấy động của hạt bụi và duy trì môi trường sạch cho dây chuyền sản xuất.

Một yếu tố quan trọng khác là thiết kế áp suất phòng. Trong các hệ thống phòng sạch, áp suất giữa các khu vực thường được thiết kế theo nguyên tắc chênh lệch áp suất để kiểm soát luồng không khí. Các khu vực có yêu cầu sạch cao hơn sẽ được duy trì áp suất dương so với các khu vực xung quanh. Khi cửa được mở, không khí sạch sẽ di chuyển từ khu vực sạch ra ngoài, giúp ngăn bụi từ khu vực khác xâm nhập vào khu vực sản xuất. Điều này đặc biệt quan trọng đối với các khu vực SMT nơi yêu cầu kiểm soát bụi nghiêm ngặt.

Ngoài luồng khí và áp suất phòng, kiểm soát nhiễm bẩn cũng là một nguyên tắc quan trọng trong thiết kế phòng sạch SMT. Nhiễm bẩn có thể đến từ nhiều nguồn như con người, vật liệu, thiết bị hoặc bao bì linh kiện. Do đó, thiết kế phòng sạch cần tính đến các giải pháp như khu vực thay đồ, air shower, pass box và các quy trình vận hành nhằm hạn chế bụi và tạp chất xâm nhập vào khu vực sản xuất.

Trong một nhà máy SMT điển hình, dây chuyền sản xuất thường được chia thành nhiều khu vực chức năng khác nhau. Một trong những khu vực đầu tiên là khu lưu trữ linh kiện. Đây là nơi lưu trữ các linh kiện điện tử trước khi đưa vào dây chuyền sản xuất. Khu vực này thường được kiểm soát nhiệt độ và độ ẩm để bảo vệ linh kiện và ngăn ngừa hiện tượng oxy hóa hoặc hấp thụ ẩm.

Tiếp theo là khu in solder paste, nơi kem hàn được in lên bề mặt PCB thông qua stencil. Đây là một công đoạn rất nhạy cảm với bụi, vì các hạt bụi nhỏ có thể làm thay đổi hình dạng của điểm in solder paste. Nếu quá trình in không chính xác, các lỗi hàn có thể xảy ra trong các công đoạn tiếp theo.

Sau công đoạn in kem hàn là khu đặt linh kiện (pick and place). Tại đây, các máy gắp đặt linh kiện tự động sẽ đặt linh kiện SMT lên vị trí đã được in solder paste trên PCB. Độ chính xác của công đoạn này phụ thuộc vào nhiều yếu tố như độ ổn định của môi trường, độ sạch của PCB và sự ổn định của dây chuyền.

Sau khi linh kiện được đặt lên PCB, bảng mạch sẽ đi qua khu reflow oven, nơi các điểm solder paste được nung nóng để tạo thành mối hàn vĩnh viễn giữa linh kiện và bảng mạch. Nhiệt độ trong lò reflow được kiểm soát theo các profile nhiệt cụ thể để đảm bảo chất lượng mối hàn.

Cuối cùng, bảng mạch sẽ được đưa đến khu kiểm tra AOI (Automated Optical Inspection). Hệ thống AOI sử dụng camera và phần mềm xử lý hình ảnh để kiểm tra lỗi hàn, vị trí linh kiện và các khuyết tật trên bảng mạch. Đây là một bước quan trọng để đảm bảo chất lượng sản phẩm trước khi chuyển sang các công đoạn tiếp theo.

Một layout phòng sạch SMT được thiết kế hợp lý sẽ giúp tối ưu hóa toàn bộ dây chuyền sản xuất. Khi các khu vực được bố trí khoa học, luồng di chuyển của vật liệu và sản phẩm sẽ được tối ưu, giảm sự giao cắt giữa các luồng di chuyển khác nhau. Điều này giúp giảm nguy cơ nhiễm bẩn trong khu vực sản xuất.

Ngoài ra, thiết kế layout hợp lý còn giúp tăng hiệu suất dây chuyền SMT. Khi các công đoạn được bố trí theo trình tự hợp lý và khoảng cách giữa các thiết bị được tối ưu, thời gian vận chuyển PCB giữa các công đoạn sẽ giảm. Điều này không chỉ giúp tăng năng suất sản xuất mà còn góp phần duy trì môi trường phòng sạch ổn định trong toàn bộ khu vực SMT.

Xem thêm: 3 lỗi phổ biến khi thiết kế phòng sạch SMT

5. Hệ thống HVAC trong phòng sạch SMT

Trong các nhà máy sản xuất điện tử, hệ thống HVAC đóng vai trò cốt lõi trong việc duy trì môi trường ổn định cho dây chuyền SMT (Surface Mount Technology). Không giống như môi trường sản xuất thông thường, dây chuyền SMT yêu cầu kiểm soát chặt chẽ các yếu tố như nhiệt độ, độ ẩm và mật độ hạt bụi trong không khí. Những yếu tố này có thể ảnh hưởng trực tiếp đến quá trình in solder paste, đặt linh kiện và hàn reflow trên bảng mạch điện tử. Vì vậy, thiết kế hệ thống HVAC cho phòng sạch SMT cần đảm bảo khả năng kiểm soát môi trường ổn định và liên tục.

Một trong những chức năng quan trọng nhất của hệ thống HVAC là kiểm soát nhiệt độ trong khu vực sản xuất. Nhiệt độ môi trường có ảnh hưởng lớn đến đặc tính của solder paste và độ ổn định của linh kiện điện tử. Nếu nhiệt độ quá cao, solder paste có thể bị khô nhanh hoặc thay đổi độ nhớt, dẫn đến sai lệch trong quá trình in. Ngược lại, nếu nhiệt độ quá thấp, quá trình bám dính của linh kiện trên PCB có thể không ổn định. Vì vậy, trong nhiều dây chuyền SMT, nhiệt độ môi trường thường được duy trì ổn định trong khoảng 22-24°C để đảm bảo điều kiện sản xuất tối ưu.

Bên cạnh nhiệt độ, hệ thống HVAC còn có nhiệm vụ kiểm soát độ ẩm trong phòng sạch. Độ ẩm ảnh hưởng trực tiếp đến cả solder paste và hiện tượng tĩnh điện. Nếu độ ẩm quá thấp, nguy cơ tích tụ tĩnh điện sẽ tăng lên, có thể gây hư hỏng linh kiện điện tử nhạy cảm. Ngược lại, nếu độ ẩm quá cao, các linh kiện điện tử và PCB có thể hấp thụ ẩm, ảnh hưởng đến quá trình hàn trong lò reflow. Vì vậy, nhiều phòng sạch SMT duy trì độ ẩm tương đối trong khoảng 40-60% RH, giúp cân bằng giữa việc kiểm soát tĩnh điện và đảm bảo độ ổn định của vật liệu.

Một chức năng quan trọng khác của HVAC trong phòng sạch SMT là lọc bụi trong không khí. Các hạt bụi siêu nhỏ có thể gây ra nhiều lỗi trong quá trình lắp ráp PCB, đặc biệt trong công đoạn in solder paste và đặt linh kiện. Vì vậy, hệ thống HVAC cần được trang bị các bộ lọc hiệu suất cao để giảm mật độ hạt bụi trong không khí. Các bộ lọc HEPA thường được sử dụng để loại bỏ các hạt bụi nhỏ trước khi không khí được đưa vào khu vực sản xuất.

Trong một hệ thống HVAC phòng sạch SMT điển hình, AHU (Air Handling Unit) là thiết bị trung tâm chịu trách nhiệm xử lý không khí. AHU có nhiệm vụ điều chỉnh nhiệt độ, độ ẩm và lọc bụi trước khi không khí được cấp vào phòng sạch. Không khí sau khi được xử lý sẽ được đưa vào hệ thống phân phối khí và cấp xuống khu vực sản xuất.

Một thành phần quan trọng khác là HEPA filter. Bộ lọc HEPA có khả năng loại bỏ phần lớn các hạt bụi nhỏ trong không khí, giúp duy trì cấp độ sạch của phòng sạch theo tiêu chuẩn ISO. Trong nhiều phòng sạch SMT, HEPA filter được lắp đặt tại các vị trí cấp khí để đảm bảo không khí đưa vào khu vực sản xuất đạt độ sạch cần thiết.

Ngoài hệ thống lọc khí trung tâm, nhiều phòng sạch SMT còn sử dụng Fan Filter Unit (FFU). FFU là thiết bị kết hợp giữa quạt và bộ lọc HEPA, thường được lắp đặt trên trần phòng sạch. Thiết bị này giúp cung cấp luồng khí sạch trực tiếp xuống khu vực sản xuất và duy trì sự ổn định của luồng khí trong phòng sạch. FFU cũng giúp phân bố luồng khí đồng đều trong khu vực sản xuất, giảm nguy cơ hình thành các vùng khí xoáy có thể làm khuấy động bụi.

Bên cạnh hệ thống cấp khí sạch, air return system (hệ thống hồi khí) cũng là một phần quan trọng của HVAC. Hệ thống hồi khí giúp thu hồi không khí từ khu vực sản xuất và đưa trở lại hệ thống xử lý. Quá trình này giúp duy trì sự lưu thông không khí ổn định và đảm bảo rằng các hạt bụi trong phòng sạch được loại bỏ liên tục.

Khi hệ thống HVAC hoạt động ổn định, môi trường sản xuất SMT sẽ duy trì được các điều kiện cần thiết cho dây chuyền. Điều này giúp solder paste không bị khô hoặc thay đổi đặc tính, đảm bảo quá trình in kem hàn diễn ra chính xác. Ngoài ra, môi trường ổn định cũng giúp giảm lỗi linh kiện trong quá trình đặt linh kiện và hàn, đặc biệt đối với các linh kiện có kích thước rất nhỏ.

Hệ thống HVAC ổn định cũng đóng vai trò quan trọng trong việc duy trì profile nhiệt ổn định trong quá trình reflow soldering. Khi nhiệt độ và độ ẩm môi trường được kiểm soát tốt, quá trình nóng chảy và kết tinh của thiếc trong lò reflow sẽ diễn ra ổn định hơn, giúp tạo ra các mối hàn có chất lượng cao.

Trong bối cảnh sản xuất điện tử ngày càng yêu cầu độ chính xác cao, hệ thống HVAC không chỉ là một hệ thống điều hòa không khí mà còn là một phần quan trọng của thiết kế phòng sạch SMT. Một hệ thống HVAC được thiết kế đúng cách sẽ giúp giảm rủi ro môi trường, nâng cao độ ổn định của dây chuyền và cải thiện chất lượng sản phẩm điện tử.

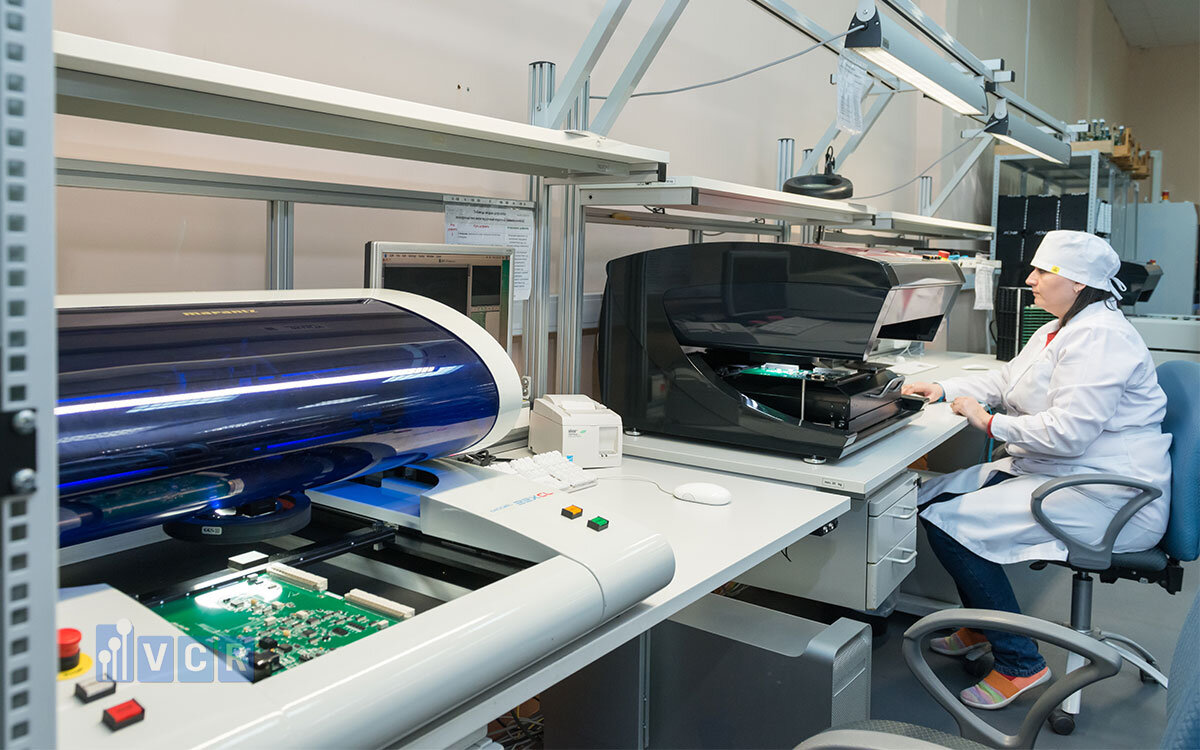

6. Kiểm soát tĩnh điện trong phòng sạch SMT

Trong dây chuyền SMT, kiểm soát tĩnh điện là một yếu tố rất quan trọng nhằm bảo vệ linh kiện điện tử và đảm bảo độ ổn định của quy trình sản xuất. Nhiều linh kiện điện tử hiện đại có kích thước rất nhỏ và cực kỳ nhạy cảm với điện tích tĩnh. Chỉ một tia phóng điện nhỏ cũng có thể làm hỏng vi mạch hoặc gây ra các lỗi tiềm ẩn trong sản phẩm. Vì vậy, trong các hệ thống phòng sạch SMT, kiểm soát ESD luôn được tích hợp cùng với thiết kế phòng sạch và hệ thống kiểm soát môi trường.

Trong thực tế sản xuất, tĩnh điện có thể phát sinh từ nhiều nguồn khác nhau. Một nguồn phổ biến là ma sát giữa các vật liệu. Khi hai bề mặt vật liệu tiếp xúc và tách rời nhau, electron có thể chuyển từ vật liệu này sang vật liệu khác, tạo ra sự mất cân bằng điện tích. Hiện tượng này thường xảy ra khi linh kiện di chuyển trên khay nhựa, khi PCB trượt trên băng chuyền hoặc khi vật liệu tiếp xúc với các bề mặt polymer trong dây chuyền SMT.

Ngoài ma sát vật liệu, chuyển động của con người trong khu vực sản xuất cũng có thể tạo ra điện tích tĩnh. Khi nhân viên di chuyển trên sàn hoặc tiếp xúc với các bề mặt vật liệu khác nhau, điện tích có thể tích tụ trên cơ thể. Trong môi trường có độ ẩm thấp, điện tích này có thể đạt mức rất cao mà người vận hành không cảm nhận được. Khi điện tích phóng vào linh kiện điện tử nhạy cảm, nó có thể gây hư hỏng hoặc làm giảm độ tin cậy của sản phẩm.

Một nguồn phát sinh ESD khác là các vật liệu nhựa và polymer. Trong dây chuyền SMT, nhiều vật liệu được làm từ nhựa như khay đựng linh kiện, băng tải, bao bì hoặc các bộ phận của thiết bị. Những vật liệu này thường có tính cách điện cao, vì vậy chúng có thể tích tụ điện tích khi tiếp xúc hoặc ma sát với các bề mặt khác. Nếu điện tích này không được kiểm soát, nó có thể trở thành nguồn phóng điện trong khu vực sản xuất.

Để giảm thiểu nguy cơ ESD trong phòng sạch SMT, nhiều giải pháp kỹ thuật được áp dụng đồng bộ. Một trong những giải pháp phổ biến là sử dụng ESD flooring, tức là sàn chống tĩnh điện. Loại sàn này được thiết kế với điện trở kiểm soát nhằm giúp điện tích được dẫn xuống hệ thống nối đất thay vì tích tụ trên bề mặt. Khi nhân viên di chuyển trên sàn ESD cùng với giày chống tĩnh điện, điện tích trên cơ thể sẽ được phân tán một cách an toàn.

Bên cạnh sàn chống tĩnh điện, hệ thống grounding (nối đất) cũng đóng vai trò quan trọng trong kiểm soát ESD. Tất cả các thiết bị kim loại, bàn làm việc và cấu trúc dẫn điện trong khu vực SMT cần được kết nối với hệ thống nối đất chung. Điều này giúp tạo ra một đường dẫn an toàn để điện tích được giải phóng, tránh việc tích tụ điện áp trên bề mặt vật liệu.

Ngoài ra, nhân viên làm việc trong khu vực SMT thường sử dụng ESD garment, tức là quần áo chống tĩnh điện. Loại trang phục này được thiết kế với các sợi dẫn điện hoặc sợi carbon giúp phân tán điện tích trên bề mặt vải. Khi kết hợp với giày chống tĩnh điện và sàn ESD, trang phục ESD giúp giảm đáng kể nguy cơ tích tụ điện tích trên cơ thể người vận hành.

Trong nhiều khu vực sản xuất điện tử, các vật liệu cách điện không thể nối đất trực tiếp. Vì vậy, các nhà máy thường sử dụng ionizer, tức là thiết bị ion hóa không khí. Ionizer tạo ra các ion dương và ion âm trong không khí để trung hòa điện tích trên bề mặt vật liệu. Thiết bị này thường được lắp đặt trên bàn làm việc, trên trần hoặc trong các dây chuyền tự động nhằm đảm bảo điện tích luôn được kiểm soát trong khu vực sản xuất.

Trong thực tế, nhiều linh kiện SMT có thể bị hư hỏng bởi điện áp rất nhỏ, đôi khi chỉ vài chục volt. Trong khi đó, cơ thể con người có thể tích tụ điện áp lên đến hàng nghìn volt mà không nhận ra. Vì vậy, việc kiểm soát tĩnh điện không chỉ là một biện pháp bổ sung mà đã trở thành một phần quan trọng của thiết kế phòng sạch SMT.

Khi các giải pháp như sàn ESD, hệ thống nối đất, trang phục chống tĩnh điện và thiết bị ion hóa được triển khai đồng bộ, nguy cơ phóng điện tĩnh trong dây chuyền SMT có thể được giảm thiểu đáng kể. Điều này giúp bảo vệ linh kiện điện tử, giảm tỷ lệ lỗi sản phẩm và đảm bảo sự ổn định của toàn bộ dây chuyền sản xuất điện tử.

7. Thiết bị phòng sạch trong dây chuyền SMT

Trong các hệ thống phòng sạch cho dây chuyền SMT, bên cạnh hệ thống HVAC và kiểm soát tĩnh điện, các thiết bị phòng sạch chuyên dụng đóng vai trò quan trọng trong việc duy trì môi trường sản xuất ổn định. Những thiết bị này giúp kiểm soát nhiễm bẩn, điều hướng luồng khí sạch và đảm bảo sự ổn định của áp suất phòng trong khu vực sản xuất điện tử. Khi được thiết kế và bố trí hợp lý, các thiết bị phòng sạch sẽ góp phần giảm đáng kể nguy cơ bụi xâm nhập vào dây chuyền SMT và nâng cao chất lượng sản phẩm.

Một trong những thiết bị phổ biến trong các phòng sạch điện tử là Air Shower. Air shower là buồng thổi khí được đặt tại lối vào phòng sạch nhằm loại bỏ bụi trên quần áo và bề mặt của nhân viên trước khi họ bước vào khu vực sản xuất. Thiết bị này sử dụng các vòi phun khí tốc độ cao để thổi bay các hạt bụi bám trên trang phục. Không khí sau khi được thổi ra sẽ được hút lại qua hệ thống lọc HEPA để loại bỏ bụi trước khi tái sử dụng. Việc sử dụng air shower giúp giảm đáng kể lượng bụi do con người mang vào phòng sạch, vì con người thường là nguồn phát sinh bụi lớn nhất trong môi trường sản xuất.

Ngoài việc kiểm soát bụi từ nhân viên, việc chuyển vật liệu giữa các khu vực phòng sạch cũng cần được kiểm soát cẩn thận. Để thực hiện điều này, các phòng sạch SMT thường sử dụng Pass Box. Pass box là thiết bị trung gian được lắp đặt trên tường giữa hai khu vực phòng sạch hoặc giữa khu vực sạch và khu vực ít sạch hơn. Khi vật liệu cần được chuyển qua, cửa ở một phía sẽ được mở trong khi cửa phía còn lại bị khóa nhờ hệ thống interlock. Điều này giúp ngăn chặn sự trao đổi không khí trực tiếp giữa hai khu vực, từ đó hạn chế nguy cơ nhiễm bẩn.

Một thiết bị quan trọng khác trong phòng sạch SMT là Fan Filter Unit (FFU). FFU là thiết bị kết hợp giữa quạt và bộ lọc HEPA, thường được lắp đặt trên trần phòng sạch. Nhiệm vụ chính của FFU là cung cấp luồng khí sạch xuống khu vực sản xuất và duy trì sự ổn định của luồng khí trong phòng sạch. Khi hoạt động, FFU hút không khí từ phía trên, đưa qua bộ lọc HEPA và thổi khí sạch xuống khu vực làm việc. Việc sử dụng FFU giúp phân bố luồng khí đồng đều trong phòng sạch và giảm nguy cơ tích tụ bụi trong khu vực sản xuất.

Bên cạnh FFU, nhiều hệ thống phòng sạch SMT còn sử dụng HEPA Box để lọc khí trong các khu vực cụ thể. HEPA Box thường được kết nối trực tiếp với hệ thống cấp khí của HVAC và chứa bộ lọc HEPA để loại bỏ các hạt bụi rất nhỏ trong không khí. Thiết bị này thường được sử dụng tại các khu vực có yêu cầu kiểm soát bụi cao hoặc trong các hệ thống cấp khí cục bộ cho dây chuyền sản xuất.

Ngoài các thiết bị lọc và cấp khí, Interlock system cũng là một thành phần quan trọng trong phòng sạch. Hệ thống interlock được sử dụng để kiểm soát việc đóng mở cửa trong phòng sạch. Khi một cửa được mở, cửa còn lại sẽ bị khóa để tránh việc hai cửa mở cùng lúc. Điều này giúp duy trì chênh lệch áp suất giữa các khu vực phòng sạch và ngăn chặn bụi từ khu vực bên ngoài xâm nhập vào khu vực sản xuất. Hệ thống interlock thường được tích hợp trong cửa phòng sạch, pass box hoặc các khu vực airlock.

Nhìn chung, các thiết bị phòng sạch trong dây chuyền SMT đều có vai trò quan trọng trong việc kiểm soát nhiễm bẩn và duy trì điều kiện môi trường ổn định. Air shower giúp giảm bụi từ con người, pass box giúp chuyển vật liệu mà không làm ảnh hưởng đến môi trường phòng sạch, trong khi FFU và HEPA box đảm bảo rằng không khí trong khu vực sản xuất luôn được lọc sạch. Hệ thống interlock giúp duy trì áp suất phòng và ngăn chặn sự xâm nhập của bụi từ bên ngoài.

Khi các thiết bị này được bố trí hợp lý trong hệ thống phòng sạch, chúng sẽ giúp ổn định luồng khí, kiểm soát mật độ hạt bụi và duy trì chênh lệch áp suất giữa các khu vực. Điều này đặc biệt quan trọng đối với dây chuyền SMT, nơi các linh kiện điện tử có kích thước rất nhỏ và dễ bị ảnh hưởng bởi môi trường.

Trong nhiều dự án phòng sạch cho ngành điện tử, các thiết bị như air shower, pass box, FFU, HEPA box và hệ thống interlock thường được cung cấp bởi các đơn vị chuyên về thiết bị phòng sạch. Những nhà cung cấp giải pháp phòng sạch như VCR - Vietnam Cleanroom Equipment thường tham gia vào quá trình thiết kế và lựa chọn thiết bị nhằm đảm bảo hệ thống phòng sạch SMT vận hành ổn định và đáp ứng các yêu cầu kỹ thuật của ngành sản xuất điện tử hiện đại.

Xem thêm: Khái niệm & Tiêu chuẩn của vật liệu chống tĩnh điện

8. Quy trình vận hành và bảo trì phòng sạch SMT

Trong các hệ thống phòng sạch cho dây chuyền SMT, việc thiết kế và lắp đặt thiết bị chỉ là bước đầu để đảm bảo môi trường sản xuất ổn định. Để duy trì cấp độ phòng sạch theo tiêu chuẩn và đảm bảo dây chuyền SMT hoạt động hiệu quả, các nhà máy cần xây dựng quy trình vận hành và bảo trì định kỳ. Quy trình này giúp kiểm soát các yếu tố môi trường, phát hiện sớm các sai lệch và duy trì điều kiện sản xuất ổn định trong thời gian dài.

Một trong những hoạt động quan trọng nhất là kiểm tra particle count, tức là đo mật độ hạt bụi trong không khí. Các thiết bị đo particle counter được sử dụng để xác định số lượng hạt bụi trong một đơn vị thể tích không khí. Kết quả đo giúp đánh giá liệu phòng sạch có còn đáp ứng cấp độ sạch theo tiêu chuẩn hay không. Nếu mật độ hạt bụi tăng vượt giới hạn cho phép, các biện pháp như kiểm tra hệ thống lọc khí hoặc tăng cường vệ sinh cần được thực hiện ngay.

Ngoài việc kiểm soát bụi, kiểm tra ESD (tĩnh điện) cũng là một phần quan trọng trong vận hành phòng sạch SMT. Như đã đề cập, nhiều linh kiện điện tử rất nhạy cảm với điện tích tĩnh, vì vậy các hệ thống chống tĩnh điện cần được kiểm tra định kỳ. Các hoạt động kiểm tra có thể bao gồm đo điện trở sàn ESD, kiểm tra dây nối đất, kiểm tra dây đeo cổ tay chống tĩnh điện và đánh giá hiệu suất của các thiết bị ionizer. Những kiểm tra này giúp đảm bảo rằng hệ thống kiểm soát ESD vẫn hoạt động đúng theo thiết kế.

Vệ sinh phòng sạch là một hoạt động không thể thiếu trong quá trình vận hành. Mặc dù phòng sạch được thiết kế để giảm bụi trong không khí, bụi vẫn có thể tích tụ trên bề mặt thiết bị, sàn hoặc tường theo thời gian. Vì vậy, các quy trình vệ sinh định kỳ cần được thực hiện bằng các phương pháp và vật liệu phù hợp với môi trường phòng sạch. Các dụng cụ vệ sinh như khăn lau không xơ, cây lau chuyên dụng và dung dịch làm sạch đặc biệt thường được sử dụng để tránh phát sinh thêm hạt bụi.

Một hoạt động bảo trì quan trọng khác là thay thế HEPA filter. Bộ lọc HEPA đóng vai trò loại bỏ các hạt bụi nhỏ trong không khí trước khi không khí được đưa vào phòng sạch. Tuy nhiên, sau một thời gian sử dụng, bộ lọc có thể bị tắc hoặc giảm hiệu suất lọc do bụi tích tụ. Việc thay HEPA filter định kỳ giúp đảm bảo hệ thống HVAC tiếp tục cung cấp khí sạch và duy trì cấp độ phòng sạch theo tiêu chuẩn thiết kế.

Trong quá trình vận hành phòng sạch SMT, nhiều chỉ số môi trường cần được theo dõi liên tục. Một trong những chỉ số quan trọng là nhiệt độ, vì nhiệt độ ảnh hưởng trực tiếp đến đặc tính của solder paste và sự ổn định của linh kiện điện tử. Ngoài ra, độ ẩm cũng cần được kiểm soát trong khoảng phù hợp để giảm nguy cơ tĩnh điện và bảo vệ linh kiện khỏi hấp thụ ẩm.

Một chỉ số quan trọng khác là áp suất phòng sạch. Áp suất thường được thiết kế theo nguyên tắc chênh lệch áp suất giữa các khu vực để ngăn bụi xâm nhập từ bên ngoài. Việc theo dõi áp suất giúp đảm bảo luồng khí trong phòng sạch luôn di chuyển đúng hướng và duy trì môi trường sạch cho dây chuyền SMT.

Ngoài ra, nồng độ hạt bụi trong không khí cũng cần được giám sát thường xuyên thông qua các thiết bị đo hoặc hệ thống giám sát môi trường. Những dữ liệu này giúp đội ngũ vận hành phát hiện sớm các vấn đề trong hệ thống lọc khí hoặc trong quy trình vận hành phòng sạch.
Việc thực hiện bảo trì định kỳ mang lại nhiều lợi ích cho hệ thống phòng sạch SMT. Trước hết, nó giúp duy trì tiêu chuẩn phòng sạch theo thiết kế ban đầu và đảm bảo môi trường sản xuất luôn ổn định. Ngoài ra, việc kiểm tra và bảo trì thường xuyên giúp giảm lỗi sản xuất trong dây chuyền SMT, đặc biệt là các lỗi liên quan đến bụi, môi trường và tĩnh điện.

Bên cạnh đó, bảo trì định kỳ cũng giúp kéo dài tuổi thọ của các thiết bị phòng sạch như hệ thống HVAC, FFU, HEPA filter và các thiết bị giám sát môi trường. Khi hệ thống phòng sạch được vận hành và bảo trì đúng cách, nó sẽ góp phần duy trì chất lượng sản phẩm điện tử và nâng cao hiệu quả hoạt động của toàn bộ dây chuyền SMT.

9. FAQ - Câu hỏi thường gặp về phòng sạch SMT

SMT có cần phòng sạch không?

Có. Trong nhiều nhà máy điện tử hiện đại, việc áp dụng phòng sạch cho dây chuyền SMT giúp giảm đáng kể lượng bụi trong môi trường sản xuất. Các linh kiện SMT có kích thước rất nhỏ và khoảng cách giữa các chân linh kiện thường rất hẹp, vì vậy chỉ một hạt bụi nhỏ cũng có thể gây ra lỗi hàn hoặc lỗi kết nối trên PCB. Phòng sạch giúp kiểm soát mật độ hạt trong không khí, giảm nguy cơ nhiễm bẩn và cải thiện độ ổn định của quy trình lắp ráp bảng mạch điện tử.

Cấp độ phòng sạch nào phù hợp cho SMT?

Trong sản xuất SMT, các khu vực lắp ráp PCB thường được thiết kế theo ISO Class 7 hoặc ISO Class 8 theo tiêu chuẩn ISO 14644. Đây là các cấp độ phòng sạch phổ biến trong ngành điện tử vì chúng có khả năng kiểm soát hạt bụi ở mức phù hợp với quy trình lắp ráp linh kiện. ISO Class 7 thường được áp dụng cho các khu vực yêu cầu kiểm soát môi trường cao hơn, trong khi ISO Class 8 phù hợp với nhiều dây chuyền SMT tiêu chuẩn. Việc lựa chọn cấp độ phòng sạch phụ thuộc vào độ nhạy của sản phẩm và yêu cầu chất lượng của nhà máy.

Tại sao độ ẩm quan trọng trong SMT?

Độ ẩm là một yếu tố môi trường quan trọng trong dây chuyền SMT. Nếu độ ẩm quá thấp, nguy cơ tích tụ tĩnh điện sẽ tăng lên và có thể gây hư hỏng linh kiện điện tử. Ngược lại, nếu độ ẩm quá cao, PCB và linh kiện có thể hấp thụ ẩm, ảnh hưởng đến quá trình hàn trong lò reflow và làm giảm độ tin cậy của mối hàn. Vì vậy, nhiều nhà máy SMT duy trì độ ẩm môi trường trong khoảng 40-60% RH để đảm bảo sự cân bằng giữa kiểm soát tĩnh điện và bảo vệ vật liệu.

SMT có cần kiểm soát ESD không?

Có. Kiểm soát tĩnh điện là một phần quan trọng của môi trường sản xuất SMT. Nhiều linh kiện điện tử có thể bị hỏng bởi điện áp rất nhỏ mà con người không thể cảm nhận được. Vì vậy, các nhà máy điện tử thường triển khai các chương trình kiểm soát ESD như sử dụng sàn chống tĩnh điện, hệ thống nối đất, trang phục ESD và thiết bị ion hóa không khí. Những giải pháp này giúp giảm nguy cơ phóng điện tĩnh trong khu vực sản xuất và bảo vệ linh kiện điện tử nhạy cảm.

Air shower có cần thiết cho phòng sạch SMT không?

Air shower không phải lúc nào cũng bắt buộc, nhưng trong nhiều phòng sạch SMT, thiết bị này được sử dụng để giảm bụi từ con người trước khi vào khu vực sản xuất. Khi nhân viên đi qua air shower, các vòi phun khí tốc độ cao sẽ thổi bay các hạt bụi bám trên quần áo và bề mặt cơ thể. Điều này giúp giảm đáng kể lượng bụi mang vào phòng sạch, đặc biệt trong các dây chuyền SMT có yêu cầu kiểm soát bụi nghiêm ngặt.

FFU có vai trò gì trong SMT cleanroom?

Fan Filter Unit (FFU) là thiết bị cung cấp khí sạch trong phòng sạch SMT. FFU kết hợp giữa quạt và bộ lọc HEPA, giúp hút không khí từ phía trên và thổi khí sạch xuống khu vực làm việc. Thiết bị này thường được lắp trên trần phòng sạch và tạo ra luồng khí sạch ổn định trong khu vực sản xuất. FFU giúp giảm mật độ hạt bụi trong không khí và duy trì cấp độ phòng sạch theo tiêu chuẩn thiết kế.

Phòng sạch SMT khác gì phòng sạch dược phẩm?

Phòng sạch SMT và phòng sạch dược phẩm đều sử dụng các nguyên tắc kiểm soát môi trường tương tự, nhưng mục tiêu kiểm soát có sự khác biệt. Phòng sạch SMT chủ yếu tập trung vào kiểm soát hạt bụi và tĩnh điện để bảo vệ linh kiện điện tử và đảm bảo chất lượng mối hàn trên PCB. Trong khi đó, phòng sạch dược phẩm lại tập trung nhiều hơn vào kiểm soát vi sinh và nhiễm chéo nhằm đảm bảo an toàn cho sản phẩm dược. Vì vậy, thiết kế và vận hành của hai loại phòng sạch này có nhiều điểm tương đồng nhưng cũng có những yêu cầu kỹ thuật riêng phù hợp với từng ngành công nghiệp.

10. Kết luận: Xu hướng thiết kế phòng sạch cho ngành điện tử

Ngành sản xuất điện tử đang phát triển nhanh chóng với yêu cầu ngày càng cao về độ chính xác và độ tin cậy của sản phẩm. Các linh kiện điện tử ngày càng nhỏ, mật độ linh kiện trên bảng mạch PCB ngày càng cao, trong khi khoảng cách giữa các chân linh kiện ngày càng hẹp. Điều này khiến môi trường sản xuất trở thành một yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng sản phẩm. Vì vậy, việc kiểm soát môi trường trong dây chuyền SMT đã trở thành một phần không thể thiếu trong chiến lược sản xuất của nhiều nhà máy điện tử.

Thiết kế phòng sạch cho dây chuyền SMT giúp giảm đáng kể các rủi ro liên quan đến bụi, tĩnh điện và biến động môi trường. Khi môi trường sản xuất được kiểm soát tốt, nguy cơ nhiễm bẩn bảng mạch sẽ giảm, quá trình in solder paste và đặt linh kiện trở nên ổn định hơn, từ đó giúp giảm tỷ lệ lỗi trong sản xuất. Điều này không chỉ giúp nâng cao chất lượng PCB mà còn cải thiện hiệu suất tổng thể của dây chuyền SMT.

Trong các nhà máy điện tử hiện đại, phòng sạch SMT thường được thiết kế như một hệ thống tích hợp. Hệ thống HVAC giúp kiểm soát nhiệt độ, độ ẩm và mật độ hạt bụi trong không khí. Các giải pháp kiểm soát tĩnh điện (ESD) giúp bảo vệ linh kiện điện tử khỏi nguy cơ phóng điện tĩnh. Ngoài ra, các thiết bị phòng sạch chuyên dụng như air shower, pass box, FFU và hệ thống interlock giúp kiểm soát luồng khí, duy trì chênh lệch áp suất và hạn chế nhiễm bẩn trong khu vực sản xuất.

Khi các yếu tố này được thiết kế và vận hành đồng bộ, phòng sạch SMT sẽ tạo ra một môi trường sản xuất ổn định cho dây chuyền điện tử. Điều này giúp giảm lỗi sản phẩm, nâng cao độ tin cậy của bảng mạch và đảm bảo chất lượng của các thiết bị điện tử hiện đại trong quá trình sử dụng.
