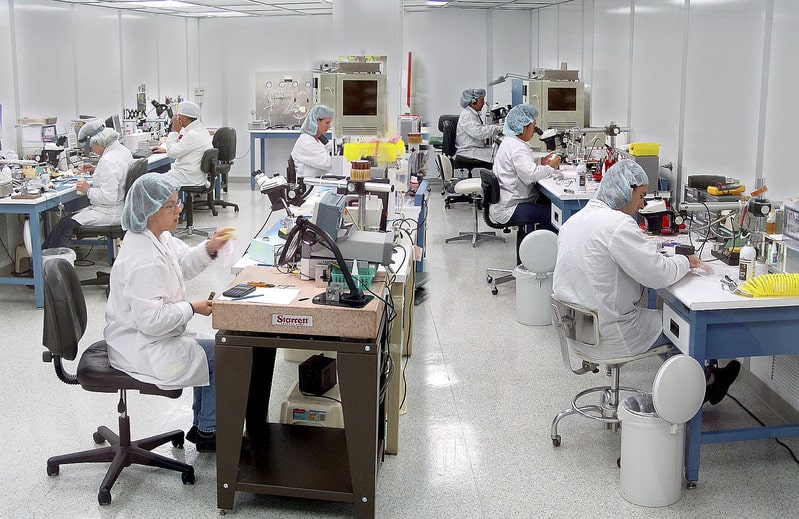

Đặc thù môi trường phòng sạch điện tử cho module camera

Module camera bao gồm các thành phần cực kỳ nhạy cảm như cảm biến hình ảnh CMOS/CCD, ống kính quang học, bộ lọc màu và mạch điều khiển. Chính vì vậy, phòng sạch điện tử cho sản xuất module camera cần đáp ứng các yêu cầu nghiêm ngặt:

• Cấp độ sạch không khí: Khu vực lắp ráp linh kiện quang học cần đạt chuẩn ISO Class 5–7, sử dụng Laminar Flow để kiểm soát dòng khí tầng dòng, giảm bụi bám trên bề mặt ống kính và cảm biến, từ đó hạn chế lỗi sản phẩm.

• Kiểm soát tĩnh điện (ESD): Tĩnh điện là một trong những nguyên nhân chính gây hư hỏng cảm biến và IC vi mô. Toàn bộ khu vực sản xuất phải trang bị thảm chống tĩnh điện, bàn thao tác ESD, dây đeo cổ tay chống tĩnh điện và máy trung hòa ion (Ionizer).

• Điều kiện nhiệt độ và độ ẩm ổn định: Nhiệt độ ±1°C và độ ẩm 40–60% là mức lý tưởng để đảm bảo keo gắn, cảm biến, lens và mạch điện hoạt động chính xác, tránh hiện tượng co ngót hoặc nhiễm ẩm.

• Áp suất và kiểm soát nhiễm chéo: Airlock, Pass Box, Air Shower và cửa phòng sạch đạt chuẩn giúp duy trì áp suất dương, ngăn bụi xâm nhập và hạn chế nhiễm chéo giữa các khu vực.

>>> Tìm hiểu thêm về: Phòng sạch Softwall chính là giải pháp phòng sạch tối ưu chi phí cho nhà máy điện tử tương lai

Thiết kế phòng sạch cho module camera: Hardwall và Softwall

Phòng sạch điện tử cho sản xuất module camera thường áp dụng hai loại kết cấu:

• Hardwall: Không gian kín, tạo môi trường ổn định lâu dài, thích hợp cho dây chuyền chính, khu QC/QA và các phòng kiểm tra chất lượng nghiêm ngặt. Phòng sạch Hardwall giúp duy trì áp suất, nhiệt độ và độ ẩm ổn định, hạn chế tối đa bụi bám và nhiễm tạp chất.

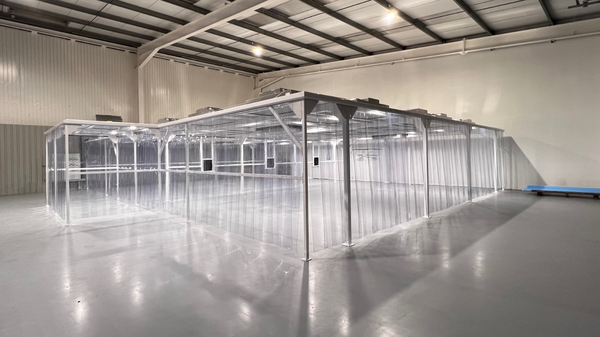

• Softwall: Thiết kế linh hoạt, chi phí đầu tư thấp hơn, phù hợp với pilot line, R&D hoặc các khu vực tạm thời. Phòng sạch Softwall có thể dễ dàng mở rộng, thu hẹp hoặc di chuyển mà không ảnh hưởng đến toàn bộ phòng sạch.

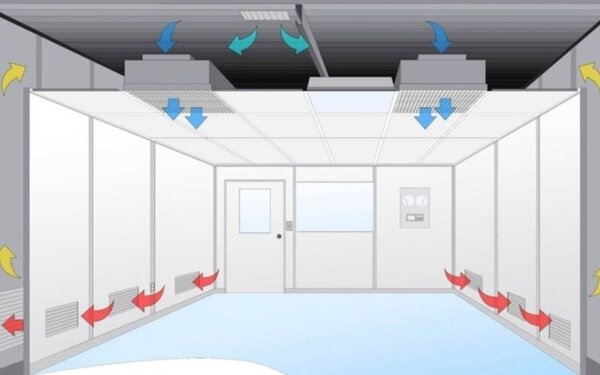

Các nhà máy sản xuất module camera thường kết hợp cả hai loại để tối ưu chi phí và hiệu quả vận hành, sử dụng Laminar Flow cho khu vực lắp ráp chính và Turbulent Flow cho khu vực phụ trợ, lưu trữ hoặc inspection.

>>> Tìm hiểu thêm về: Phòng sạch hardwall là gì? Giải pháp không gian sản xuất ổn định cho nhà máy điện tử

Các thiết bị phòng sạch quan trọng trong phòng sạch điện tử

Trong môi trường sản xuất điện tử, đặc biệt là các nhà máy SMT, module camera hay linh kiện bán dẫn, việc duy trì môi trường sạch và ổn định là yếu tố quyết định chất lượng sản phẩm. Để đạt được điều này, phòng sạch điện tử phải được trang bị một hệ thống thiết bị đồng bộ, hoạt động liên kết chặt chẽ, đáp ứng tiêu chuẩn ISO 14644 và các yêu cầu nghiêm ngặt về kiểm soát bụi, tĩnh điện, nhiệt độ, độ ẩm và áp suất.

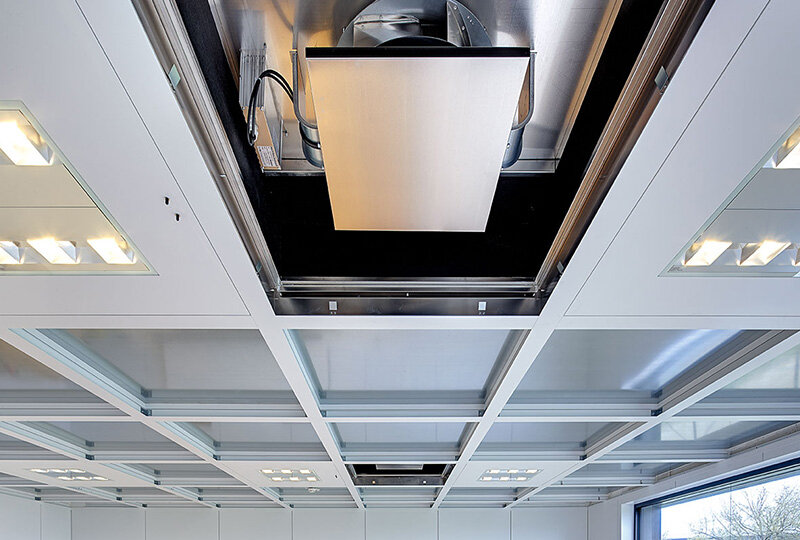

FFU (Fan Filter Unit) là thiết bị trung tâm, còn được ví như "trái tim" của phòng sạch. FFU hút không khí từ phía trên, đi qua bộ lọc HEPA hoặc ULPA, sau đó thổi xuống khu vực sản xuất theo luồng khí tầng dòng (Laminar Flow). Nhờ FFU, phòng sạch duy trì áp suất dương ổn định, loại bỏ hạt bụi siêu nhỏ, và đảm bảo môi trường đạt cấp độ sạch từ ISO Class 8 đến ISO Class 4 tùy nhu cầu. Trong các khu vực sản xuất module camera hay cảm biến, FFU giúp giảm tối đa bụi bám trên bề mặt linh kiện, hạn chế lỗi sản phẩm và tăng tỷ lệ thành phẩm.

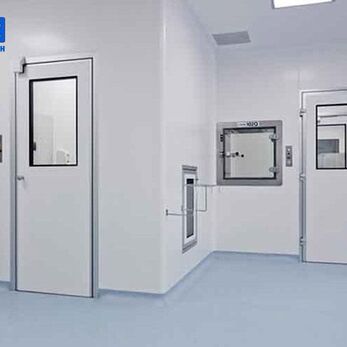

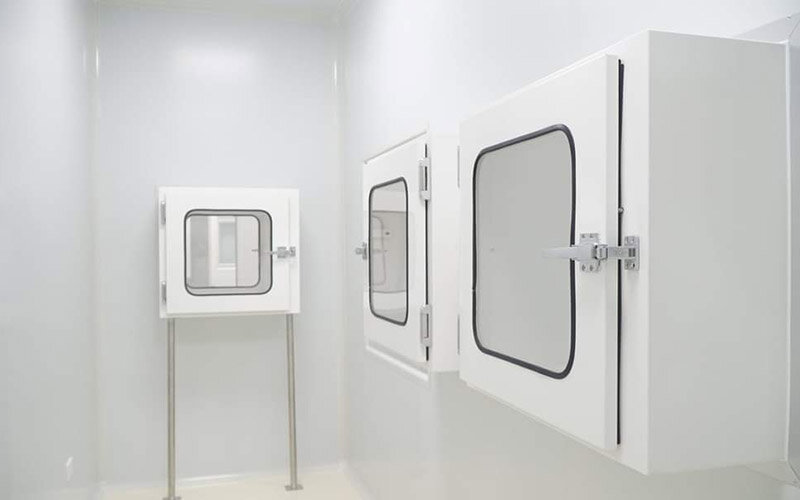

Cửa phòng sạch và Pass Box là các điểm kiểm soát dòng người và vật tư ra vào phòng sạch. Cửa đạt chuẩn được chế tạo từ thép sơn tĩnh điện hoặc nhôm panel cao cấp, với hệ gioăng kín và khóa liên động (Interlock), giữ cho áp suất bên trong không bị suy giảm khi mở cửa. Pass Box cho phép chuyển vật liệu giữa các khu vực sạch mà không cần mở cửa, giảm thiểu thất thoát áp suất và ngăn nhiễm chéo. Việc kiểm soát luồng di chuyển này đặc biệt quan trọng đối với những nhà máy có nhiều cấp độ sạch, từ ISO Class 4 đến Class 7.

Trước khi bước vào khu vực sản xuất, Air Shower giúp loại bỏ bụi trên quần áo và cơ thể nhân sự bằng luồng khí tốc độ cao. Thiết bị này giảm 70–90% lượng bụi, ngăn chặn sự lây lan bụi và tạp chất giữa các khu vực sạch khác nhau, đồng thời hỗ trợ duy trì độ sạch ổn định lâu dài trong phòng sản xuất linh kiện nhạy cảm.

Thiết bị chống tĩnh điện (ESD) cũng là thành phần không thể thiếu trong phòng sạch điện tử. Linh kiện như IC, module camera hay cảm biến rất nhạy cảm với điện tích tĩnh điện. Hệ thống ESD bao gồm thảm, bàn thao tác, dây đeo cổ tay và máy trung hòa ion, đảm bảo rằng nhân sự và vật tư không gây hư hỏng các linh kiện vi mạch. Quản lý tĩnh điện tốt giúp giảm lỗi sản phẩm NG, tăng hiệu suất sản xuất và bảo vệ đầu tư thiết bị cao giá trị.

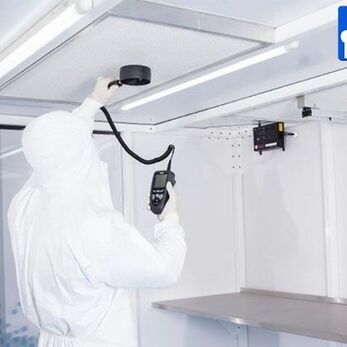

Để duy trì chất lượng môi trường, hệ thống giám sát phòng sạch đóng vai trò then chốt. Thiết bị này liên tục đo lường nhiệt độ, độ ẩm, áp suất vi sai, số lượng hạt bụi và các thông số quan trọng khác. Khi phát hiện bất thường, hệ thống sẽ cảnh báo ngay lập tức, giúp kỹ sư vận hành điều chỉnh kịp thời. Nhờ đó, doanh nghiệp duy trì tiêu chuẩn ISO 14644, giảm rủi ro lỗi sản phẩm, tối ưu chi phí bảo trì và nâng cao hiệu suất dây chuyền.

Tất cả các thiết bị này phối hợp nhịp nhàng tạo nên một môi trường sản xuất điện tử an toàn, sạch và ổn định. FFU cung cấp luồng khí chuẩn, cửa phòng sạch và Pass Box kiểm soát áp suất và dòng người, Air Shower loại bỏ bụi trước khi vào phòng, thiết bị chống tĩnh điện bảo vệ linh kiện và hệ thống giám sát theo dõi toàn diện. Khi được triển khai đồng bộ, các thiết bị này giúp nhà máy SMT, module camera và bán dẫn đạt hiệu suất tối ưu, giảm lỗi sản xuất và đảm bảo chất lượng sản phẩm theo tiêu chuẩn quốc tế.

Lợi ích khi áp dụng phòng sạch đạt chuẩn cho sản xuất module camera

Việc triển khai phòng sạch điện tử đạt chuẩn mang lại lợi ích thiết thực cho các nhà máy sản xuất module camera, SMT và linh kiện nhạy cảm. Môi trường sản xuất ổn định giúp giảm tối đa lỗi sản phẩm, nâng cao tỷ lệ thành phẩm và đảm bảo chất lượng linh kiện, đồng thời duy trì sản xuất liên tục và hiệu quả. Các phòng sạch đạt chuẩn còn giảm rủi ro nhiễm chéo giữa các khu vực sản xuất và QC/QA, tối ưu chi phí vận hành nhờ lựa chọn đúng loại thiết bị và cấp độ sạch phù hợp, đồng thời hỗ trợ mở rộng dây chuyền hoặc triển khai pilot line mà không ảnh hưởng toàn bộ phòng sạch hiện hữu.

Để đạt được những lợi ích này, việc sử dụng thiết bị phòng sạch đạt chuẩn là yếu tố quyết định. Vietnamcleanroom (VCR) là nhà cung cấp thiết bị phòng sạch điện tử hàng đầu, chuyên phục vụ các nhà máy module camera, SMT và linh kiện nhạy cảm với tiêu chuẩn ISO 14644. Các thiết bị bao gồm FFU, cửa phòng sạch, Pass Box, Air Shower, hệ thống giám sát môi trường và thiết bị chống tĩnh điện. Khi sử dụng thiết bị VCR, các doanh nghiệp có thể duy trì môi trường sản xuất ổn định đạt chuẩn ISO Class 5–7, giảm rủi ro bụi bám và hư hỏng linh kiện, triển khai linh hoạt pilot line hoặc mở rộng dây chuyền mà không làm gián đoạn toàn bộ phòng sạch. Đồng thời, lựa chọn thiết bị phù hợp từng khu vực giúp tối ưu chi phí vận hành, đảm bảo hiệu suất và tỷ lệ thành phẩm cao, đáp ứng các yêu cầu khắt khe từ khách hàng toàn cầu.

VCR chỉ cung cấp thiết bị, không thi công hay thiết kế trọn gói, nhưng các sản phẩm của VCR chính là nền tảng để xây dựng phòng sạch module camera đạt chuẩn quốc tế, giúp doanh nghiệp nâng cao chất lượng sản xuất, tăng năng suất và đảm bảo sự ổn định lâu dài trong vận hành.
