Sự phát triển của bán dẫn khiến vấn đề này ngày càng đáng chú ý. Cấu trúc linh kiện nhỏ hơn, mật độ mạch cao hơn và điện áp hoạt động thấp hơn có thể khiến một số thiết bị trở nên nhạy cảm với các hiện tượng tĩnh điện. Một người đi lại trên sàn, một bảng mạch in được rút khỏi túi, một khay nhựa di chuyển trên băng tải hay một màng bảo vệ được bóc khỏi sản phẩm đều có khả năng tạo điện tích.

Vấn đề lớn hơn là chi phí ESD không kết thúc ở giá trị của một linh kiện bị hỏng. Một sự kiện ESD có thể dẫn đến lỗi kiểm tra, sửa chữa lại, phế phẩm, thời gian điều tra, dừng dây chuyền, giảm tỷ lệ sản phẩm đạt - hoặc trong một số trường hợp tạo ra vấn đề chỉ được phát hiện sau khi sản phẩm đã rời nhà máy. Vì thế, kiểm soát ESD cần được nhìn như một phần của kiểm soát quá trình.

Các tiêu chuẩn hiện hành cũng phản ánh cách tiếp cận này. ANSI/ESD S20.20-2021 của EOS/ESD Association và IEC 61340-5-1:2024 đều tập trung vào việc xây dựng, triển khai và duy trì một chương trình kiểm soát ESD thay vì chỉ quy định sử dụng một vài thiết bị chống tĩnh điện riêng lẻ. IEC 61340-5-1:2024 hiện là Phiên bản 3.0, được IEC công bố ngày 21/5/2024.

Điều đó dẫn đến một nguyên tắc quan trọng: kiểm soát ESD hiệu quả không bắt đầu bằng việc mua vòng đeo tay, giày ESD hay thiết bị ion hóa. Nó bắt đầu bằng việc hiểu sản phẩm nhạy đến đâu, điện tích hình thành ở đâu, con người và vật liệu di chuyển như thế nào, sau đó mới thiết kế khu vực được bảo vệ chống phóng tĩnh điện phù hợp với quá trình.

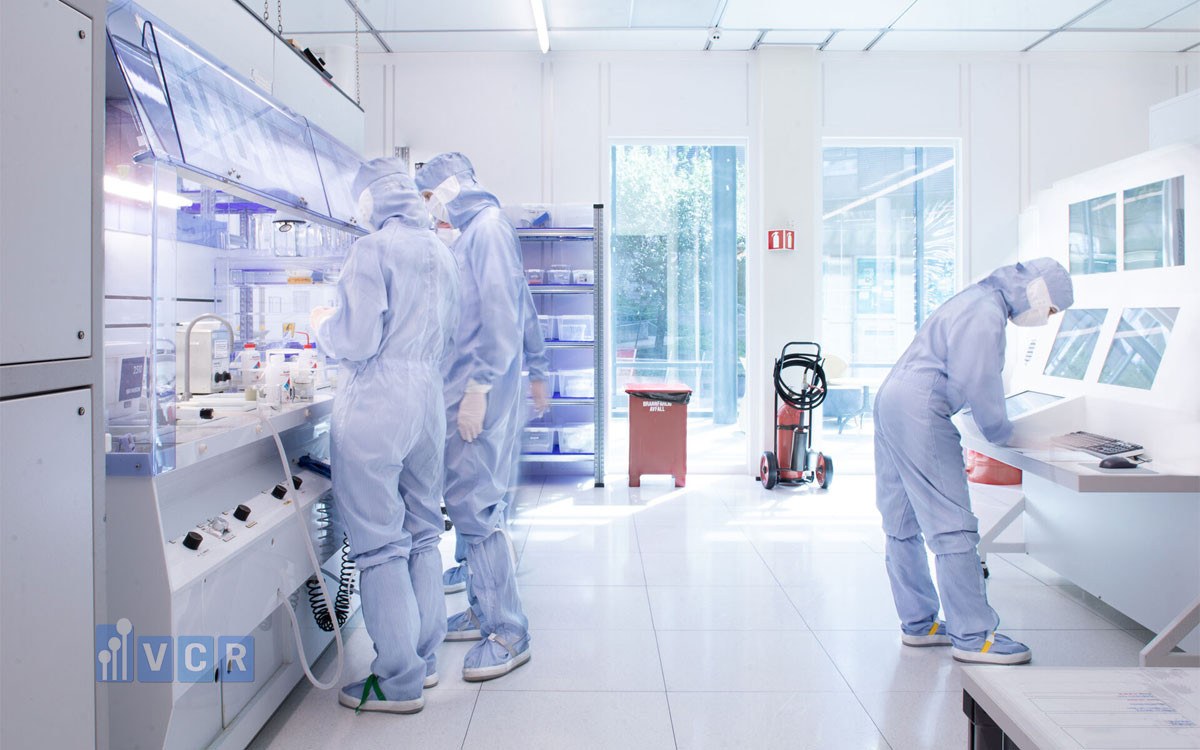

ESD là gì? Vì sao ESD là rủi ro lớn trong sản xuất điện tử?

ESD là viết tắt của Electrostatic Discharge, nghĩa là phóng tĩnh điện. Đây là hiện tượng điện tích được truyền rất nhanh giữa hai vật thể có điện thế khác nhau. Khi sự phóng điện đi qua hoặc tác động lên một linh kiện điện tử nhạy cảm, năng lượng và dòng điện trong khoảng thời gian rất ngắn có thể làm thay đổi hoặc phá hỏng cấu trúc bên trong linh kiện.

Trước khi có ESD thường phải có tĩnh điện. Tĩnh điện xuất hiện khi có sự mất cân bằng điện tích trên một vật thể. Trong môi trường sản xuất, cơ chế rất phổ biến là tiếp xúc và tách rời hai vật liệu. Khi hai bề mặt tiếp xúc, electron có thể được trao đổi. Sau khi hai vật liệu tách ra, một bên có thể mang điện tích dương và bên còn lại mang điện tích âm.

Hiện tượng này được gọi là nhiễm điện do tiếp xúc và tách bề mặt, thường được mô tả đơn giản là nhiễm điện do ma sát. EOS/ESD Association cho biết đây là một trong những cơ chế phổ biến nhất tạo tĩnh điện. Người đi bộ trên sàn, linh kiện được đưa vào hoặc lấy ra khỏi túi, khay chứa hay ống đựng đều có thể tạo điện tích theo cơ chế này.

Điều đáng chú ý là điện tích có thể hình thành trên hầu như mọi loại vật liệu. Mức điện áp phát sinh phụ thuộc vào vật liệu, diện tích tiếp xúc, tốc độ tách, độ ẩm tương đối, đặc tính bề mặt và nhiều yếu tố khác. Vì vậy, không thể nhìn vào một thao tác và đơn giản kết luận rằng thao tác đó “không tạo ESD”.

Một người vận hành cũng là một nguồn tích điện. Khi đế giày liên tục tiếp xúc và tách khỏi sàn, cơ thể có thể tích điện. Nếu người đó sau đó chạm vào chân linh kiện hoặc một phần tử linh kiện nhạy cảm với phóng tĩnh điện, điện tích có thể truyền từ cơ thể sang linh kiện.

Mô hình cơ thể người được sử dụng để mô phỏng một dạng sự kiện như vậy khi đánh giá độ nhạy ESD của linh kiện. EOS/ESD Association mô tả mô hình cơ thể người như mô hình phóng điện từ đầu ngón tay của người đang đứng sang thiết bị.

Một rủi ro khác là mô hình thiết bị tích điện. Trong trường hợp này, chính linh kiện hoặc thiết bị bị tích điện rồi phóng điện rất nhanh khi tiếp xúc với một vật dẫn ở điện thế khác. Mô hình thiết bị tích điện đặc biệt đáng quan tâm trong các dây chuyền tự động tốc độ cao, nơi linh kiện tiếp xúc và tách khỏi khay, băng tải hoặc cơ cấu máy nhiều lần.

Điểm khiến ESD nguy hiểm là người vận hành không nhất thiết cảm nhận được sự kiện đủ sức ảnh hưởng đến linh kiện nhạy cảm. Ngưỡng cảm giác của con người và ngưỡng chịu ESD của linh kiện là hai vấn đề hoàn toàn khác nhau. Do đó, sử dụng cảm giác của người vận hành để xác định “khu vực này có tĩnh điện hay không” là một phương pháp không đáng tin cậy.

ESD vì thế là một rủi ro vô hình: điện tích hình thành âm thầm, sự phóng điện diễn ra rất nhanh, còn hậu quả có thể xuất hiện ở một bước kiểm tra cách đó nhiều giờ hoặc ở một công đoạn khác của nhà máy.

ESD gây ra những loại lỗi nào trong sản xuất điện tử?

Khi ESD tác động lên linh kiện, hậu quả rõ ràng nhất là lỗi hỏng hoàn toàn. Linh kiện có thể ngừng hoạt động ngay hoặc mất một chức năng quan trọng. EOS/ESD Association mô tả các cơ chế có thể bao gồm nóng chảy kim loại, phá hỏng mối nối hoặc hư hỏng lớp oxit.

Dạng lỗi này tương đối “dễ” đối với hệ thống chất lượng bởi sản phẩm có khả năng bị phát hiện tại kiểm tra trong mạch, kiểm tra chức năng hoặc kiểm tra cuối. Nhà máy vẫn chịu chi phí linh kiện, sửa chữa lại và thời gian sản xuất, nhưng ít nhất sản phẩm lỗi có cơ hội được giữ lại trước khi đến khách hàng.

Vấn đề phức tạp hơn là những dạng suy giảm không tạo ra lỗi chức năng tức thời. Thuật ngữ lỗi tiềm ẩn hoặc khuyết tật tiềm ẩn thường được dùng để mô tả trường hợp một thiết bị hoạt động bình thường trong một thời gian rồi mới xuất hiện sự cố, và sự cố đó có thể liên quan đến một sự kiện ESD xảy ra trước đó. Tuy nhiên, chính tài liệu cơ bản của EOS/ESD Association cũng lưu ý rằng khái niệm lỗi tiềm ẩn còn có những tranh luận kỹ thuật và không nên mặc nhiên quy mọi lỗi muộn cho ESD.

Điều này rất quan trọng khi phân tích lỗi. ESD không nên trở thành một “nguyên nhân tiện lợi” cho mọi lỗi ngoài thị trường mà không có bằng chứng. Nếu nghi ngờ ESD, nhà máy cần xem xét dữ liệu quá trình, vị trí xảy ra, thiết bị, lịch sử kiểm soát ESD và phân tích vật lý của linh kiện khi cần thiết.

Xem thêm: Các thông tin cơ bản về tiêu chuẩn chống tĩnh điện trong phòng sạch

Ở cấp cấu trúc bán dẫn, ESD có thể liên quan đến đánh thủng lớp oxit cổng, tổn thương mối nối, tổn thương đường kim loại hoặc những thay đổi làm tăng dòng rò. Hậu quả cụ thể phụ thuộc vào kiến trúc linh kiện, đường phóng điện và năng lượng của sự kiện.

Một linh kiện không nhất thiết phải “cháy” hoàn toàn mới gây vấn đề chất lượng. Nếu một thông số điện bị thay đổi ra ngoài giới hạn kỹ thuật, thiết bị đã không còn đạt yêu cầu dù vẫn hoạt động ở mức nào đó. Vì thế, định nghĩa hư hỏng do tĩnh điện tập trung vào sự thay đổi khiến thiết bị không còn đáp ứng một hoặc nhiều thông số yêu cầu.

Trong thực tế nhà máy, điều này tạo ra ba lớp tổn thất. Lớp đầu tiên là lỗi bị phát hiện ngay. Lớp thứ hai là lỗi phát hiện ở công đoạn phía sau dây chuyền - khiến chi phí sửa chữa lớn hơn vì sản phẩm đã trải qua nhiều công đoạn. Lớp thứ ba là những vấn đề chỉ xuất hiện sau khi sản phẩm rời nhà máy, nơi chi phí kỹ thuật trở thành chi phí thương mại và uy tín.

Vì vậy, mục tiêu của kiểm soát ESD không phải chỉ làm giảm số linh kiện “chết ngay”. Mục tiêu lớn hơn là làm cho quá trình xử lý linh kiện có độ ổn định cao và loại bỏ một nguồn biến động mà hệ thống kiểm tra cuối không thể kiểm soát hoàn toàn.

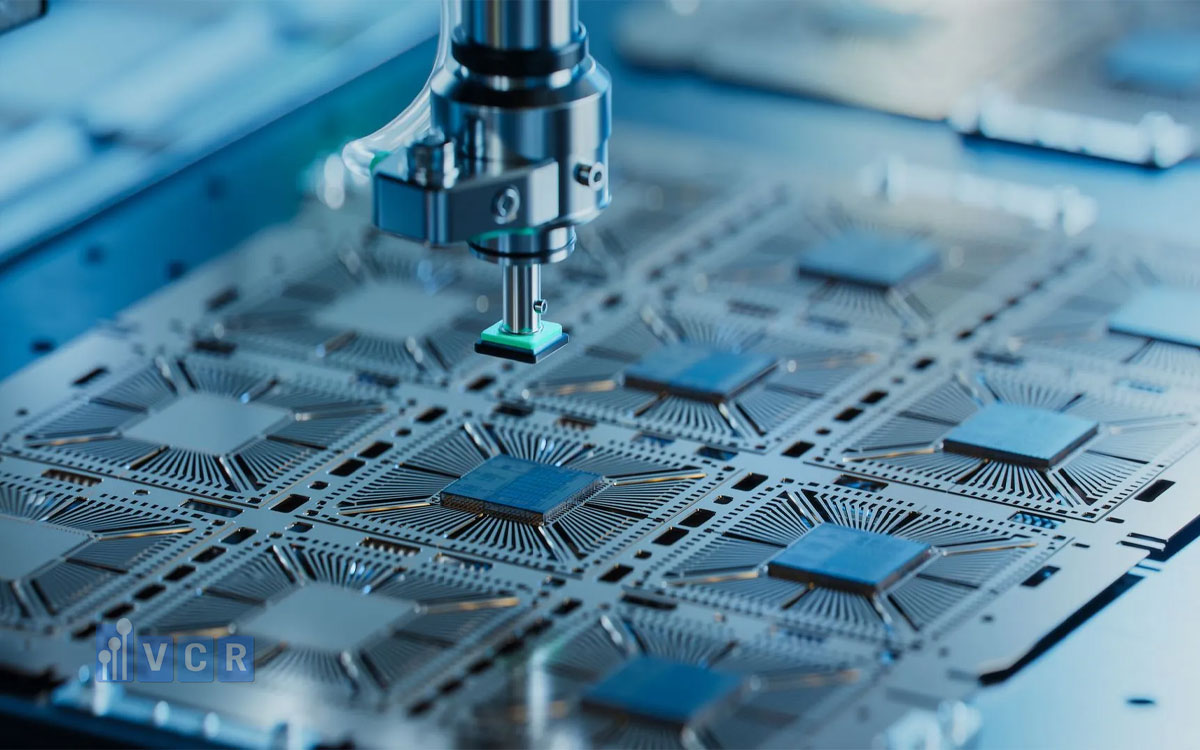

Vì sao ESD làm tăng tỷ lệ lỗi và giảm tỷ lệ sản phẩm đạt trong nhà máy điện tử?

Tỷ lệ sản phẩm đạt là tỷ lệ sản phẩm đạt yêu cầu so với tổng số sản phẩm được đưa qua một quá trình. Trong sản xuất điện tử, một chỉ số quan trọng khác là tỷ lệ sản phẩm đạt ngay lần kiểm tra đầu tiên mà không cần sửa chữa lại.

Giả sử một dây chuyền sản xuất 10.000 bảng mạch mỗi ngày. Nếu ESD làm tăng chỉ một tỷ lệ nhỏ số linh kiện lỗi, ảnh hưởng không dừng ở việc thay số linh kiện đó. Bảng mạch phải được phát hiện, tách khỏi dây chuyền, phân tích, sửa chữa, kiểm tra lại và đưa trở lại quy trình. Mỗi bước đều sử dụng nhân lực, thiết bị và thời gian.

Chuỗi tổn thất có thể diễn ra như sau: ESD → hư hỏng linh kiện → lỗi kiểm tra → sửa chữa lại → giảm tỷ lệ đạt ngay lần đầu → tăng thời gian chu kỳ → tăng chi phí sản xuất.

Nếu bảng mạch không thể sửa, chi phí chuyển thành phế phẩm. Nhưng giá trị phế phẩm lúc này không chỉ là giá linh kiện chịu ESD. Các linh kiện tốt khác, bảng mạch in, kem hàn, thời gian máy SMT và lao động đã được tích lũy vào sản phẩm trước khi lỗi được phát hiện.

Nếu lỗi xuất hiện sau khi giao hàng, chuỗi chi phí dài hơn: ESD hoặc suy giảm liên quan → sản phẩm vượt qua kiểm tra → lỗi ngoài thị trường → trả hàng → phân tích lỗi → bảo hành → hậu cần → ảnh hưởng quan hệ khách hàng.

Đây là lý do chi phí do chất lượng kém - thường lớn hơn nhiều giá trị vật liệu lỗi nhìn thấy trực tiếp. Một linh kiện trị giá vài đô la có thể tạo ra hàng chục hoặc hàng trăm đô la chi phí khi nó đã được tích hợp vào module, sản phẩm cuối hoặc thiết bị của khách hàng.

ESD còn gây một dạng chi phí ít được thể hiện rõ trên báo cáo: thời gian kỹ thuật. Khi một lỗi xuất hiện không ổn định, nhóm kỹ thuật quá trình, chất lượng và thiết bị có thể dành nhiều ngày để tìm nguyên nhân. Nếu dữ liệu ESD không đầy đủ, đội kỹ thuật phải kiểm tra hàng loạt biến số như nhiệt độ hàn, mối hàn, phần mềm nhúng, linh kiện đầu vào, đồ gá và máy kiểm tra.

Một chương trình kiểm soát ESD tốt giúp loại bỏ hoặc giảm một nhóm nguyên nhân khỏi hệ thống. Khi nối đất, kiểm soát con người, ion hóa, bao bì và xác minh được duy trì ổn định, kỹ sư có thể có mức độ tin cậy cao hơn rằng ESD không phải nguồn biến động chính trong một khu vực được kiểm soát.

Do đó, kiểm soát ESD có mối quan hệ trực tiếp với tỷ lệ sản phẩm đạt nhưng không nên diễn giải quá đơn giản rằng “lắp ESD sẽ tăng tỷ lệ sản phẩm đạt một tỷ lệ cố định”. Mức cải thiện phụ thuộc vào độ nhạy linh kiện, tình trạng hiện tại của nhà máy và mức độ ESD đang đóng góp vào lỗi.

Giá trị của kiểm soát ESD nằm ở việc giảm xác suất xảy ra một cơ chế gây lỗi - có khả năng tác động đến sản phẩm nhưng khó nhìn thấy bằng mắt. Nó biến một rủi ro không kiểm soát thành một biến số có thể thiết kế, đo lường và xác minh.

ESD hình thành trong nhà máy điện tử như thế nào?

Nhiễm điện do tiếp xúc và tách bề mặt là cơ chế phổ biến nhất. Hai vật liệu tiếp xúc, electron được trao đổi và khi tách ra mỗi vật có thể giữ một điện tích khác nhau. Tốc độ tách, diện tích tiếp xúc, vật liệu và độ ẩm đều ảnh hưởng đến lượng điện tích hình thành. EOS/ESD Association nhấn mạnh rằng ngay cả vật liệu tưởng như bình thường cũng có thể bị tích điện theo cơ chế này.

Trong một nhà máy, hiện tượng tiếp xúc - tách rời xảy ra gần như liên tục. Đế giày tiếp xúc và tách khỏi sàn. Ghế ma sát với quần áo. Bảng mạch in trượt trong giá chứa. Linh kiện rời băng linh kiện trong máy gắp đặt linh kiện. Màng bảo vệ bị bóc khỏi màn hình hoặc tấm vật liệu.

Khay nhựa, túi polyethylene thông thường, xốp, băng keo và một số vật liệu đóng gói có thể trở thành nguồn điện tích đáng kể. Vì lý do đó, vật liệu đưa vào khu vực bảo vệ chống phóng tĩnh điện không thể được đánh giá chỉ dựa trên độ sạch hạt hoặc tiện lợi hậu cần.

Vật dẫn điện - cho phép điện tích di chuyển tương đối dễ dàng trên bề mặt hoặc qua vật liệu. Nếu một vật dẫn tích điện được nối với đất - bằng một đường dẫn phù hợp, điện tích có thể được tiêu tán.

Vật liệu cách điện - lại hành xử khác. Điện tích có thể tồn tại cục bộ trên bề mặt và không dễ dàng di chuyển đến điểm nối đất. EOS/ESD Association lưu ý rằng nối đất không thể loại bỏ điện tích hiệu quả khỏi nhiều vật liệu cách điện phổ biến vì không tồn tại đường dẫn đủ dẫn điện để điện tích thoát đi trong thời gian phù hợp.

Đây là lý do một nguyên tắc “mọi thứ đều nối đất” chưa đủ để giải quyết ESD. Một túi nhựa cách điện đặt trên bàn đã nối đất vẫn có thể giữ điện tích. Một tấm màng cách điện nằm bên cạnh linh kiện nhạy cảm vẫn có thể tạo trường tĩnh điện - dù bàn và người vận hành đều đã được nối đất.

Xem thêm: Lý do vật liệu phòng sạch trở thành yếu tố bắt buộc trong nhà máy điện tử hiện đại

Một vật dẫn cũng có thể trở nên nguy hiểm nếu nó bị cô lập điện khỏi đất. Ví dụ, một dụng cụ kim loại đặt trên bề mặt cách điện có thể tích điện nhưng không có đường thoát. Khi dụng cụ sau đó chạm vào linh kiện nhạy cảm với phóng tĩnh điện hoặc một vật dẫn điện khác, sự phóng điện có thể xảy ra.

Cảm ứng tĩnh điện tạo thêm một cơ chế. Một vật tích điện đặt gần vật dẫn điện có thể làm phân bố điện tích trên vật dẫn điện thay đổi mà không cần tiếp xúc trực tiếp. Nếu hệ thống sau đó thay đổi trạng thái nối đất hoặc khoảng cách, điện tích có thể tạo ra sự kiện không mong muốn.

Vì vậy, một đánh giá rủi ro ESD phải xem toàn bộ môi trường chứ không chỉ bàn thao tác. Người, sàn, xe đẩy, khay, dụng cụ, máy tự động, bao bì, màng, nhãn - và vật liệu bảo vệ đều có thể tham gia vào chuỗi tạo điện tích.

Có thể hình dung cơ chế cơ bản như sau: Nguồn phát sinh điện tích → vật thể tích điện → hình thành chênh lệch điện thế → tiếp xúc hoặc điều kiện phóng điện xuất hiện → ESD → năng lượng đi qua hoặc tác động lên linh kiện nhạy cảm với phóng tĩnh điện.

Kiểm soát ESD chính là phá vỡ chuỗi này tại nhiều điểm: giảm phát sinh điện tích khi có thể, nối đất vật dẫn điện, trung hòa vật liệu cách điện bằng ion hóa, duy trì cùng điện thế - và bảo vệ linh kiện trong bao bì phù hợp khi chúng rời khu vực bảo vệ chống phóng tĩnh điện.

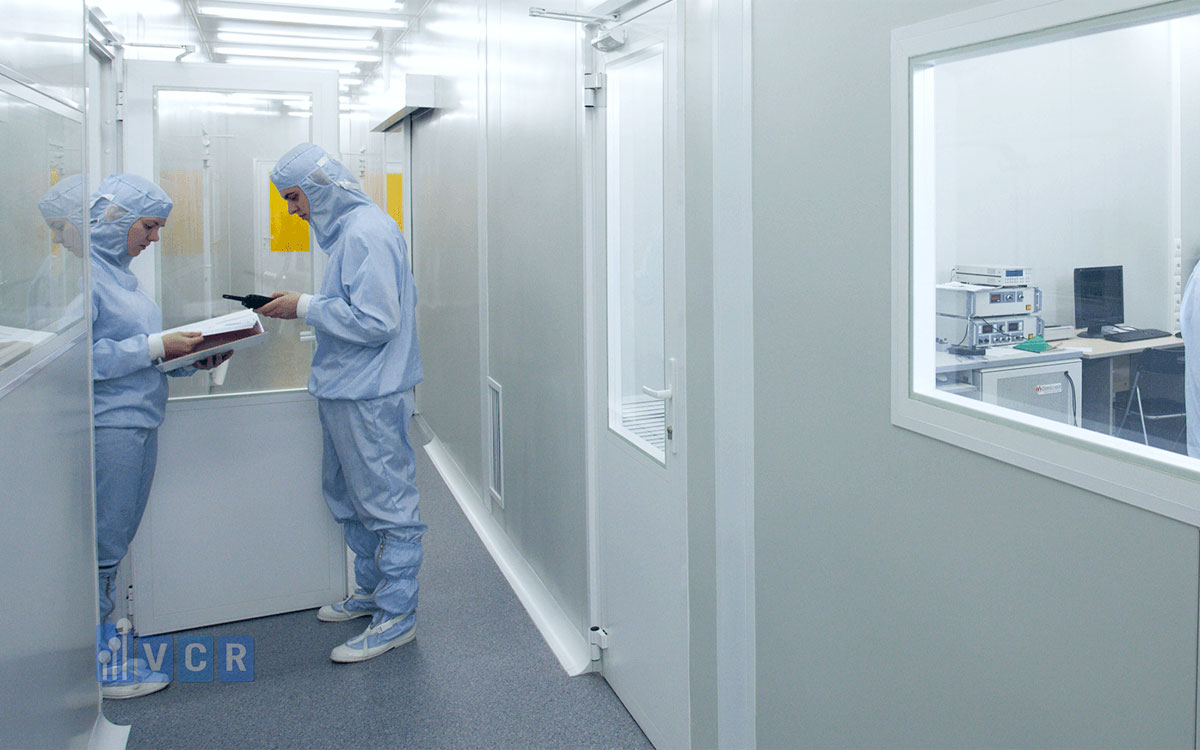

Khu vực bảo vệ chống phóng tĩnh điện - khu vực được bảo vệ chống phóng tĩnh điện là gì?

EPA là viết tắt của ESD Protected Area, nghĩa là khu vực được bảo vệ chống phóng tĩnh điện. Đây là khu vực mà các vật thể, con người và hoạt động có khả năng ảnh hưởng đến linh kiện nhạy cảm với phóng tĩnh điện được kiểm soát theo một chương trình kiểm soát ESD xác định.

Khu vực bảo vệ chống phóng tĩnh điện có thể chỉ là một bàn làm việc, nhưng cũng có thể là cả phòng, dây chuyền SMT, khu vực kiểm tra, kho linh kiện hoặc một phần lớn của nhà máy. Quy mô khu vực bảo vệ chống phóng tĩnh điện phụ thuộc vào nơi linh kiện nhạy cảm với phóng tĩnh điện được lấy ra khỏi bao bì bảo vệ - và bắt đầu tiếp xúc với môi trường sản xuất.

Tìm hiểu: 3 lỗi phổ biến khi thiết kế phòng sạch SMT

Một sai lầm phổ biến là coi khu vực bảo vệ chống phóng tĩnh điện đồng nghĩa với “bàn có thảm ESD và dây dây đeo cổ tay”. Trên thực tế, khu vực bảo vệ chống phóng tĩnh điện phải xem xét tất cả nguồn tạo điện tích và đường phóng điện có liên quan tới linh kiện. Một bàn làm việc điển hình có thể sử dụng bề mặt làm việc kiểm soát tĩnh điện, dây đeo cổ tay, điểm nối đất chung, dụng cụ phù hợp và thiết bị ion hóa khi có vật liệu cách điện cần thiết cho quá trình.

Khu vực có người thường xuyên di chuyển có thể cần sàn kiểm soát tĩnh điện, kết hợp giày kiểm soát tĩnh điện phù hợp. Ghế, xe đẩy và rack cũng cần được xem xét theo cách chúng tiếp xúc với người và linh kiện nhạy cảm với phóng tĩnh điện. Trang phục kiểm soát tĩnh điện có thể được sử dụng khi quần áo thông thường tạo rủi ro hoặc khi yêu cầu quá trình đòi hỏi mức kiểm soát cao hơn. Trong phòng sạch điện tử, trang phục có thể phải đồng thời đáp ứng yêu cầu về phát sinh hạt và đặc tính tĩnh điện.

Liên kết đẳng thế là một nguyên tắc cốt lõi. Mục tiêu là hạn chế chênh lệch điện thế nguy hiểm giữa người, bàn làm việc, thiết bị và các vật dẫn điện liên quan. Khi các vật ở gần cùng điện thế, động lực tạo ra một phóng điện lớn giữa chúng được giảm. Nối đất là một công cụ chính để đạt mục tiêu này với vật dẫn điện. EOS/ESD Association mô tả nối đất là phương tiện chủ yếu để kiểm soát điện tích trên thiết bị và nhiều dụng cụ hỗ trợ sản xuất.

Nhưng khu vực bảo vệ chống phóng tĩnh điện không nên biến thành khu vực chứa càng nhiều thiết bị ESD càng tốt. Mỗi yếu tố kiểm soát phải giải quyết một cơ chế rủi ro cụ thể. Nếu không có vật liệu cách điện không thể loại bỏ, thiết bị ion hóa có thể không phải ưu tiên cao nhất. Nếu người chỉ làm việc ở vị trí ngồi, giày-sàn có thể đóng vai trò khác khu vực di chuyển liên tục.

Khu vực bảo vệ chống phóng tĩnh điện hiệu quả vì nó biến kiểm soát ESD từ hành vi cá nhân thành thuộc tính của môi trường sản xuất. Người vận hành không cần mỗi lần chạm linh kiện lại tự hỏi mình có đang tích điện hay không. Hệ thống đã được thiết kế để liên tục giữ người, thiết bị và vật liệu trong điều kiện an toàn xác định.

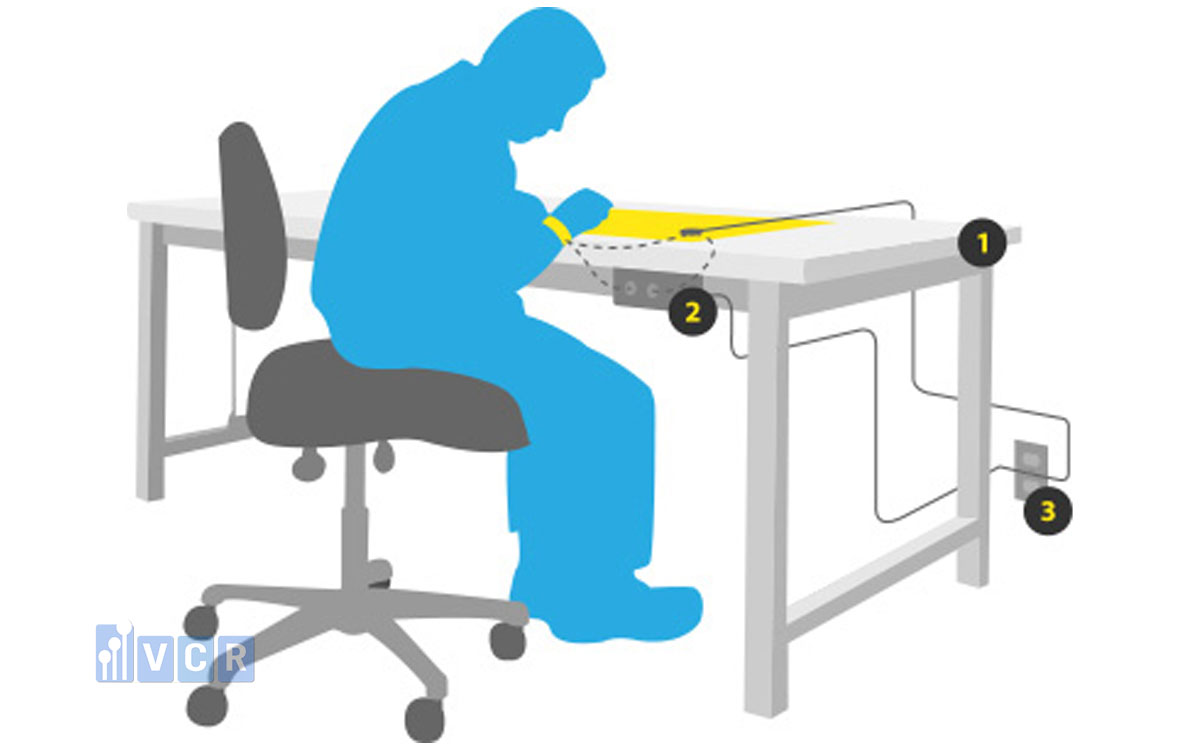

Nối đất, dây đeo cổ tay và giày ESD hoạt động như thế nào?

Nối đất là một trong những nguyên tắc nền tảng của kiểm soát ESD đối với vật dẫn điện và con người. Khi một vật dẫn điện tích điện được kết nối với đất qua một đường dẫn phù hợp, điện tích có thể tiêu tán để đưa vật dẫn điện về điện thế tham chiếu.

Con người cũng có thể được nối đất. Với người làm việc tại vị trí ngồi, dây đeo cổ tay là một giải pháp phổ biến. Phần tiếp xúc của dây giữ liên hệ điện với da, sau đó nối người vận hành với hệ thống nối đất qua dây dẫn được thiết kế phù hợp.

Mục tiêu không phải “xả điện thật nhanh bằng mọi giá”. Một hệ thống nối đất cho con người phải vừa hỗ trợ kiểm soát điện tích vừa đáp ứng các yêu cầu an toàn điện thích hợp. Do đó, cấu hình và các phần tử điện trở được sử dụng theo tiêu chuẩn và thiết kế hệ thống chứ không nên tự tạo bằng cách nối trực tiếp tùy ý.

Thiết bị giám sát dây đeo cổ tay liên tục có thể theo dõi trạng thái kết nối trong quá trình làm việc. Lợi ích của hệ thống này là phát hiện dây đứt, kết nối sai hoặc tình trạng mất tiếp xúc thay vì chỉ kiểm tra một lần vào đầu ca rồi giả định hệ thống vẫn tốt trong tám giờ tiếp theo. Khi người vận hành phải di chuyển, hệ thống giày và sàn kiểm soát tĩnh điện - trở nên quan trọng. giày ESD, dây nối đất gót chân hoặc các dạng giày phù hợp tạo đường dẫn từ cơ thể qua sàn xuống hệ thống nối đất.

Hiệu quả phải được xem như một hệ thống chứ không phải hai sản phẩm độc lập. Một đôi giày ESD tốt trên một sàn cách điện không tạo ra cùng kết quả như giày được đánh giá cùng sàn kiểm soát tĩnh điện phù hợp. Ngược lại, sàn tốt nhưng giày không phù hợp cũng có thể làm gián đoạn đường dẫn.

Tham khảo: Một số dụng cụ chống tĩnh điện trong phòng sạch

Một nguyên tắc quan trọng là không áp dụng nối đất cho mọi vật thể mà không hiểu vật liệu. Với vật liệu cách điện, nối một dây đất vào một điểm thường không làm điện tích phân bố trên bề mặt biến mất. EOS/ESD Association khuyến nghị khi vật liệu cách điện cần thiết không thể loại bỏ khỏi khu vực bảo vệ chống phóng tĩnh điện, ion hóa có thể được sử dụng để trung hòa điện tích.

Vì vậy, nối đất và giày là những lớp kiểm soát rất quan trọng nhưng chỉ giải quyết một phần của ESD. Hệ thống hoàn chỉnh vẫn phải xem xét vật liệu cách điện, bao bì, thiết bị tự động và cách vật liệu được xử lý.

Ionizer có vai trò gì trong kiểm soát ESD?

Ionizer - thiết bị ion hóa được sử dụng để tạo các ion dương và ion âm trong không khí nhằm hỗ trợ trung hòa điện tích trên các vật thể mà nối đất không thể xử lý hiệu quả, đặc biệt là vật liệu cách điện.

Nguyên lý tương đối đơn giản. Một vật mang điện tích âm sẽ thu hút ion dương nhiều hơn và ngược lại. Khi các ion có dấu trái ngược tới bề mặt, điện tích được trung hòa dần. EOS/ESD Association mô tả thiết bị ion hóa cân bằng như công cụ có khả năng tạo cả ion dương và âm nhằm đưa điện tích thuần của vật thể về gần trạng thái trung hòa.

Điều này đặc biệt hữu ích với khay nhựa, màng, băng vật liệu, thủy tinh, một số loại bao gói, thấu kính và nhiều vật liệu không thể đơn giản nối xuống đất. Nếu những vật liệu đó nằm gần linh kiện nhạy cảm với phóng tĩnh điện, trường tĩnh điện của chúng có thể trở thành một phần của rủi ro.

Thiết bị ion hóa có nhiều dạng:

• Quạt ion - thổi luồng khí đã ion hóa đến vùng làm việc
• Thanh ion hóa - thường được lắp dọc dây chuyền hoặc gần bề mặt vật liệu chuyển động
• Thiết bị ion hóa treo phía trên - phục vụ bàn làm việc
• Vòi ion hóa - có thể tập trung ion vào một vùng hoặc kết hợp với khí làm sạch trong ứng dụng phù hợp.

Hai thông số thường được quan tâm là thời gian trung hòa điện tích và điện áp cân bằng. thời gian trung hòa điện tích cho biết hệ thống mất bao lâu để giảm điện áp của một vật hoặc tấm kiểm tra từ mức xác định xuống mức thấp hơn. điện áp cân bằng phản ánh mức cân bằng giữa ion dương và âm.

Khoảng cách làm việc có ảnh hưởng lớn. Ionizer đặt quá xa hoặc dòng khí không đưa ion tới bề mặt cần kiểm soát có thể không đạt hiệu quả thiết kế. Do đó, chỉ nhìn thấy thiết bị ion hóa đang chạy không chứng minh rằng vị trí linh kiện đang được bảo vệ.

Ionizer cũng cần vệ sinh và xác minh - định kỳ. điện cực - bị bẩn có thể làm thay đổi hiệu năng. Điều kiện dòng khí, vị trí máy hoặc fixture mới cũng có thể ảnh hưởng tới quá trình trung hòa.

Điểm cần ghi nhớ là thiết bị ion hóa không thay thế nối đất. nối đất vẫn là phương pháp ưu tiên cho vật dẫn điện và con người khi áp dụng được. ion hóa chủ yếu giải quyết phần mà nối đất không xử lý hiệu quả, đặc biệt là vật liệu cách điện.

Một chương trình kiểm soát ESD tốt vì thế thường đi theo thứ tự: loại bỏ vật liệu sinh điện không cần thiết; nối đất vật dẫn điện và con người; sau đó sử dụng ion hóa cho những nguồn điện tích cách điện cần thiết còn lại.

Độ ẩm và phòng sạch ảnh hưởng đến ESD như thế nào?

Độ ẩm tương đối có ảnh hưởng đến khả năng tích tụ tĩnh điện. Trong điều kiện khô, nhiều bề mặt giữ điện tích lâu hơn, vì vậy mùa khô hoặc không gian có độ ẩm thấp thường tạo thách thức ESD lớn hơn. Tuy nhiên, tăng độ ẩm không thể được coi là một chương trình kiểm soát ESD. EOS/ESD Association lưu ý rằng sự hình thành điện tích tĩnh - vẫn có thể xảy ra ngay cả ở độ ẩm tương đối cao. Độ ẩm chỉ là một trong nhiều yếu tố ảnh hưởng đến mức tích điện.

Điều này đặc biệt quan trọng trong phòng sạch điện tử. Nhà máy có thể phải duy trì độ ẩm trong một khoảng nhất định vì chất lượng sản phẩm, hóa học quá trình, vật liệu quang khắc, vật liệu hút ẩm hoặc yêu cầu điều kiện làm việc. Không thể tùy ý nâng độ ẩm chỉ để giảm tĩnh điện.

Kiểm soát phòng sạch và kiểm soát ESD vì vậy là hai hệ thống khác nhau nhưng có vùng giao nhau lớn. phòng sạch tập trung vào nhiễm bẩn và điều kiện môi trường. kiểm soát ESD tập trung vào điện tích, điện thế và sự phóng điện có khả năng làm hỏng thiết bị. Một phòng sạch đạt ISO Class cao không tự động là EPA. Panel sạch, lọc HEPA và airflow tốt không đảm bảo sàn có điện trở phù hợp, nhân viên được nối đất hay vật liệu cách điện đã được kiểm soát. Ngược lại, một khu vực bảo vệ chống phóng tĩnh điện tốt cũng không tự động là phòng sạch. Thảm ESD hoặc một loại vật liệu tiêu tán tĩnh điện có thể kiểm soát tĩnh điện rất tốt nhưng phát sinh hạt hoặc khó vệ sinh, khiến nó không phù hợp môi trường sạch.

Do đó, vật liệu dùng trong phòng sạch điện tử phải được đánh giá đa tiêu chí. sàn kiểm soát tĩnh điện cần đáp ứng đặc tính điện đồng thời có bề mặt bền, khả năng vệ sinh và mức phát sinh hạt phù hợp. mối nối và chất kết dính cũng phải tương thích với yêu cầu phòng sạch.
Trang phục phòng sạch kiểm soát tĩnh điện là một ví dụ khác. Trang phục cần hạn chế hạt từ cơ thể người nhưng đồng thời phải quản lý điện tích trên chính quần áo. Sợi dẫn điện có thể được tích hợp trong vải để tạo đặc tính điện phù hợp.

FFU, Air Shower và các thiết bị phòng sạch khác cũng phải được xem xét trong bối cảnh ESD nếu nằm trong khu vực xử lý linh kiện nhạy cảm với phóng tĩnh điện. Vật liệu bề mặt, nối đất của thiết bị và tương tác với dòng người có thể ảnh hưởng đến hệ thống.

Trong bán dẫn phòng sạch, sự phối hợp này càng quan trọng bởi cả nhiễm hạt - và hiện tượng tĩnh điện - đều có thể ảnh hưởng đến tỷ lệ sản phẩm đạt. Thậm chí tĩnh điện có thể thu hút particle đến bề mặt wafer hoặc linh kiện, tạo thêm mối liên hệ giữa kiểm soát ESD và nhiễm bẩn kiểm soát. EOS/ESD Association cũng lưu ý rằng hạt trong không khí bị hút tới wafer hoặc mạch điện có thể tạo khuyết tật và làm giảm tỷ lệ sản phẩm đạt.

Vì vậy, một dự án phòng sạch điện tử tốt phải xác định yêu cầu ESD từ giai đoạn thiết kế, không phải xây xong phòng sạch rồi mới trải thêm thảm ESD hoặc đặt thiết bị ion hóa vào vị trí còn trống.

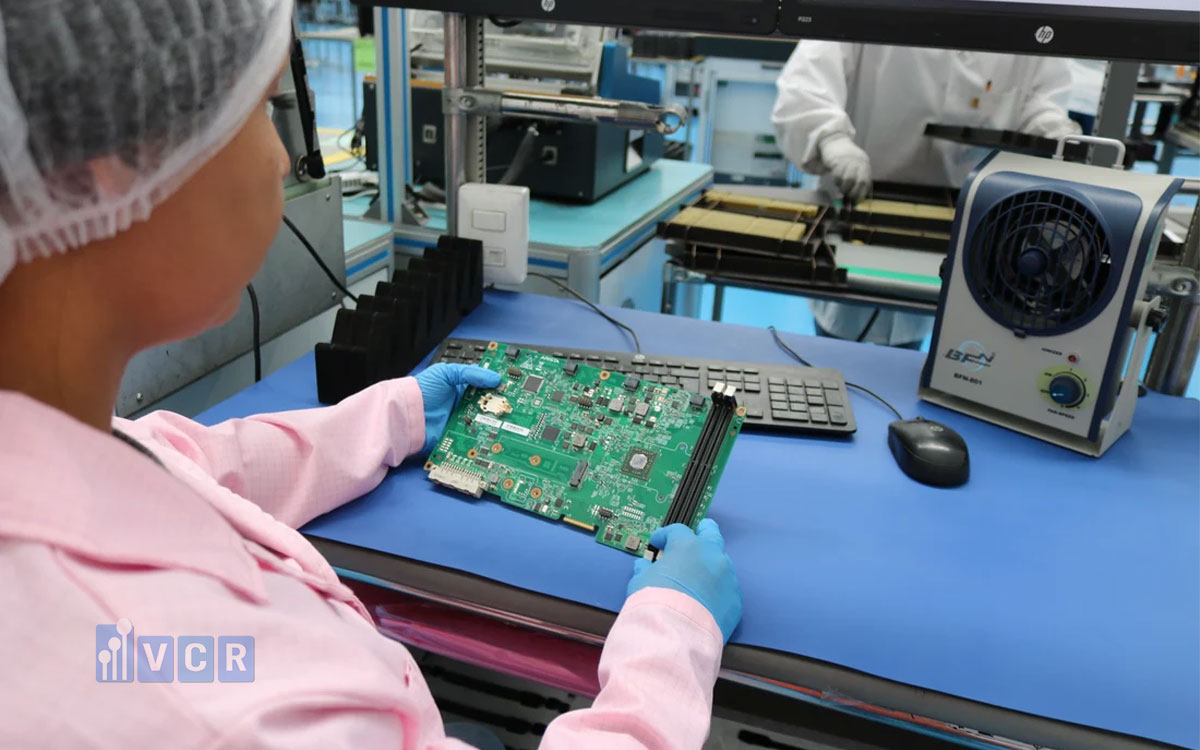

Những tiêu chuẩn ESD nào thường được sử dụng trong sản xuất điện tử?

Hai tài liệu được sử dụng rộng rãi trong xây dựng chương trình kiểm soát ESD là ANSI/ESD S20.20 và IEC 61340-5-1. Chúng cung cấp khuôn khổ cho việc thiết lập, triển khai và duy trì chương trình kiểm soát nhằm bảo vệ linh kiện, cụm linh kiện và thiết bị điện tử nhạy cảm với hiện tượng tĩnh điện.

ANSI/ESD S20.20-2021 được EOS/ESD Association công bố với tên “ESD Association Standard for the Development of an Electrostatic Discharge Control Program for Protection of Electrical and Electronic Parts, Assemblies, and Equipment”. Tài liệu tập trung vào cả yêu cầu quản lý - và yêu cầu kỹ thuật.

IEC 61340-5-1:2024 có tên “Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements”. Đây là Phiên bản 3.0, công bố ngày 21/5/2024. IEC cho biết tài liệu áp dụng cho các tổ chức sản xuất, xử lý, lắp ráp, đóng gói, thử nghiệm, vận chuyển hoặc bằng cách khác xử lý linh kiện và thiết bị điện/điện tử trong phạm vi độ nhạy được định nghĩa.

Phiên bản IEC 2024 thay thế IEC 61340-5-1:2016. Những cập nhật được IEC nêu bao gồm điều chỉnh đánh giá sản phẩm, cập nhật khái niệm vật liệu cách điện và vật dẫn bị cô lập điện, bổ sung tham chiếu xác minh tuân thủ cũng như cập nhật yêu cầu liên quan bao bì.

EOS/ESD Association mô tả IEC 61340-5-1 là tương đương về kỹ thuật với ANSI/ESD S20.20. Điều này có nghĩa hai tiêu chuẩn chia sẻ nền tảng kiểm soát rất gần nhau, mặc dù doanh nghiệp vẫn cần sử dụng đúng tài liệu được khách hàng hoặc hệ thống chứng nhận của mình yêu cầu.

Một chương trình kiểm soát ESD theo các khuôn khổ này không chỉ nói đến dây đeo cổ tay. Các nhóm vấn đề có thể bao gồm nối đất cho con người, khu vực bảo vệ chống phóng tĩnh điện, thiết bị bảo vệ chống tĩnh điện, đánh giá sản phẩm, xác minh tuân thủ, bao bì, đào tạo và tài liệu.

Đánh giá sản phẩm nhằm chứng minh sản phẩm hoặc hạng mục kiểm soát được lựa chọn có khả năng đáp ứng yêu cầu thiết kế. Xác minh tuân thủ lại kiểm tra định kỳ xem hạng mục kiểm soát trong sử dụng thực tế có còn đáp ứng yêu cầu hay không.

Sự khác biệt này rất quan trọng. Một loại sàn có chứng nhận từ nhà sản xuất không có nghĩa hệ thống sàn sau hai năm sử dụng vẫn hoạt động đúng. Một thiết bị ion hóa có thông số kỹ thuật tốt khi mới mua không chứng minh rằng sau nhiều tháng bụi bám lên điện cực nó vẫn giữ thời gian tiêu tán tĩnh điện và độ cân bằng phù hợp.

Tiêu chuẩn vì thế không nên được sử dụng như danh sách mua thiết bị. Chúng cung cấp logic quản lý vòng đời cho toàn bộ chương trình kiểm soát ESD: xác định yêu cầu, đánh giá hạng mục kiểm soát, đào tạo, xác minh định kỳ, quản lý hồ sơ và xử lý những trường hợp không đáp ứng.

Làm thế nào xây dựng chương trình kiểm soát ESD cho nhà máy điện tử?

Một chương trình kiểm soát ESD hiệu quả nên bắt đầu từ sản phẩm chứ không phải danh mục thiết bị. Câu hỏi đầu tiên là nhà máy đang xử lý loại linh kiện nhạy cảm với phóng tĩnh điện nào và mức độ nhạy của chúng ra sao. Nếu không biết độ nhạy sản phẩm, rất khó xác định mức kiểm soát phù hợp.

Mô hình cơ thể người và mô hình thiết bị tích điện là hai mô hình quan trọng dùng để mô tả độ nhạy ESD ở cấp linh kiện. mô hình cơ thể người tập trung vào dạng phóng điện tương tự điện tích từ con người, còn mô hình thiết bị tích điện mô tả một linh kiện bị tích điện rồi phóng xuống vật dẫn điện khác. Nhà máy cần sử dụng dữ liệu phù hợp từ nhà sản xuất linh kiện hoặc thông số kỹ thuật của sản phẩm.

Sau đó cần thực hiện lập bản đồ quá trình. Linh kiện đi từ tiếp nhận đến kho, chuẩn bị vật liệu, SMT, lắp ráp, kiểm tra, sửa chữa lại và bao bì theo những tuyến đường nào? Ở đâu linh kiện được tháo khỏi bao bì bảo vệ? Ở đâu con người chạm trực tiếp vào linh kiện nhạy cảm với phóng tĩnh điện? Những vị trí này giúp xác định ranh giới khu vực bảo vệ chống phóng tĩnh điện. khu vực bảo vệ chống phóng tĩnh điện không nhất thiết phải bao phủ cả nhà máy nếu linh kiện nhạy cảm với phóng tĩnh điện luôn nằm trong bao bì bảo vệ ở một số khu vực. Ngược lại, nếu bảng mạch trần được di chuyển giữa nhiều công đoạn, phạm vi khu vực bảo vệ chống phóng tĩnh điện có thể phải rộng hơn.

Bước tiếp theo là xác định vật dẫn điện và vật liệu cách điện có liên quan. Con người, bàn kim loại, fixture, xe đẩy và thiết bị cần nối đất thế nào? khay nhựa, nhãn, băng vật liệu hoặc màng nào không thể loại khỏi quá trình? Ở đâu cần ion hóa?

Chiến lược nối đất con người được lựa chọn theo công việc. Nhân viên ngồi có thể sử dụng dây đeo cổ tay. Người di chuyển có thể dựa trên hệ thống giày và sàn kiểm soát tĩnh điện phù hợp. Một số khu vực có thể cần kết hợp nhiều lớp kiểm soát.

Bao bì phải được xem xét cả trong và ngoài khu vực bảo vệ chống phóng tĩnh điện. Khi linh kiện nhạy cảm với phóng tĩnh điện rời khỏi khu vực được kiểm soát, bao bì trở thành lớp bảo vệ quan trọng hơn. Không phải mọi túi “màu hồng” hay “chống tĩnh điện” đều có chức năng giống nhau. bao bì cần được lựa chọn dựa trên yêu cầu kỹ thuật và môi trường vận chuyển.

Ion hóa - Ionization được thêm vào những vị trí có vật liệu cách điện cần thiết hoặc vật dẫn điện cô lập không thể quản lý đầy đủ bằng nối đất. Vị trí thiết bị ion hóa phải dựa trên nơi điện tích thực sự xuất hiện, không phải nơi thuận tiện để lắp.

Sau khi biện pháp kiểm soát kỹ thuật được xác định, nhà máy cần biện pháp kiểm soát quản lý. Kế hoạch kiểm soát ESD mô tả nguyên tắc, trách nhiệm, hạng mục kiểm soát, xác minh, đào tạo và yêu cầu thao tác. Người phụ trách chương trình ESD đóng vai trò quan trọng trong việc duy trì tính nhất quán. Người này không nhất thiết trực tiếp thực hiện tất cả kiểm tra nhưng phải hiểu chương trình, dữ liệu độ nhạy, tiêu chuẩn áp dụng và cách các bộ phận sản xuất, chất lượng, kỹ thuật và bảo trì tương tác.

Đào tạo phải vượt qua việc nói “hãy đeo vòng tay”. Nhân viên cần hiểu tại sao phải kiểm tra dây đeo cổ tay, vì sao một túi nhựa thông thường không được đưa vào khu vực bảo vệ chống phóng tĩnh điện và vì sao thiết bị ion hóa không phải chiếc quạt để có thể tùy ý di chuyển.
Hướng dẫn công việc nên thể hiện các yêu cầu ngay tại công đoạn. Khi linh kiện đi vào trạm sửa chữa, kỹ thuật viên cần biết khi nào được lấy bảng mạch in khỏi túi che chắn ESD và phải kiểm tra bàn làm việc trước khi thao tác.

Kế hoạch xác minh tuân thủ xác định những hạng mục nào phải kiểm tra, phương pháp nào, tần suất bao nhiêu và giới hạn chấp nhận là gì. Đây là phần biến chương trình từ “thiết kế trên giấy” thành hệ thống được duy trì theo thời gian.

Đánh giá giúp đánh giá phần mà đo lường kỹ thuật không thể phát hiện hết. Một bàn làm việc có thể có điện trở đúng nhưng nhân viên vẫn đặt chai nhựa tích điện ngay bên cạnh linh kiện nhạy cảm với phóng tĩnh điện. Một rack đúng thông số kỹ thuật nhưng bảng mạch lại được chuyển giữa hai khu vực bằng khay không phù hợp.

Dữ liệu đánh giá, xác minh và defect nên được đưa vào cải tiến liên tục. Nếu một hạng mục kiểm soát liên tục không đạt hoặc nhân viên thường xuyên vi phạm cùng một yêu cầu, doanh nghiệp nên hỏi liệu thiết kế hệ thống có quá khó sử dụng thay vì chỉ tăng đào tạo.

Có thể hình dung chương trình theo chuỗi: độ nhạy sản phẩm → đánh giá rủi ro → lập bản đồ quá trình → thiết kế khu vực bảo vệ chống phóng tĩnh điện → nối đất → ion hóa → bao bì → đào tạo → xác minh tuân thủ → đánh giá → hành động khắc phục → cải tiến liên tục.

Điểm quan trọng nhất là chương trình kiểm soát ESD phải phù hợp sản phẩm. Nhà máy không nên mua tất cả thiết bị ESD có trên thị trường. Mỗi hạng mục kiểm soát cần tồn tại vì nó làm giảm một rủi ro đã được xác định.

Làm thế nào kiểm tra và giám sát hiệu quả hệ thống ESD?

Một trong những rủi ro lớn nhất của kiểm soát ESD là “ảo giác kiểm soát”. Nhà máy nhìn thấy sàn ESD, nhân viên mặc áo ESD và mỗi bàn đều có dây đeo cổ tay nên mặc nhiên cho rằng ESD đã được kiểm soát. Nhưng các hạng mục kiểm soát đều có thể suy giảm, sử dụng sai hoặc mất kết nối.

Thiết bị kiểm tra dây đeo cổ tay giúp xác nhận hệ thống dây đeo và người sử dụng nằm trong điều kiện chấp nhận trước khi làm việc. thiết bị giám sát liên tục có thể bổ sung bằng cách giám sát trong suốt quá trình thao tác.

Thiết bị kiểm tra giày kiểm tra giày hoặc hệ thống giày trước khi nhân viên vào khu vực bảo vệ chống phóng tĩnh điện. Tuy nhiên, việc kiểm tra giày riêng lẻ không thay thế việc đánh giá hệ thống giày và sàn kiểm soát tĩnh điện theo yêu cầu áp dụng.

Điện trở bề mặt và điện trở đất được sử dụng để đánh giá bề mặt làm việc, sàn, xe đẩy hoặc các vật liệu liên quan. phương pháp kiểm tra cần nhất quán để dữ liệu có thể so sánh theo thời gian.

Tính liên tục của đường nối đất đặc biệt quan trọng với bàn làm việc, thiết bị và các vật dẫn điện. Một dây đất có thể vẫn nằm tại vị trí nhưng đã đứt bên trong hoặc đầu nối bị lỏng.
thiết bị ion hóa cần được kiểm tra thời gian trung hòa điện tích và điện áp cân bằng. Nếu chỉ xác nhận quạt vẫn quay và đèn vẫn sáng, nhà máy chưa thực sự biết chức năng ion hóa còn hiệu quả hay không.

Đo điện áp cơ thể có thể hữu ích trong đánh giá giày - sàn hoặc nghiên cứu những công đoạn có chuyển động đặc biệt. Ví dụ, nhân viên đứng lên ngồi xuống liên tục hoặc thao tác với ghế có thể tạo hành vi điện khác so với phép thử tĩnh thông thường.

Nhưng các chỉ số hiệu suất chính ESD không nên chỉ là số lần thiết bị đạt kiểm tra. Nhà máy nên kết nối dữ liệu kiểm soát với dữ liệu chất lượng:

• Tỷ lệ đạt ngay lần đầu có thay đổi không?
• Tỷ lệ lỗi có tập trung tại một công đoạn không?
• Có nhiều lỗi dây đeo cổ tay ở một ca cụ thể không?
• Một khu vực có lỗi nối đất lặp lại không?
• thiết bị ion hóa nào thường xuyên cần điều chỉnh?
  Có mối tương quan - giữa lỗi và mùa độ ẩm thấp hay không?

Phân tích xu hướng giúp chuyển kiểm soát ESD từ hoạt động bảo trì sang kiểm soát quá trình. Một bàn làm việc không đạt kiểm tra một lần có thể là sự cố đơn lẻ. Nhưng năm bàn làm việc cùng loại liên tục trôi khỏi thông số - có thể cho thấy vấn đề thiết kế hoặc tuổi thọ của một hạng mục kiểm soát.

ANSI/ESD S20.20 và IEC 61340-5-1 đều được xây dựng theo tư duy chương trình, bao gồm yêu cầu xác minh chứ không chỉ thiết lập kiểm soát ban đầu. Phiên bản IEC 61340-5-1:2024 còn cập nhật các nội dung liên quan xác minh tuân thủ và bao bì, thể hiện rõ hơn cách tiếp cận vòng đời này.

Một hệ thống ESD tốt vì vậy phải có dữ liệu chứng minh nó đang hoạt động. “Có thiết bị” không phải bằng chứng; kết quả xác minh ổn định, hành vi đúng và tỷ lệ lỗi được kiểm soát mới là bằng chứng có giá trị.

Câu hỏi thường gặp về kiểm soát ESD trong sản xuất điện tử

• ESD là gì?

ESD là sự phóng điện tĩnh xảy ra khi điện tích truyền nhanh giữa hai vật thể có điện thế khác nhau. Trong sản xuất điện tử, sự kiện này có thể tác động đến linh kiện nhạy cảm với phóng tĩnh điện và làm thay đổi hoặc phá hỏng các cấu trúc điện bên trong.

• Tĩnh điện trong nhà máy hình thành như thế nào?

Một cơ chế phổ biến là nhiễm điện do tiếp xúc và tách bề mặt, xảy ra khi hai vật liệu tiếp xúc rồi tách ra. Đi bộ trên sàn, Bảng mạch in trượt trong khay, bóc màng hoặc linh kiện di chuyển trong bao bì đều có thể tạo điện tích.

• ESD có thể làm hỏng linh kiện ngay lập tức không?

Có. Một sự kiện ESD đủ mạnh có thể gây lỗi hỏng hoàn toàn khiến linh kiện mất hoàn toàn hoặc một phần chức năng. Các cơ chế có thể liên quan đến hỏng mối nối, lớp oxit hoặc đường kim loại bên trong thiết bị.

• Khuyết tật tiềm ẩn do ESD là gì?

Thuật ngữ này thường dùng cho trường hợp thiết bị hoạt động bình thường một thời gian rồi mới hỏng và sự cố có thể liên quan đến một sự kiện ESD trước đó. Tuy nhiên, mối quan hệ lỗi tiềm ẩn-ESD có thể khó chứng minh và không nên sử dụng như lời giải thích mặc định cho mọi lỗi muộn.

• Khu vực bảo vệ chống phóng tĩnh điện là gì?

Khu vực được bảo vệ chống phóng tĩnh điện là khu vực trong đó con người, vật liệu, bàn làm việc, thiết bị và phương pháp xử lý được kiểm soát để giảm rủi ro ESD đối với linh kiện nhạy cảm.

• Khu vực bảo vệ chống phóng tĩnh điện có phải chỉ là một bàn chống tĩnh điện không?

Không. Một bàn làm việc có thể là một khu vực bảo vệ chống phóng tĩnh điện nhỏ, nhưng khu vực bảo vệ chống phóng tĩnh điện cũng có thể bao gồm cả dây chuyền hoặc phòng. Hệ thống phải xem xét nối đất, con người, vật liệu cách điện, bao bì, ion hóa và các nguồn điện tích liên quan.

• Dây đeo cổ tay có tác dụng gì?

Dây đeo cổ tay tạo đường dẫn kiểm soát giữa cơ thể người vận hành và hệ thống nối đất, giúp hạn chế điện tích tích tụ trên người trong quá trình thao tác linh kiện nhạy cảm với phóng tĩnh điện tại bàn làm việc.

• Giày ESD có thể thay thế dây đeo cổ tay không?

Điều này phụ thuộc thiết kế chương trình kiểm soát ESD và công việc. Hệ thống giày và sàn kiểm soát tĩnh điện thường phù hợp với người cần di chuyển, còn dây đeo cổ tay thường được dùng tại vị trí làm việc cố định. Không nên tự ý thay thế một kiểm soát bằng kiểm soát khác nếu chưa đánh giá hệ thống.

• Thiết bị ion hóa có thay thế nối đất không?

Không. nối đất là phương pháp chính đối với vật dẫn điện và con người khi có thể áp dụng. thiết bị ion hóa đặc biệt hữu ích đối với vật liệu cách điện hoặc những vật không thể loại bỏ điện tích bằng nối đất.

• Độ ẩm cao có loại bỏ hoàn toàn ESD không?

Không. Độ ẩm có thể ảnh hưởng đến mức tích tụ điện tích, nhưng EOS/ESD Association lưu ý rằng điện tích tĩnh vẫn hình thành ngay cả ở độ ẩm tương đối cao. Kiểm soát ESD không nên dựa riêng vào độ ẩm.

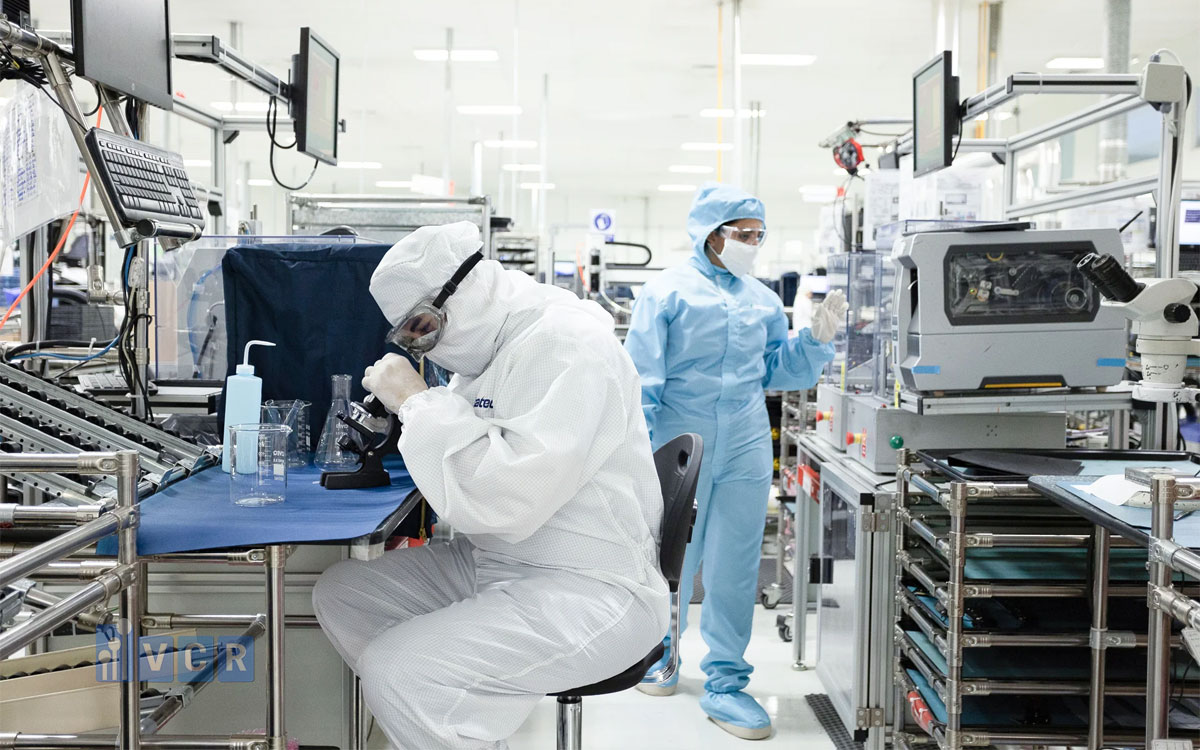

• Phòng sạch có tự động chống ESD không?

Không. Phòng sạch chủ yếu kiểm soát nhiễm bẩn và các thông số môi trường, trong khi khu vực bảo vệ chống phóng tĩnh điện kiểm soát hiện tượng tĩnh điện. Một phòng sạch điện tử có thể cần đồng thời hệ thống kiểm soát phòng sạch và kiểm soát ESD.

• Sàn phòng sạch và sàn ESD có giống nhau không?

Không nhất thiết. Sàn phòng sạch tập trung vào khả năng vệ sinh, độ bền và phát sinh hạt, trong khi sàn kiểm soát tĩnh điện còn phải đáp ứng đặc tính điện. Trong phòng sạch điện tử, sàn thường phải đáp ứng đồng thời cả hai nhóm yêu cầu.

• Trang phục kiểm soát tĩnh điện có cần thiết trong phòng sạch điện tử không?

Tùy mức độ nhạy sản phẩm và chương trình kiểm soát ESD. Với một số môi trường, trang phục cần đồng thời hạn chế phát sinh hạt và quản lý điện tích trên quần áo. Việc lựa chọn nên dựa trên đánh giá rủi ro và tiêu chuẩn áp dụng.

• ANSI/ESD S20.20 là gì?

ANSI/ESD S20.20 là tiêu chuẩn của EOS/ESD Association cung cấp các yêu cầu quản lý và kỹ thuật để xây dựng, triển khai và duy trì chương trình kiểm soát ESD cho linh kiện, cụm linh kiện và thiết bị điện tử. Phiên bản hiện hành được công bố là ANSI/ESD S20.20-2021.

• IEC 61340-5-1 là gì?

IEC 61340-5-1 là tiêu chuẩn quốc tế về bảo vệ thiết bị điện tử khỏi hiện tượng tĩnh điện. Phiên bản hiện hành là IEC 61340-5-1:2024, Phiên bản 3.0, được công bố ngày 21/5/2024.

• ANSI/ESD S20.20 và IEC 61340-5-1 có giống nhau không?

Hai tiêu chuẩn có nguồn gốc tổ chức khác nhau nhưng nền tảng kỹ thuật được hài hòa rất sâu. EOS/ESD Association mô tả IEC 61340-5-1 là tương đương về kỹ thuật với ANSI/ESD S20.20.

• Làm thế nào biết hệ thống ESD đang hoạt động hiệu quả?

Không nên chỉ kiểm tra việc có dây đeo cổ tay hay sàn ESD. Nhà máy cần thực hiện xác minh tuân thủ định kỳ đối với nối đất, giày, bàn làm việc, thiết bị ion hóa, bao bì và các hạng mục kiểm soát, sau đó phân tích xu hướng dữ liệu cùng với tỷ lệ sản phẩm đạt và tỷ lệ lỗi.

• Kiểm soát ESD có giúp tăng tỷ lệ sản phẩm đạt không?

Nếu ESD đang đóng góp vào tỷ lệ lỗi, một chương trình kiểm soát ESD hiệu quả có thể giảm một nguồn lỗi, sửa chữa lại và phế phẩm, qua đó hỗ trợ cải thiện tỷ lệ sản phẩm đạt. Mức cải thiện cụ thể phụ thuộc vào sản phẩm, độ nhạy ESD và tình trạng kiểm soát ban đầu của dây chuyền.

Kết luận: Kiểm soát ESD là một phần của chiến lược giảm lỗi trong nhà máy điện tử

ESD là một ví dụ điển hình cho những rủi ro sản xuất ngày càng khó nhìn thấy khi ngành điện tử tiến lên mức công nghệ cao hơn. Một nhà máy có thể sạch, tự động hóa tốt và sở hữu thiết bị hiện đại nhưng vẫn tồn tại những nguồn điện tích hình thành trong từng chuyển động nhỏ của con người, vật liệu và máy móc.

Điều quan trọng là ESD không nên được quản lý như một tập hợp sản phẩm chống tĩnh điện. dây đeo cổ tay, sàn kiểm soát tĩnh điện, giày kiểm soát tĩnh điện, trang phục hay thiết bị ion hóa chỉ là những thành phần kiểm soát. Chúng không tạo ra một chương trình kiểm soát ESD nếu được mua riêng lẻ mà không xuất phát từ độ nhạy sản phẩm và đánh giá rủi ro.

Một chương trình tốt phải kết nối: độ nhạy sản phẩm → đánh giá rủi ro → khu vực bảo vệ chống phóng tĩnh điện → nối đất → ion hóa → bao bì → đào tạo → xác minh tuân thủ → phân tích dữ liệu → cải tiến liên tục.

Khi chuỗi kiểm soát này hoạt động, giá trị mang lại không chỉ là giảm xác suất một linh kiện bị hư hỏng do ESD. Nhà máy còn giảm một nguồn biến động trong kiểm soát quá trình, tạo điều kiện cải thiện tỷ lệ đạt ngay lần đầu, giảm sửa chữa lại và phế phẩm, đồng thời làm cho quá trình điều tra lỗi trở nên rõ ràng hơn.

Ngược lại, một hệ thống ESD yếu có thể tạo ra chuỗi chi phí: rủi ro ESD → hư hỏng linh kiện → lỗi quá trình → sửa chữa lại hoặc phế phẩm → giảm tỷ lệ sản phẩm đạt → tăng chi phí sản xuất.

Trong trường hợp sản phẩm vượt qua nhà máy nhưng gặp vấn đề ngoài thị trường, chuỗi này có thể kéo dài đến lỗi ngoài thị trường, trả hàng, bảo hành và ảnh hưởng tới niềm tin của khách hàng.

Đối với phòng sạch điện tử và bán dẫn, bài toán còn phức tạp hơn bởi nhà máy phải kiểm soát đồng thời nhiễm bẩn và hiện tượng tĩnh điện. Sàn, trang phục, vật liệu, thiết bị và luồng người cần vừa phù hợp với phòng sạch vừa đáp ứng chương trình kiểm soát ESD. Một quyết định tốt cho kiểm soát hạt chưa chắc tốt cho ESD và ngược lại.

Vì vậy, ESD nên được xác định ngay từ giai đoạn thiết kế nhà máy hoặc dây chuyền. Khi yêu cầu ESD được đưa vào bố trí, thông số kỹ thuật vật liệu, sàn, bàn làm việc, nối đất thiết bị và kiểm soát môi trường từ đầu, hệ thống thường dễ kiểm soát hơn nhiều so với việc bổ sung sau khi sản xuất đã vận hành.

Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, với các nhóm sản phẩm phục vụ môi trường sản xuất điện tử và công nghệ cao như FFU, HEPA Box, bộ lọc HEPA/ULPA, Air Shower, Pass Box, Clean Booth, cửa phòng sạch và các thiết bị kiểm soát môi trường sạch chuyên dụng.

Đối với các dự án phòng sạch điện tử, bán dẫn, lắp ráp linh kiện hoặc môi trường sản xuất cần đồng thời kiểm soát hạt và ESD, nhà thầu thi công phòng sạch có thể liên hệ Thiết bị phòng sạch VCR để được hỗ trợ lựa chọn cấu hình thiết bị phòng sạch phù hợp với cấp độ sạch, luồng người, luồng vật liệu và yêu cầu kỹ thuật của từng dự án.
