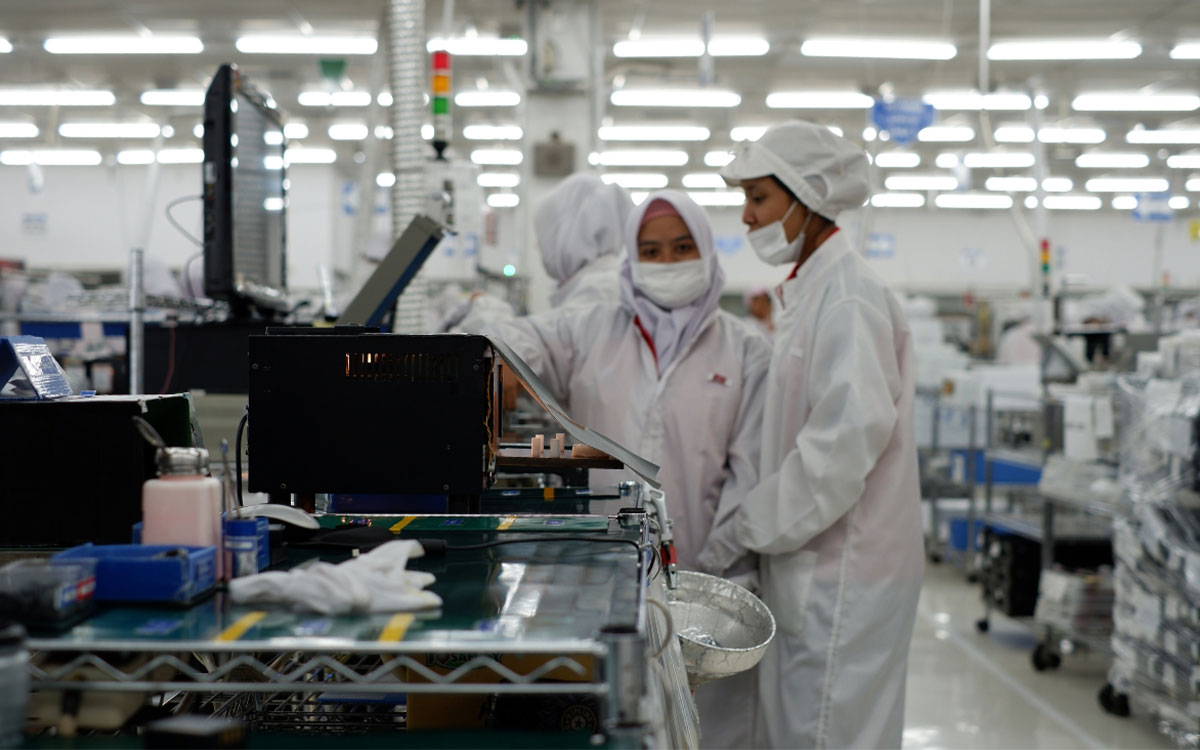

Phòng sạch trong sản xuất chip bán dẫn là gì và vì sao không thể thiếu?

Phòng sạch trong sản xuất chip bán dẫn là môi trường được kiểm soát nghiêm ngặt về nồng độ hạt bụi, nhiệt độ, độ ẩm, áp suất, luồng khí, tĩnh điện và các yếu tố nhiễm bẩn có thể ảnh hưởng đến chất lượng wafer và linh kiện bán dẫn. Với ngành bán dẫn, phòng sạch không chỉ là một căn phòng có bộ lọc khí, mà là một hệ thống kỹ thuật phức hợp, nơi kiến trúc, cơ điện, lọc khí, quy trình vận hành và kỷ luật con người phải phối hợp chính xác với nhau.

Sản xuất chip bán dẫn là quá trình tạo ra các mạch điện siêu nhỏ trên wafer thường làm từ silicon. Một chip có thể chứa hàng triệu, hàng tỷ hoặc thậm chí hàng chục tỷ bóng bán dẫn. Khi kích thước cấu trúc ngày càng nhỏ, chỉ một hạt bụi cực nhỏ cũng có thể che khuất bề mặt wafer, gây lỗi đường mạch, làm sai lệch quá trình quang khắc, ăn mòn, lắng đọng hoặc cấy ion. Kết quả là chip không đạt yêu cầu, tỷ lệ sản phẩm đạt sau sản xuất, bị giảm mạnh.

Trong các nhà máy chế tạo wafer, phòng sạch là nền tảng để bảo vệ quy trình sản xuất khỏi nhiễm bẩn. Nhiễm bẩn ở đây không chỉ là bụi nhìn thấy bằng mắt thường. Đó có thể là hạt siêu mịn, hơi hóa chất, ion kim loại, phân tử hữu cơ bay hơi, độ ẩm không ổn định hoặc điện tích tĩnh điện. Những yếu tố này đều có thể tạo ra lỗi vi mô trên bề mặt wafer.

Vì vậy, khi nói đến phòng sạch trong sản xuất chip bán dẫn, cần hiểu đây là một hạ tầng sản xuất cốt lõi. Máy móc hiện đại chỉ có thể phát huy hiệu quả khi đặt trong môi trường được kiểm soát đúng chuẩn. Nếu phòng sạch thiết kế sai, thi công không kín, lọc khí không đạt, áp suất không ổn định hoặc quy trình vận hành thiếu kỷ luật, toàn bộ dây chuyền bán dẫn có thể đối mặt với rủi ro chất lượng lớn. Đây là lý do phòng sạch luôn được xem là một trong những điều kiện tiên quyết của ngành công nghiệp bán dẫn hiện đại.

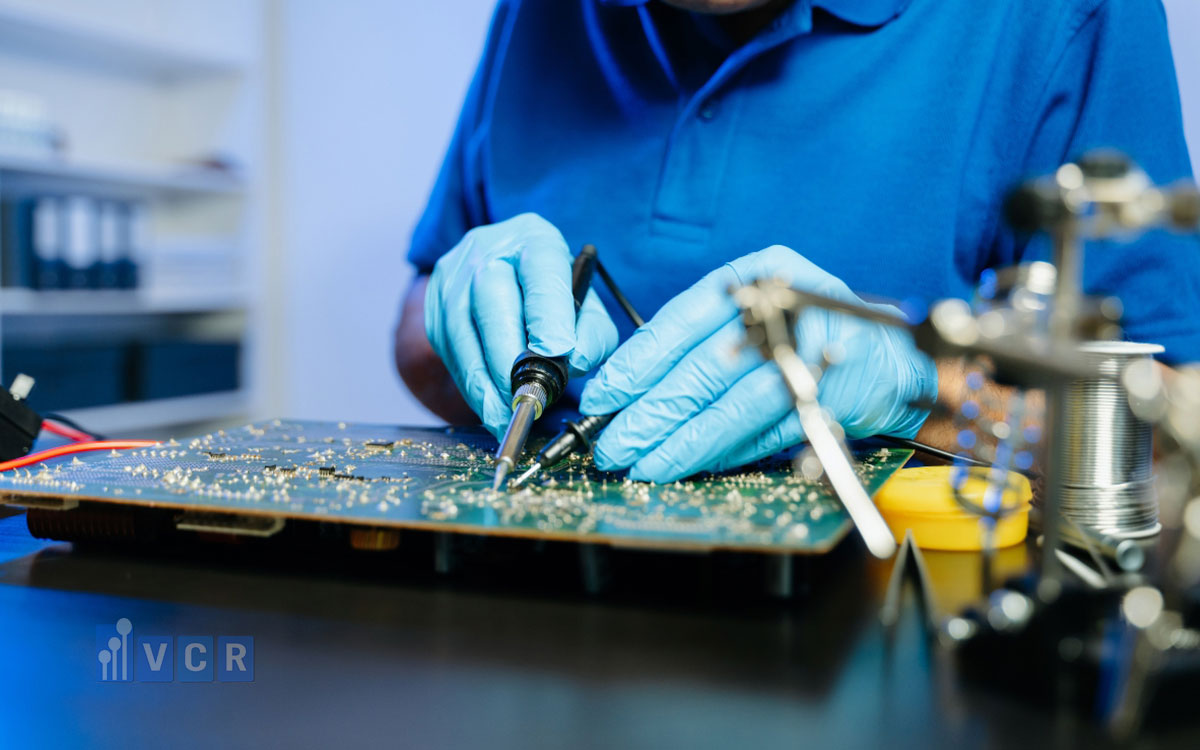

Đặc thù của môi trường sản xuất chip so với các ngành phòng sạch khác

Phòng sạch được sử dụng trong nhiều ngành như dược phẩm, thiết bị y tế, thực phẩm, mỹ phẩm, điện tử, quang học và nghiên cứu khoa học. Tuy nhiên, phòng sạch trong sản xuất chip bán dẫn có những yêu cầu đặc thù hơn nhiều so với phần lớn các ngành còn lại. Nếu phòng sạch dược phẩm thường tập trung vào kiểm soát vi sinh, độ vô trùng và nguy cơ nhiễm chéo giữa các hoạt chất, thì phòng sạch bán dẫn tập trung mạnh vào kiểm soát nhiễm bẩn hạt; AMC; ESD; cùng với độ ổn định của nhiệt độ, độ ẩm, rung động và luồng khí.

Sự khác biệt quan trọng nhất nằm ở kích thước lỗi có thể gây thiệt hại. Trong sản xuất dược phẩm, một số hạt không sống hoặc hạt bụi nhất định có thể được kiểm soát theo giới hạn phù hợp với cấp sạch và yêu cầu GMP. Nhưng trong sản xuất chip, các cấu trúc trên wafer nhỏ đến mức một hạt bụi siêu mịn cũng có thể trở thành nguyên nhân làm hỏng vi mạch. Khi công nghệ bán dẫn tiến tới các thế hệ công nghệ chế tạo chip, yêu cầu kiểm soát nhiễm bẩn cũng khắt khe hơn.

Một điểm khác biệt nữa là phòng sạch bán dẫn thường phải làm việc cùng hệ thống thiết bị sản xuất có giá trị rất cao như máy quang khắc, máy khắc plasma, máy lắng đọng màng mỏng, máy đo kiểm và hệ thống vận chuyển wafer tự động. Những thiết bị này không chỉ cần không khí sạch mà còn cần môi trường ổn định về nhiệt, ẩm, rung động và điện tích. Độ dao động nhỏ trong nhiệt độ cũng có thể ảnh hưởng đến độ chính xác cơ học và quang học. Độ ẩm không phù hợp có thể làm tăng nguy cơ tĩnh điện hoặc ảnh hưởng đến một số quá trình hóa học.

Trong ngành bán dẫn, không gian sản xuất còn có khái niệm môi trường sạch cục bộ. Thay vì chỉ tạo một phòng lớn cực sạch, nhiều nhà máy hiện đại tạo ra môi trường sạch rất cao ngay quanh thiết bị hoặc khu vực xử lý wafer, trong khi khu vực xung quanh có thể được duy trì ở cấp sạch thấp hơn. Cách tiếp cận này giúp tối ưu năng lượng, giảm chi phí vận hành và tập trung nguồn lực kiểm soát vào nơi rủi ro cao nhất.

Ngoài ra, phòng sạch bán dẫn có sự phụ thuộc lớn vào hệ thống giám sát liên tục. Các thông số như số lượng hạt, chênh áp, nhiệt độ, độ ẩm, tốc độ gió, trạng thái lọc khí và cảnh báo môi trường cần được theo dõi liên tục. Điều này giúp nhà máy phát hiện sớm sự cố trước khi lỗi lan rộng trên nhiều lô wafer. Vì vậy, phòng sạch bán dẫn không thể được nhìn nhận như một hạng mục xây dựng đơn thuần. Nó là một phần của hệ thống sản xuất có độ chính xác cao, nơi mỗi sai lệch nhỏ đều có thể chuyển hóa thành chi phí lớn.

Các nguồn nhiễm bẩn chính trong phòng sạch bán dẫn

Để thiết kế và vận hành phòng sạch bán dẫn hiệu quả, trước hết cần hiểu các nguồn nhiễm bẩn có thể xuất hiện trong môi trường sản xuất. Nguồn nhiễm bẩn phổ biến nhất là con người. Dù đã mặc trang phục phòng sạch, nhân sự vẫn có thể phát sinh hạt từ da, tóc, chuyển động cơ thể, thao tác sai hoặc quy trình thay đồ không đúng. Trong môi trường bán dẫn, con người thường được xem là một trong những nguồn tạo hạt lớn nhất, vì vậy các khu vực nhạy cảm luôn cần kiểm soát nghiêm ngặt luồng di chuyển, quy trình mặc đồ bảo hộ phòng sạch, và thao tác vận hành.

Nguồn nhiễm bẩn thứ hai đến từ thiết bị sản xuất. Các máy móc trong nhà máy bán dẫn có nhiều bộ phận chuyển động, bề mặt kim loại, hệ thống chân không, khí công nghệ và hóa chất. Trong quá trình hoạt động, thiết bị có thể sinh hạt do ma sát, phát sinh khí do vật liệu, rò rỉ hóa chất hoặc tạo ra tạp chất từ quá trình xử lý wafer. Vì vậy, thiết bị không chỉ cần được đặt trong phòng sạch mà bản thân thiết bị cũng phải được bảo trì, vệ sinh và kiểm tra theo tiêu chuẩn phù hợp.

Nguồn nhiễm bẩn thứ ba là vật liệu xây dựng và thiết bị phòng sạch. Panel, trần, sàn, keo trám, gioăng cửa, đèn, bàn thao tác, Pass Box, Air Shower và các phụ kiện khác nếu không phù hợp có thể phát sinh bụi, bong tróc, tích điện hoặc phát thải khí từ vật liệu. Trong phòng sạch bán dẫn, một số hợp chất bay hơi có thể gây AMC, ảnh hưởng trực tiếp đến bề mặt wafer hoặc phản ứng với hóa chất trong quy trình sản xuất.

Nguồn nhiễm bẩn thứ tư là không khí cấp và hệ thống xử lý khí. Nếu lọc khí không đạt, lọc HEPA hoặc ULPA lắp đặt sai, có rò rỉ qua khung lọc, hoặc luồng khí không được phân bố đúng, hạt bụi có thể đi vào vùng sản xuất. Lọc HEPA là bộ lọc hiệu suất cao, còn lọc ULPA là bộ lọc hiệu suất siêu cao, thường được dùng khi yêu cầu loại bỏ hạt nhỏ ở mức nghiêm ngặt hơn. Tuy nhiên, chỉ có bộ lọc tốt chưa đủ; thiết kế dòng khí, độ kín, chênh áp và quy trình kiểm tra rò rỉ cũng quan trọng không kém.

Nguồn nhiễm bẩn thứ năm là hóa chất, khí công nghệ và nước siêu tinh khiết. Trong sản xuất bán dẫn, nhiều quá trình sử dụng hóa chất có độ tinh khiết cao, khí đặc biệt và nước siêu tinh khiết. Nếu các hệ thống này bị nhiễm tạp chất, bề mặt wafer có thể bị ảnh hưởng ngay cả khi không khí trong phòng đạt chuẩn. Do đó, phòng sạch bán dẫn phải được xem xét cùng toàn bộ hạ tầng phụ trợ, chứ không thể tách rời khỏi hệ thống khí, nước, hóa chất và xử lý chất thải.

Nguồn nhiễm bẩn cuối cùng là hoạt động bảo trì, vệ sinh và luồng vật tư. Khi thay bộ lọc, sửa chữa thiết bị, đưa vật tư vào phòng sạch hoặc di chuyển xe đẩy, nguy cơ phát sinh hạt và nhiễm chéo tăng lên. Nhiễm chéo là sự lẫn nhiễm giữa khu vực, vật liệu hoặc quy trình khác nhau. Một phòng sạch có thiết kế tốt nhưng quy trình đưa hàng, vệ sinh dụng cụ, bảo trì thiết bị và kiểm soát nhân sự không tốt vẫn có thể mất trạng thái sạch. Vì vậy, kiểm soát nhiễm bẩn trong bán dẫn luôn là một chiến lược tổng thể, kết hợp cả kỹ thuật và vận hành.

Xem thêm: 5 nguồn ô nhiễm tiềm ẩn trong phòng sạch mà bạn cần phải biết

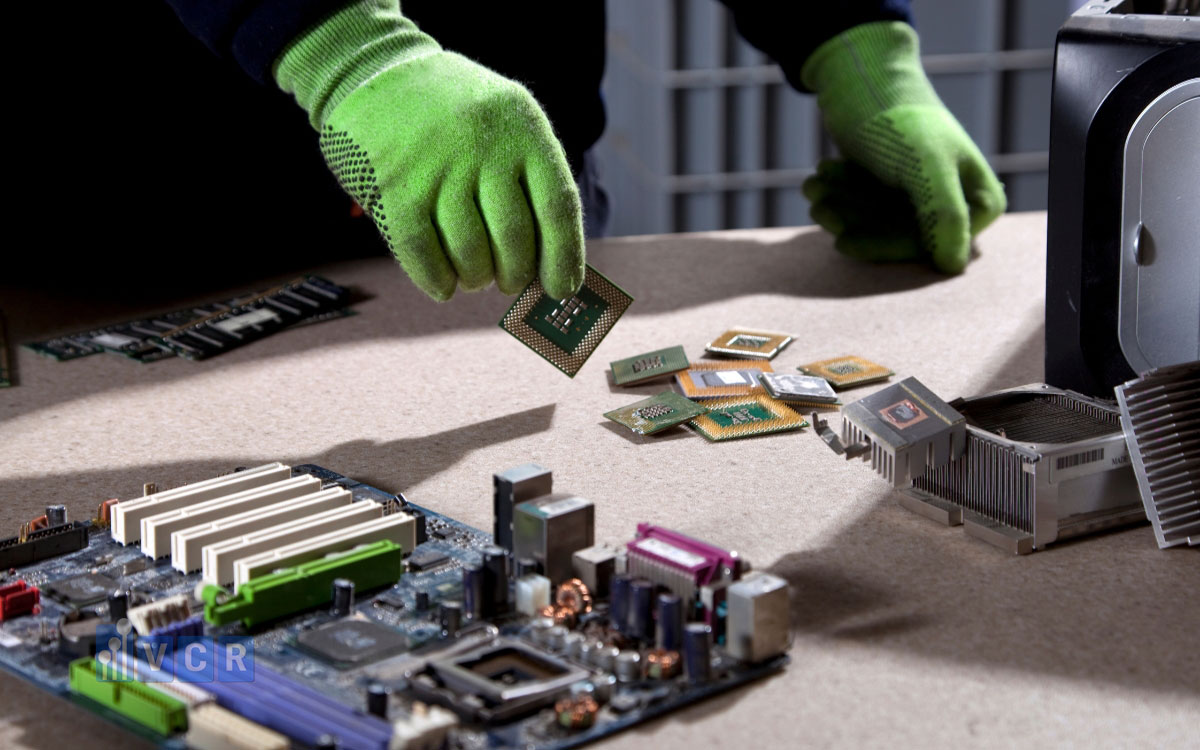

Các tiêu chuẩn phòng sạch áp dụng trong sản xuất chip bán dẫn

Trong sản xuất chip bán dẫn, tiêu chuẩn phòng sạch là cơ sở để xác định cấp độ sạch, phương pháp kiểm tra, cách giám sát và yêu cầu vận hành. Nhóm tiêu chuẩn được sử dụng rộng rãi nhất là ISO 14644. Trong đó, ISO 14644-1 quy định phân loại độ sạch không khí theo nồng độ hạt. Nói một cách dễ hiểu, tiêu chuẩn này cho biết trong một mét khối không khí được phép có bao nhiêu hạt ở các kích thước nhất định để phòng sạch được xếp vào một cấp ISO tương ứng.

ISO Class, là khái niệm rất quan trọng. Cấp ISO càng thấp thì môi trường càng sạch. Ví dụ, ISO Class 5 sạch hơn ISO Class 7. Trong ngành bán dẫn, các khu vực xử lý wafer nhạy cảm có thể cần cấp sạch rất cao, trong khi các khu phụ trợ, hành lang kỹ thuật hoặc khu đóng gói có thể áp dụng cấp sạch thấp hơn tùy yêu cầu quy trình. Việc lựa chọn cấp sạch không nên làm theo cảm tính hoặc chỉ chọn cấp cao nhất để “an toàn”, vì cấp sạch càng cao thì chi phí đầu tư, năng lượng, bảo trì và kiểm soát vận hành càng lớn.

ISO 14644-2 liên quan đến việc giám sát để chứng minh phòng sạch tiếp tục duy trì hiệu năng theo yêu cầu. Điều này đặc biệt quan trọng với nhà máy bán dẫn vì trạng thái sạch không phải là kết quả kiểm tra một lần. Sau khi đi vào vận hành, phòng sạch chịu ảnh hưởng của con người, thiết bị, lịch bảo trì, lưu lượng sản xuất và điều kiện môi trường. Vì vậy, cần có kế hoạch giám sát, để theo dõi các thông số quan trọng như nồng độ hạt, áp suất, nhiệt độ, độ ẩm và tình trạng hệ thống lọc khí.

Bên cạnh ISO 14644, ngành bán dẫn còn tham khảo các khuyến nghị kỹ thuật từ IEST - Institute of Environmental Sciences and Technology. Các tài liệu IEST Recommended Practices, thường được dùng cho thiết kế, thử nghiệm, vận hành, trang phục phòng sạch, lọc khí và kiểm soát nhiễm bẩn. Đây là nguồn tham khảo quan trọng cho các kỹ sư thiết kế và đơn vị thi công khi cần đi sâu vào chi tiết kỹ thuật.

Ngoài ra, SEMI Standards, cũng có vai trò lớn trong các nhà máy liên quan đến chip. SEMI không chỉ đề cập đến phòng sạch mà còn bao phủ thiết bị, an toàn, giao tiếp máy móc, vật liệu và nhiều yêu cầu khác trong chuỗi sản xuất bán dẫn. Với các dự án có yếu tố quốc tế, chủ đầu tư hoặc khách hàng có thể đưa ra yêu cầu kỹ thuật dựa trên nhiều nguồn tiêu chuẩn khác nhau, bao gồm ISO, IEST, SEMI và tiêu chuẩn nội bộ của tập đoàn.

Điểm quan trọng là không nên hiểu tiêu chuẩn phòng sạch như một danh sách con số rời rạc. Một dự án bán dẫn cần xác định đúng yêu cầu quy trình, sản phẩm, thiết bị, cấp sạch, giới hạn nhiễm bẩn, chiến lược phân vùng và phương pháp nghiệm thu. Nếu chỉ ghi “đạt ISO Class 5” mà không làm rõ điều kiện đo, trạng thái vận hành, vị trí lấy mẫu, tốc độ gió, chênh áp, phương án bảo trì và quy trình kiểm soát con người, thì tiêu chuẩn có thể bị hiểu sai trong thực tế triển khai. Một phòng sạch bán dẫn đạt yêu cầu là phòng sạch được thiết kế, thi công, kiểm tra và vận hành như một hệ thống thống nhất.

Cấp độ sạch thường gặp trong nhà máy sản xuất chip

Cấp độ sạch trong nhà máy sản xuất chip phụ thuộc vào công đoạn sản xuất, độ nhạy của wafer, công nghệ sản xuất và chiến lược thiết kế của từng nhà máy bán dẫn. Không phải toàn bộ nhà máy bán dẫn đều cần duy trì cùng một cấp sạch. Trên thực tế, các khu vực khác nhau thường được phân cấp theo mức rủi ro. Khu vực trực tiếp xử lý wafer có thể yêu cầu ISO Class 1, ISO Class 2, ISO Class 3 hoặc ISO Class 4 trong các môi trường công nghệ rất cao. Các khu vực ít nhạy cảm hơn có thể ở ISO Class 5, ISO Class 6 hoặc ISO Class 7 tùy yêu cầu.

Cách hiểu phổ biến là cấp ISO càng nhỏ thì phòng càng sạch. Điều này có nghĩa là ISO Class 3 có nồng độ hạt cho phép thấp hơn rất nhiều so với ISO Class 7. Tuy nhiên, khi áp dụng vào thực tế, nhà máy không chỉ dựa vào cấp ISO tổng thể của phòng. Nhiều dây chuyền bán dẫn hiện đại sử dụng môi trường sạch cục bộ, để bảo vệ wafer ngay tại vị trí xử lý. Khi đó, không gian xung quanh thiết bị có thể không cần đạt cấp sạch cực cao như vùng bên trong thiết bị hoặc khu vực tiếp xúc trực tiếp với wafer.

Vùng sạch, cũng là một khái niệm quan trọng. Một nhà máy có thể tạo ra các vùng sạch khác nhau trong cùng một mặt bằng sản xuất. Ví dụ, khu vực thay đồ có cấp sạch thấp hơn khu vực sản xuất chính; hành lang vật tư có thể khác với hành lang nhân sự; khu vực bảo trì sau thiết bị có thể được thiết kế riêng để kỹ thuật viên tiếp cận máy mà không làm ảnh hưởng đến vùng sạch phía trước. Thiết kế theo vùng giúp kiểm soát nhiễm bẩn có trọng tâm hơn, đồng thời giảm chi phí đầu tư và chi phí năng lượng.

Khu vực sản xuất sạch, thường được dùng để chỉ vùng đặt thiết bị hoặc dây chuyền sản xuất trong môi trường kiểm soát. Trong các nhà máy bán dẫn hiện đại, clean bay có thể kết hợp với khu vực kỹ thuật phía sau hoặc bên dưới thiết bị, nơi đặt đường ống, dây cáp, hệ thống khí và hỗ trợ bảo trì. Cách tổ chức này cho phép tách hoạt động sản xuất sạch khỏi hoạt động kỹ thuật có nguy cơ phát sinh hạt cao hơn.

Việc lựa chọn cấp sạch cần dựa trên phân tích rủi ro. Nếu chọn cấp sạch quá thấp, wafer có thể bị nhiễm bẩn, làm giảm tỷ lệ sản phẩm đạt. Nếu chọn cấp sạch quá cao cho toàn bộ không gian, chi phí đầu tư và vận hành sẽ tăng rất lớn mà chưa chắc tạo ra hiệu quả tương xứng. Đặc biệt, phòng sạch cấp cao cần lưu lượng khí lớn, bộ lọc hiệu suất cao, hệ thống điều hòa chính xác, kiểm soát áp suất nghiêm ngặt và quy trình vận hành chặt chẽ. Điều này kéo theo tiêu thụ điện năng và chi phí bảo trì đáng kể.

Vì vậy, thiết kế cấp sạch trong sản xuất chip không nên chỉ hỏi “phòng này cần ISO mấy”, mà nên hỏi “công đoạn nào cần bảo vệ ở mức nào, rủi ro nhiễm bẩn đến từ đâu và giải pháp kiểm soát nào là tối ưu”. Câu trả lời có thể là kết hợp phòng sạch cấp trung bình với môi trường sạch cục bộ cấp rất cao, hoặc phân vùng rõ giữa khu wafer, khu vật tư, khu bảo trì và khu phụ trợ. Đây là cách tiếp cận thực tế hơn cho các dự án bán dẫn, đặc biệt trong bối cảnh chi phí năng lượng và chi phí đầu tư ngày càng được kiểm soát chặt.

Nguyên tắc thiết kế mặt bằng và phân vùng phòng sạch bán dẫn

Thiết kế mặt bằng phòng sạch bán dẫn là bước quyết định hiệu quả kiểm soát nhiễm bẩn trong toàn bộ vòng đời dự án. Bố trí mặt bằng, không chỉ nhằm đặt được thiết bị vào nhà xưởng, mà còn phải tổ chức được luồng người, luồng vật tư, luồng wafer, luồng khí, luồng bảo trì và luồng chất thải theo cách giảm thiểu rủi ro nhiễm bẩn. Một bố trí mặt bằng tốt giúp phòng sạch vận hành ổn định, dễ bảo trì và hạn chế giao cắt giữa khu sạch và khu bẩn.

Nguyên tắc đầu tiên là phân vùng. Các khu vực có yêu cầu sạch khác nhau cần được phân tách bằng phòng đệm, cửa kiểm soát, chênh áp và quy trình ra vào phù hợp. Khu thay đồ không nên mở trực tiếp vào vùng sản xuất nhạy cảm. Khu vật tư cần có phòng đệm vật tư, hoặc Pass Box, để đưa hàng vào mà không làm phá vỡ áp suất và trạng thái sạch. Khu bảo trì nên được bố trí sao cho kỹ thuật viên có thể tiếp cận thiết bị mà không phải đi sâu vào vùng xử lý wafer nếu không cần thiết.

Nguyên tắc thứ hai là kiểm soát luồng di chuyển nhân sự. Trong phòng sạch bán dẫn, con người là nguồn phát sinh hạt lớn, nên đường đi của nhân sự phải được thiết kế rõ từ khu thường, khu thay đồ sơ cấp, khu thay đồ phòng sạch, Air Shower nếu cần, rồi mới đến vùng sản xuất. Air Shower là buồng thổi khí dùng để loại bỏ một phần hạt bám trên trang phục trước khi vào vùng sạch. Tuy nhiên, Air Shower không thể thay thế quy trình mặc đồ đúng chuẩn. Nó chỉ là một phần trong hệ thống kiểm soát.

Nguyên tắc thứ ba là kiểm soát luồng di chuyển vật liệu. Vật tư, linh kiện, dụng cụ, hóa chất, bao bì và thiết bị phụ trợ không nên đi cùng đường với nhân sự nếu có thể tách riêng. Vật tư cần được làm sạch bên ngoài, loại bỏ bao bì bẩn, chuyển qua phòng đệm và kiểm soát trước khi đi vào khu vực sạch. Với những vật tư nhỏ, Pass Box hoặc Dynamic Pass Box có thổi khí sạch, có thể giúp giảm nguy cơ nhiễm chéo giữa hai khu vực có cấp sạch khác nhau.

Nguyên tắc thứ tư là thiết kế phân cấp áp suất. Thông thường, khu sạch hơn sẽ có áp suất dương so với khu ít sạch hơn để ngăn không khí bẩn xâm nhập. Tuy nhiên, trong một số khu vực có hóa chất độc hại hoặc khí đặc biệt, yêu cầu áp suất có thể khác để bảo vệ an toàn. Vì vậy, thiết kế áp suất trong nhà máy bán dẫn phải đồng thời xem xét kiểm soát nhiễm bẩn và an toàn công nghiệp.

Nguyên tắc thứ năm là khả năng vệ sinh và bảo trì. Bề mặt tường, trần, sàn, cửa, đèn, góc nối và phụ kiện phải hạn chế bám bụi, dễ lau chùi, ít khe hở và không phát sinh hạt. Nếu thiết kế chỉ đẹp trên bản vẽ nhưng khó vệ sinh, khó thay lọc, khó tiếp cận cảm biến hoặc khó sửa thiết bị, phòng sạch sẽ gặp vấn đề trong vận hành dài hạn. Với bán dẫn, thời gian dừng máy rất tốn kém, vì vậy bảo trì phải được tính từ giai đoạn thiết kế.

Trong quá trình triển khai, chủ đầu tư, đơn vị thiết kế, nhà thầu MEP, nhà thầu thi công phòng sạch và nhà cung cấp thiết bị cần phối hợp sớm. Các hạng mục như cửa phòng sạch, Pass Box, Air Shower, FFU, HEPA Box, bàn sạch, đồng hồ chênh áp và cảm biến môi trường phải được lựa chọn phù hợp với bố trí mặt bằng tổng thể. Nếu thiết bị được chọn quá muộn hoặc không tương thích với thiết kế, dự án có thể phát sinh sửa đổi, tăng chi phí và ảnh hưởng tiến độ nghiệm thu.

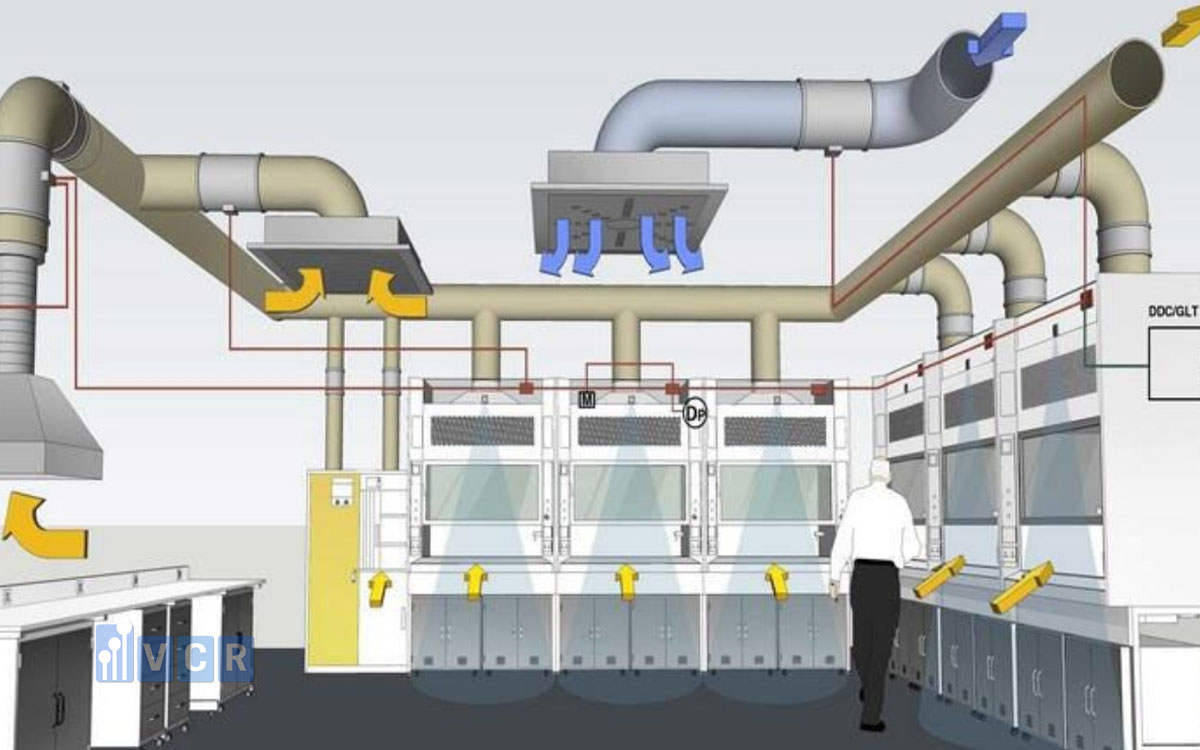

Hệ thống HVAC, lọc khí và kiểm soát áp suất trong phòng sạch bán dẫn

HVAC, là xương sống của phòng sạch bán dẫn. Trong một phòng sạch thông thường, HVAC giúp kiểm soát nhiệt độ và độ ẩm. Nhưng trong phòng sạch bán dẫn, HVAC còn chịu trách nhiệm kiểm soát hạt bụi, hướng luồng khí, áp suất phòng, số lần thay đổi không khí, độ ổn định môi trường và khả năng phục hồi trạng thái sạch sau khi có nhiễm bẩn phát sinh.

Một khái niệm quan trọng là số lần thay đổi không khí mỗi giờ. Số lần thay đổi không khí mỗi giờ càng cao thì lượng khí sạch được cấp và tuần hoàn trong phòng càng lớn. Tuy nhiên, không thể chỉ tăng số lần thay đổi không khí mỗi giờ để đạt phòng sạch tốt hơn. Lưu lượng khí phải được thiết kế phù hợp với cấp sạch, tải nhiệt, số người, thiết bị, mức phát sinh hạt và cấu trúc luồng khí. Nếu tốc độ gió quá cao hoặc phân bố không đều, luồng khí có thể gây xoáy, kéo hạt từ khu bẩn sang khu sạch hoặc làm ảnh hưởng đến quá trình sản xuất.

Lọc HEPA và lọc ULPA, là hai loại lọc khí quan trọng trong phòng sạch. Trong các khu vực yêu cầu rất cao, ULPA thường được xem xét để kiểm soát hạt nhỏ hơn với hiệu suất cao hơn. Tuy nhiên, việc chọn HEPA hay ULPA phụ thuộc vào cấp sạch, yêu cầu quy trình, chi phí năng lượng, áp suất cản lọc và phương án bảo trì. Bộ lọc hiệu suất cao hơn thường tạo áp lực lớn hơn cho hệ thống quạt, làm tăng tiêu thụ năng lượng nếu không được thiết kế hợp lý.

FFU, là thiết bị phổ biến trong nhiều phòng sạch điện tử và bán dẫn. FFU kết hợp quạt và lọc HEPA hoặc ULPA để cấp khí sạch xuống khu vực sản xuất. Ưu điểm của FFU là linh hoạt, có thể bố trí theo module, dễ mở rộng và phù hợp với các thiết kế trần lọc. Tuy nhiên, việc lựa chọn số lượng FFU, vị trí lắp đặt, tốc độ gió, độ ồn, độ rung và khả năng bảo trì cần được tính toán kỹ, nhất là khi phòng có nhiều thiết bị nhạy cảm.

Dòng khí một chiều, thường được sử dụng ở các khu vực cần kiểm soát hạt nghiêm ngặt. Dòng khí sạch được cấp đều từ trần xuống sàn hoặc theo một hướng xác định, cuốn hạt ra khỏi vùng làm việc và đưa về hệ thống hồi khí. Ngược lại, dòng khí hỗn hợp, có thể được dùng ở khu vực yêu cầu thấp hơn. Trong bán dẫn, cách tổ chức luồng khí thường phải gắn với vị trí thiết bị, thao tác vận hành và vùng bảo vệ wafer.

Kiểm soát áp suất cũng là yêu cầu cốt lõi. Phân cấp áp suất, giúp không khí di chuyển từ khu sạch hơn sang khu ít sạch hơn thay vì ngược lại. Chênh áp giữa các phòng cần được duy trì ổn định và hiển thị bằng đồng hồ chênh áp hoặc cảm biến kết nối hệ thống giám sát. Nếu cửa mở quá lâu, gioăng cửa hở, lưu lượng cấp hồi mất cân bằng hoặc bộ lọc bị tắc, áp suất có thể thay đổi và làm tăng nguy cơ nhiễm bẩn.

Ngoài hạt bụi, HVAC trong bán dẫn còn liên quan đến kiểm soát nhiệt độ và độ ẩm chính xác. Nhiệt độ ổn định giúp thiết bị sản xuất hoạt động chính xác, giảm biến dạng vật liệu và đảm bảo điều kiện quy trình. Độ ẩm ảnh hưởng đến tĩnh điện, bề mặt vật liệu và một số phản ứng hóa học. Nếu độ ẩm quá thấp, nguy cơ ESD, có thể tăng. Nếu độ ẩm quá cao, nguy cơ ngưng tụ, ăn mòn hoặc sai lệch quy trình có thể xuất hiện.

Một hệ thống HVAC phòng sạch bán dẫn tốt phải cân bằng giữa độ sạch, độ ổn định, an toàn, năng lượng và khả năng bảo trì. Đây là bài toán kỹ thuật phức tạp, cần phối hợp giữa thiết kế cơ điện, kiến trúc phòng sạch, thiết bị sản xuất, tiêu chuẩn kiểm tra và yêu cầu vận hành thực tế.

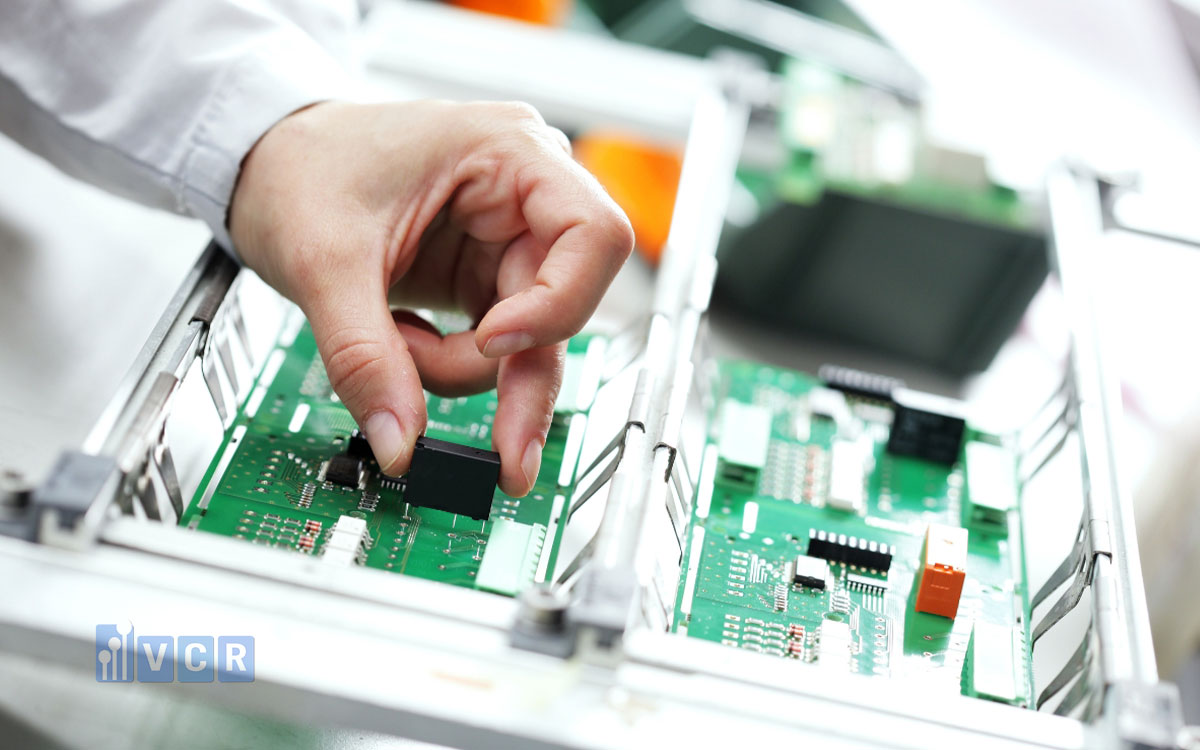

Thiết bị và vật liệu phòng sạch dùng trong nhà máy bán dẫn

Thiết bị và vật liệu phòng sạch là phần trực tiếp tạo nên môi trường kiểm soát trong nhà máy bán dẫn. Nếu hệ thống HVAC là xương sống, thì các thiết bị phòng sạch là những điểm kiểm soát cụ thể giúp duy trì trạng thái sạch trong từng thao tác, từng luồng di chuyển và từng vị trí giao tiếp giữa các khu vực. Việc lựa chọn thiết bị không nên dựa đơn thuần vào giá thành, mà cần xem xét cấp sạch, vật liệu, độ kín, khả năng chống tĩnh điện, khả năng vệ sinh, hướng luồng khí và yêu cầu bảo trì.

Air Shower, thường được đặt ở lối vào phòng sạch hoặc trước khu vực có yêu cầu kiểm soát cao. Thiết bị này sử dụng các tia khí tốc độ cao qua bộ lọc để thổi hạt bám trên bề mặt trang phục phòng sạch của nhân sự. Trong môi trường bán dẫn, Air Shower có thể góp phần giảm hạt trước khi nhân sự vào khu sản xuất, nhưng hiệu quả phụ thuộc vào thiết kế vòi thổi, thời gian thổi, quy trình sử dụng và kỷ luật của người vận hành.

Pass Box hoặc Pass Box, được dùng để chuyển vật tư giữa hai khu vực mà không cần mở cửa lớn hoặc để nhân sự đi qua. Pass Box có thể là loại tĩnh hoặc loại động. Dynamic Pass Box là hộp chuyển hàng có thổi khí sạch, thường tích hợp lọc HEPA để hỗ trợ kiểm soát hạt trong quá trình chuyển vật tư. Với phòng sạch bán dẫn, Pass Box giúp hạn chế nhiễm chéo, giữ ổn định áp suất và tổ chức luồng vật tư hợp lý hơn.

FFU, HEPA Box và clean bench cũng là các thiết bị quan trọng. HEPA Box là hộp lọc khí cấp sạch, thường lắp trên trần hoặc tại vị trí cấp khí. Thiết bị clean bench tạo vùng làm việc có khí sạch cục bộ, phù hợp cho thao tác kiểm tra, lắp ráp hoặc xử lý linh kiện trong phạm vi nhỏ. Khi sử dụng trong môi trường bán dẫn, cần chú ý vật liệu bề mặt, khả năng chống tĩnh điện và hướng luồng khí để tránh thổi hạt vào vùng nhạy cảm.

Cửa phòng sạch, panel phòng sạch, trần, sàn và phụ kiện hoàn thiện cũng có vai trò rất lớn. Cửa cần kín, bền, ít khe hở, có thể tích hợp khóa liên động, để tránh hai cửa phòng đệm mở cùng lúc. Panel cần có bề mặt nhẵn, ít bám bụi, dễ vệ sinh và không phát sinh hạt. Sàn phòng sạch trong khu bán dẫn thường cần xem xét khả năng chống tĩnh điện, chịu hóa chất, chịu tải thiết bị và dễ làm sạch.

Các thiết bị giám sát như đồng hồ chênh áp, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến hạt, cảnh báo cửa và hệ thống ghi dữ liệu giúp phòng sạch không vận hành trong trạng thái “mù thông tin”. Đối với dự án bán dẫn, dữ liệu môi trường có giá trị rất lớn vì nó giúp phát hiện xu hướng bất thường, hỗ trợ điều tra lỗi và chứng minh điều kiện sản xuất được kiểm soát.

Trong vai trò là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, Thiết bị phòng sạch VCR có thể được tích hợp vào chuỗi cung ứng của các dự án liên quan đến điện tử, bán dẫn và môi trường kiểm soát. Các hạng mục như Pass Box, Air Shower, FFU, HEPA Box, cửa phòng sạch, bàn sạch và thiết bị phụ trợ cần được lựa chọn theo yêu cầu kỹ thuật cụ thể của từng dự án. Với nhà thầu, việc làm việc cùng đơn vị cung cấp hiểu tiêu chuẩn phòng sạch sẽ giúp giảm rủi ro chọn sai thiết bị, sai vật liệu hoặc sai cấu hình vận hành.

Điểm quan trọng là thiết bị phòng sạch phải phù hợp với thiết kế tổng thể, không phải lắp thêm sau cùng như phụ kiện rời rạc. Một Pass Box đặt sai vị trí có thể làm rối luồng vật tư. Một Air Shower không phù hợp lưu lượng người có thể gây ùn tắc. Một FFU không đúng thông số có thể làm mất cân bằng luồng khí. Vì vậy, lựa chọn thiết bị cần được xem như một phần của chiến lược kiểm soát nhiễm bẩn.

Thi công, lắp đặt và kiểm tra hoàn thiện phòng sạch bán dẫn

Thi công phòng sạch bán dẫn là giai đoạn biến thiết kế kỹ thuật thành môi trường sản xuất thực tế. Đây là giai đoạn có rất nhiều rủi ro, vì chỉ một khe hở nhỏ, một mối nối không kín, một bộ lọc lắp sai, một bề mặt khó vệ sinh hoặc một thiết bị đặt không đúng vị trí cũng có thể ảnh hưởng đến hiệu năng phòng sạch. Do đó, thi công phòng sạch bán dẫn cần được kiểm soát chặt từ vật liệu đầu vào, quy trình lắp đặt, vệ sinh công trường đến kiểm tra nghiệm thu.

Bước đầu tiên là chuẩn bị mặt bằng. Khu vực thi công phải được kiểm soát bụi, kiểm soát ẩm, đảm bảo nền, trần, kết cấu và hệ thống kỹ thuật sẵn sàng. Trong nhiều dự án, lỗi phòng sạch bắt nguồn từ giai đoạn xây dựng thô, khi bụi công trình, khe hở, vật liệu không phù hợp hoặc đường ống chưa hoàn thiện gây ảnh hưởng đến quá trình lắp đặt sau này. Vì vậy, trước khi lắp vách panel, trần và thiết bị, cần có kế hoạch vệ sinh xây dựng và kiểm soát công trường.

Tham khảo Thiết kế phòng sạch điện tử - Giải pháp thi công tối ưu từ VCR

Tiếp theo là lắp đặt hệ thống vách panel, trần, cửa, kính quan sát, đèn và các phụ kiện phòng sạch. Các mối nối cần được xử lý kín, bề mặt phải phẳng, dễ lau chùi và không tạo điểm bám bụi. Các góc giao giữa tường, sàn và trần nên được thiết kế để giảm tích tụ hạt. Cửa cần kiểm tra độ kín, độ đóng mở, gioăng và khả năng liên động nếu có. Với phòng sạch bán dẫn, các chi tiết nhỏ này có ảnh hưởng lớn vì chúng quyết định khả năng duy trì áp suất và vệ sinh dài hạn.

Giai đoạn lắp hệ thống lọc khí và thiết bị cũng rất quan trọng. Lọc HEPA, lọc ULPA, FFU, HEPA Box, Air Shower, Pass Box và các thiết bị phụ trợ cần được lắp đúng hướng, đúng vị trí, đúng độ kín và đúng kết nối điện điều khiển. Bộ lọc phải được bảo vệ trong quá trình thi công để tránh hư hỏng hoặc nhiễm bẩn trước khi vận hành. Nếu lọc bị rò rỉ qua khung, hiệu suất trên giấy sẽ không còn ý nghĩa trong thực tế.

Sau khi lắp đặt, phòng sạch cần trải qua quá trình chạy thử và nghiệm thu hệ thống. Chạy thử và nghiệm thu hệ thống không chỉ là bật thiết bị xem có hoạt động hay không, mà là kiểm tra toàn bộ hệ thống có đạt mục tiêu thiết kế hay không. Các thử nghiệm thường bao gồm airflow test; kiểm tra chênh áp; kiểm tra số lượng hạt; kiểm tra rò rỉ bộ lọc; kiểm tra nhiệt độ, độ ẩm, độ ồn, độ sáng và một số thông số khác tùy dự án.

Đánh giá xác nhận, có thể được thực hiện theo các cấp độ khác nhau như IQ, OQ và PQ trong một số ngành hoặc dự án có yêu cầu nghiêm ngặt. IQ là xác nhận lắp đặt; OQ là xác nhận vận hành; PQ là xác nhận hiệu năng. Với nhà máy bán dẫn, cách tiếp cận xác nhận có thể thay đổi theo tiêu chuẩn nội bộ của chủ đầu tư, nhưng tinh thần chung vẫn là chứng minh phòng sạch được lắp đúng, vận hành đúng và đạt hiệu năng mong muốn.

Một lỗi thường gặp là xem nghiệm thu phòng sạch như bước cuối cùng đơn giản. Trên thực tế, nghiệm thu cần được chuẩn bị từ đầu dự án. Nếu bản vẽ không rõ yêu cầu, thiết bị không đúng thông số, công trình không kiểm soát bụi, hoặc không có kế hoạch thử nghiệm phù hợp, đến cuối dự án việc sửa lỗi sẽ rất tốn kém. Đối với phòng sạch bán dẫn, chất lượng thi công phải được kiểm soát liên tục, không thể chỉ dựa vào kiểm tra cuối cùng.

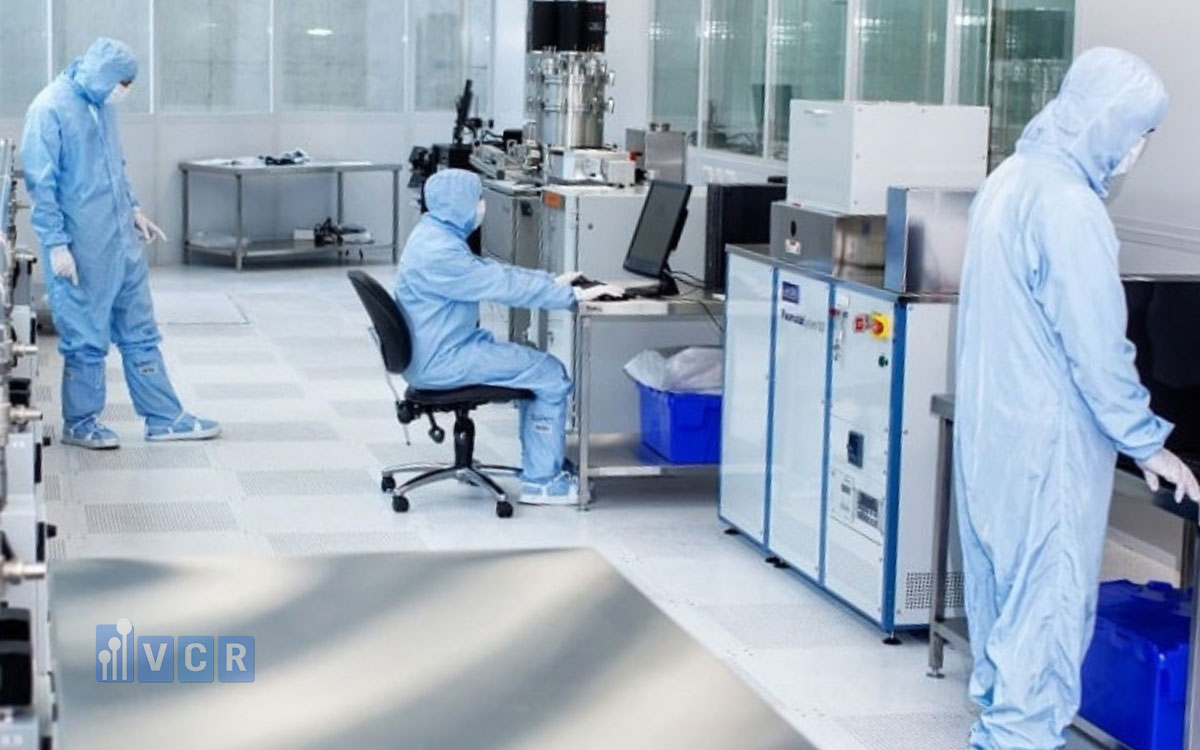

Vận hành phòng sạch bán dẫn: con người, quy trình và giám sát liên tục

Một phòng sạch bán dẫn dù được thiết kế và thi công tốt vẫn có thể mất hiệu quả nếu vận hành sai. Vận hành phòng sạch là quá trình duy trì trạng thái kiểm soát mỗi ngày, mỗi ca sản xuất và mỗi thao tác. Trong đó, con người, quy trình, vệ sinh, bảo trì và giám sát liên tục là những yếu tố quyết định. Phòng sạch không phải là một không gian “sạch mãi” sau khi nghiệm thu. Nó chỉ duy trì được trạng thái sạch khi được vận hành với kỷ luật phù hợp.

Yếu tố đầu tiên là quy trình ra vào và thay đồ. Quy trình mặc đồ phòng sạch, cần được xây dựng rõ ràng theo từng cấp sạch. Nhân sự phải biết thứ tự mặc đồ, cách kiểm tra trang phục, cách đi qua phòng đệm, cách sử dụng Air Shower và cách di chuyển trong phòng sạch. Một hành động nhỏ như chạm tay vào bề mặt không sạch, mở cửa sai thời điểm, đi ngược luồng hoặc mang vật dụng không phù hợp vào phòng có thể làm tăng nguy cơ nhiễm bẩn.

Yếu tố thứ hai là SOP. SOP cần bao phủ các hoạt động như vệ sinh phòng sạch, chuyển vật tư, vận hành thiết bị, xử lý sự cố, bảo trì, thay lọc, kiểm tra chênh áp, phản ứng với cảnh báo và ghi nhận dữ liệu. Trong môi trường bán dẫn, SOP không nên chỉ là tài liệu để lưu hồ sơ, mà phải trở thành hành vi thực tế của đội ngũ vận hành. Điều này đòi hỏi đào tạo định kỳ và giám sát thực hành.

Yếu tố thứ ba là vệ sinh phòng sạch. Vệ sinh trong phòng sạch khác với vệ sinh thông thường. Dụng cụ lau, khăn lau, hóa chất vệ sinh, xe đẩy, thùng chứa và phương pháp lau phải phù hợp với cấp sạch. Quá trình vệ sinh cần tránh làm phát tán hạt trở lại không khí. Các bề mặt như sàn, tường, cửa, bàn thao tác, Pass Box, Air Shower và khu vực quanh thiết bị cần được làm sạch theo tần suất và phương pháp phù hợp. Nếu vệ sinh không đúng, hoạt động vệ sinh có thể trở thành nguồn nhiễm bẩn.

Yếu tố thứ tư là hệ thống giám sát. Các thông số như số lượng hạt, áp suất, nhiệt độ, độ ẩm, trạng thái quạt, trạng thái lọc, cảnh báo cửa và một số thông số đặc biệt cần được theo dõi. Ngưỡng cảnh báo, phải được thiết lập hợp lý để phát hiện sai lệch trước khi ảnh hưởng đến sản xuất. Nếu ngưỡng quá lỏng, sự cố có thể bị bỏ qua. Nếu ngưỡng quá chặt nhưng không có quy trình phản ứng phù hợp, hệ thống sẽ tạo quá nhiều cảnh báo gây nhiễu.

Yếu tố thứ năm là bảo trì phòng ngừa. Bộ lọc, quạt, cảm biến, cửa, khóa liên động, đồng hồ chênh áp, gioăng, đèn và thiết bị phòng sạch cần được kiểm tra định kỳ. Trong phòng sạch bán dẫn, bảo trì không thể chỉ thực hiện khi thiết bị hỏng. Một bộ lọc suy giảm, một cảm biến lệch chuẩn hoặc một cửa đóng không kín có thể ảnh hưởng đến môi trường trước khi sự cố trở nên rõ ràng. Bảo trì phòng ngừa giúp giảm rủi ro dừng sản xuất và giảm lỗi chất lượng.

Bên cạnh hạt bụi, nhà máy bán dẫn còn phải chú ý ESD và AMC. ESD, có thể làm hỏng linh kiện nhạy cảm. AMC, có thể ảnh hưởng đến bề mặt wafer và quy trình vi mô. Vì vậy, vận hành phòng sạch bán dẫn không chỉ là đo hạt, mà còn là kiểm soát tổng hợp nhiều yếu tố môi trường.

Một nguyên tắc quan trọng là mọi sai lệch cần được ghi nhận và điều tra. Khi số lượng hạt tăng bất thường, áp suất giảm, độ ẩm vượt giới hạn hoặc một cửa phòng đệm bị mở quá lâu, đội ngũ vận hành cần xác định nguyên nhân và hành động khắc phục. Văn hóa vận hành phòng sạch tốt là văn hóa dựa trên dữ liệu, kỷ luật và cải tiến liên tục.

Những thách thức khi xây dựng phòng sạch bán dẫn tại Việt Nam

Việt Nam đang ngày càng được nhắc đến nhiều hơn trong chuỗi cung ứng bán dẫn, đặc biệt ở các lĩnh vực như lắp ráp, kiểm định, đóng gói, điện tử chính xác và một số hoạt động kỹ thuật liên quan. Điều này mở ra cơ hội lớn cho các doanh nghiệp xây dựng, cơ điện, thiết bị phòng sạch và dịch vụ kỹ thuật. Tuy nhiên, xây dựng phòng sạch bán dẫn tại Việt Nam cũng đặt ra nhiều thách thức thực tế.

Thách thức đầu tiên là yêu cầu kỹ thuật cao. Phòng sạch bán dẫn không giống phòng sạch cơ bản cho điện tử thông thường. Dự án có thể yêu cầu kiểm soát hạt ở cấp rất cao, kiểm soát nhiệt độ và độ ẩm chính xác, hạn chế rung động, kiểm soát tĩnh điện, xử lý khí đặc biệt và đáp ứng tiêu chuẩn của khách hàng quốc tế. Điều này đòi hỏi đội ngũ thiết kế, thi công và vận hành phải hiểu đúng bản chất kiểm soát nhiễm bẩn, không chỉ làm theo kinh nghiệm chung.

Thách thức thứ hai là chi phí đầu tư và vận hành lớn. Phòng sạch cấp cao cần hệ thống HVAC mạnh, lọc khí hiệu suất cao, vật liệu phù hợp, thiết bị kiểm soát, hệ thống giám sát và quy trình nghiệm thu phức tạp. Sau khi đi vào hoạt động, chi phí điện năng, thay lọc, bảo trì, hiệu chuẩn cảm biến và đào tạo nhân sự cũng đáng kể. Vì vậy, chủ đầu tư cần cân bằng giữa yêu cầu kỹ thuật và hiệu quả kinh tế. Thiết kế quá thấp gây rủi ro chất lượng, nhưng thiết kế quá cao không cần thiết cũng làm tăng chi phí dài hạn.

Thách thức thứ ba là điều kiện khí hậu. Việt Nam có khí hậu nóng ẩm, đặc biệt ở nhiều khu công nghiệp phía Bắc và phía Nam. Độ ẩm cao khiến hệ thống HVAC phải xử lý tải ẩm lớn hơn, đồng thời tăng yêu cầu kiểm soát ngưng tụ, ăn mòn, nấm mốc ở khu phụ trợ và độ ổn định môi trường. Với phòng sạch bán dẫn, kiểm soát độ ẩm còn liên quan đến ESD và một số quy trình công nghệ. Do đó, thiết kế điều hòa chính xác cần được tính toán theo điều kiện thực tế địa phương.

Thách thức thứ tư là kinh nghiệm tích hợp hệ thống. Một dự án bán dẫn liên quan đến nhiều hạng mục: kiến trúc phòng sạch, HVAC, điện, nước siêu tinh khiết, khí công nghệ, hóa chất, xử lý thải, an toàn, tự động hóa, giám sát môi trường và thiết bị sản xuất. Nếu các bên làm việc tách rời, nguy cơ xung đột kỹ thuật rất lớn. Một thay đổi nhỏ trong bố trí mặt bằng thiết bị có thể ảnh hưởng đến luồng khí, vị trí FFU, đường ống, lối bảo trì và phòng đệm vật tư.

Thách thức thứ năm là đào tạo nhân sự vận hành. Phòng sạch chỉ hiệu quả khi con người hiểu và tuân thủ quy trình. Trong giai đoạn đầu phát triển chuỗi cung ứng bán dẫn, nhiều doanh nghiệp có thể thiếu nhân sự đã quen với kỷ luật phòng sạch cấp cao. Vì vậy, đào tạo về kiểm soát nhiễm bẩn, quy trình mặc đồ phòng sạch, ESD, vệ sinh, giám sát và phản ứng với cảnh báo là yêu cầu không thể xem nhẹ.

Dù có nhiều thách thức, đây cũng là cơ hội cho các doanh nghiệp Việt Nam tham gia sâu hơn vào hệ sinh thái kỹ thuật bán dẫn. Những nhà thầu phòng sạch, nhà cung cấp thiết bị và đơn vị dịch vụ kỹ thuật có khả năng nâng cấp năng lực theo tiêu chuẩn quốc tế sẽ có lợi thế lớn trong các dự án mới.

Vai trò của nhà cung cấp thiết bị phòng sạch trong dự án bán dẫn

Trong một dự án phòng sạch bán dẫn, nhà cung cấp thiết bị phòng sạch không chỉ là bên bán sản phẩm. Nếu tham gia đúng cách, họ có thể hỗ trợ nhà thầu và chủ đầu tư lựa chọn thiết bị phù hợp với cấp sạch, vật liệu, kích thước, luồng khí, áp suất, quy trình vận hành và yêu cầu bảo trì. Điều này đặc biệt quan trọng vì thiết bị phòng sạch thường nằm tại các điểm giao thoa nhạy cảm: nơi người đi vào, nơi vật tư được chuyển qua, nơi khí sạch được cấp xuống và nơi thao tác kỹ thuật diễn ra.

Ví dụ, Pass Box cần phù hợp với kích thước vật tư, hướng mở cửa, cấp sạch hai bên, yêu cầu khóa liên động và phương án vệ sinh. Air Shower cần phù hợp với lưu lượng người, chiều đi, tốc độ gió, thời gian thổi và không gian chờ. FFU cần phù hợp với cấp sạch, lưu lượng khí, độ ồn, độ rung, loại lọc, khả năng điều khiển và bảo trì. Cửa phòng sạch cần đảm bảo độ kín, độ bền, khả năng vệ sinh và tương thích với hệ thống chênh áp. Nếu các thiết bị này được chọn sai, phòng sạch có thể gặp vấn đề dù hệ thống chính được thiết kế tốt.

Thiết bị phòng sạch VCR có thể được đặt trong ngữ cảnh là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, đặc biệt với các hạng mục như Pass Box, Air Shower, FFU, HEPA Box, cửa phòng sạch, bàn sạch và thiết bị phụ trợ. Với các dự án liên quan đến bán dẫn, vai trò của đơn vị cung cấp không nên dừng ở việc giao hàng đúng mẫu, mà cần hỗ trợ hiểu yêu cầu ứng dụng, tư vấn cấu hình phù hợp và phối hợp với nhà thầu để thiết bị được lắp đúng vị trí, đúng thông số và đúng mục tiêu vận hành.

Một dự án phòng sạch tốt cần sự đồng bộ giữa thiết kế, thi công, thiết bị và vận hành. Nhà cung cấp thiết bị có kinh nghiệm sẽ giúp giảm rủi ro phát sinh trong quá trình thi công, hạn chế việc phải thay đổi cấu hình sau nghiệm thu và hỗ trợ nhà thầu kiểm soát chất lượng đầu vào. Trong ngành bán dẫn, nơi mỗi chi tiết nhỏ có thể ảnh hưởng đến môi trường sản xuất, vai trò này càng trở nên quan trọng.

FAQ về phòng sạch trong sản xuất chip bán dẫn

• Phòng sạch sản xuất chip cần đạt cấp ISO nào?

Phòng sạch sản xuất chip có thể cần nhiều cấp ISO khác nhau tùy công đoạn. Các khu vực trực tiếp xử lý wafer thường yêu cầu cấp sạch cao hơn so với khu phụ trợ, khu thay đồ hoặc hành lang kỹ thuật. Trong nhiều nhà máy hiện đại, cấp sạch cao nhất có thể được tập trung trong môi trường sạch cục bộ quanh thiết bị, thay vì áp dụng cho toàn bộ nhà xưởng. Vì vậy, cần xác định cấp sạch dựa trên quy trình sản xuất, yêu cầu thiết bị và mức rủi ro nhiễm bẩn.

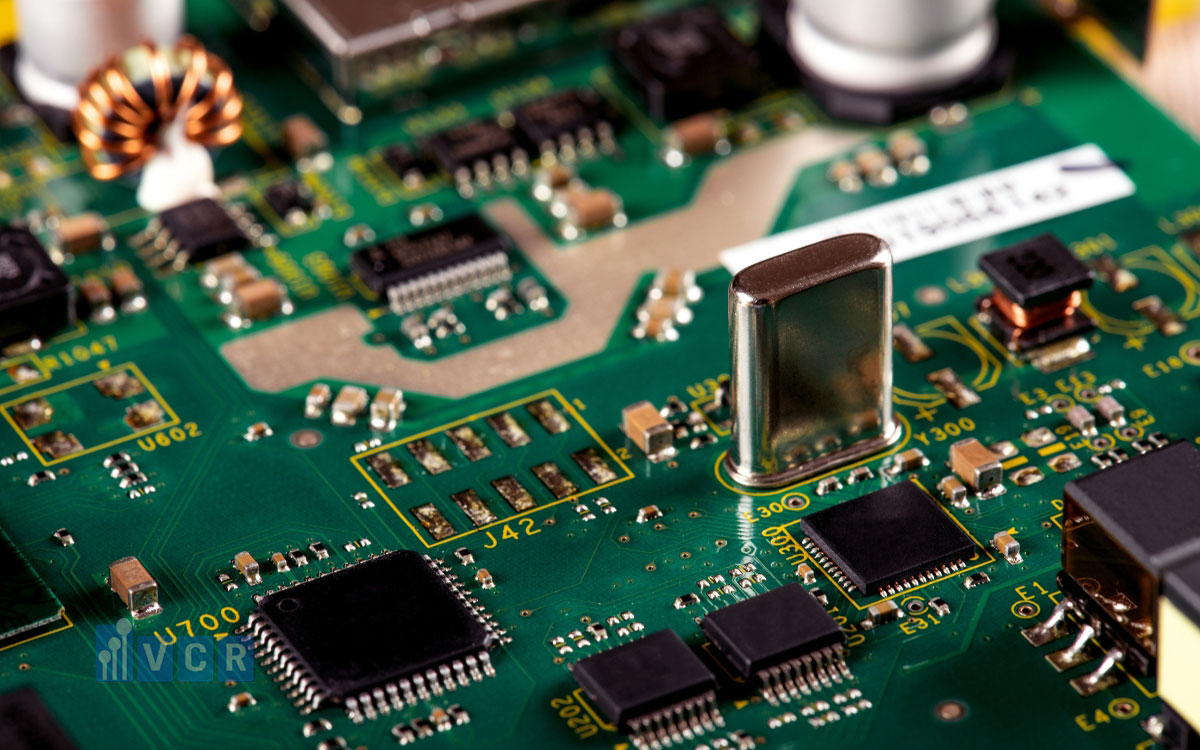

• Vì sao sản xuất chip cần kiểm soát hạt bụi nghiêm ngặt?

Chip bán dẫn có cấu trúc vi mô rất nhỏ trên bề mặt wafer, nên hạt bụi siêu mịn có thể gây lỗi mạch, che khuất vùng quang khắc hoặc làm sai lệch quá trình xử lý bề mặt. Một lỗi nhỏ trên wafer có thể làm hỏng một phần chip hoặc làm giảm tỷ lệ sản phẩm đạt. Khi quy trình sản xuất càng chính xác, giới hạn nhiễm bẩn càng phải nghiêm ngặt. Vì vậy, kiểm soát hạt là một trong những nhiệm vụ trung tâm của phòng sạch bán dẫn.

• HEPA và ULPA khác nhau thế nào trong phòng sạch bán dẫn?

Lọc HEPA là bộ lọc hiệu suất cao, còn lọc ULPA là bộ lọc hiệu suất siêu cao, thường được dùng cho yêu cầu kiểm soát hạt nghiêm ngặt hơn. ULPA có khả năng lọc các hạt rất nhỏ với hiệu suất cao, nhưng thường có áp suất cản lớn hơn và chi phí cao hơn. Việc chọn HEPA hay ULPA phụ thuộc vào cấp sạch, khu vực ứng dụng, yêu cầu quy trình và thiết kế HVAC. Không nên chọn lọc chỉ theo tên gọi, mà cần xem xét hiệu năng tổng thể của hệ thống.

• AMC là gì và vì sao quan trọng trong sản xuất chip?

AMC là nhiễm bẩn phân tử trong không khí. Khác với hạt bụi, AMC có thể tồn tại dưới dạng hơi hoặc phân tử hóa học bay trong không khí, đến từ vật liệu, hóa chất, con người hoặc quá trình sản xuất. Trong bán dẫn, một số phân tử có thể ảnh hưởng đến bề mặt wafer, gây ăn mòn, tạo màng không mong muốn hoặc làm sai lệch phản ứng quy trình. Vì vậy, kiểm soát AMC là yêu cầu quan trọng bên cạnh kiểm soát hạt.

• Air Shower và Pass Box có cần thiết trong phòng sạch bán dẫn không?

Air Shower và Pass Box thường rất hữu ích trong kiểm soát ra vào và chuyển vật tư. Air Shower giúp giảm một phần hạt bám trên trang phục trước khi nhân sự vào vùng sạch, còn Pass Box giúp chuyển hàng giữa các khu vực mà không phải mở cửa lớn hoặc làm rối luồng di chuyển. Tuy nhiên, hai thiết bị này chỉ hiệu quả khi được đặt đúng vị trí, chọn đúng cấu hình và vận hành đúng quy trình. Chúng không thể thay thế cho thiết kế phân vùng, chênh áp và kỷ luật phòng sạch.

• Phòng sạch bán dẫn có khác phòng sạch dược phẩm không?

Có. Phòng sạch dược phẩm thường tập trung nhiều vào kiểm soát vi sinh, vô trùng, nhiễm chéo hoạt chất và tuân thủ GMP. Phòng sạch bán dẫn tập trung mạnh vào hạt bụi siêu mịn, AMC, tĩnh điện, nhiệt độ, độ ẩm, rung động và độ ổn định của môi trường quanh wafer. Hai loại phòng sạch đều cần kiểm soát nghiêm ngặt, nhưng mục tiêu kiểm soát và rủi ro kỹ thuật khác nhau. Vì vậy, không nên áp dụng máy móc kinh nghiệm phòng sạch dược phẩm cho dự án bán dẫn nếu chưa phân tích yêu cầu công nghệ.

• Nhà thầu cần lưu ý gì khi chọn thiết bị phòng sạch cho dự án bán dẫn?

Nhà thầu cần xem xét cấp sạch, vật liệu, độ kín, khả năng chống tĩnh điện, hướng luồng khí, khả năng vệ sinh, kích thước lắp đặt và yêu cầu bảo trì. Thiết bị như FFU, HEPA Box, Pass Box, Air Shower, cửa phòng sạch và bàn sạch phải tương thích với bố trí mặt bằng, hệ thống HVAC và quy trình vận hành. Nếu chọn thiết bị chỉ theo giá hoặc kích thước chung, dự án có thể gặp vấn đề khi nghiệm thu hoặc vận hành. Cách tốt hơn là phối hợp sớm với đơn vị cung cấp thiết bị có hiểu biết về phòng sạch.

• Thiết bị phòng sạch VCR có thể cung cấp những hạng mục nào cho nhà thầu thi công phòng sạch?

Thiết bị phòng sạch VCR có thể cung cấp các hạng mục thiết bị phòng sạch như Pass Box, Air Shower, FFU, HEPA Box, cửa phòng sạch, bàn sạch và các thiết bị phụ trợ tùy yêu cầu dự án. Trong bối cảnh dự án điện tử và bán dẫn, các thiết bị này cần được lựa chọn theo cấp sạch, bố trí mặt bằng, tiêu chuẩn thiết kế và điều kiện vận hành. Với vai trò là đơn vị cung cấp thiết bị cho nhà thầu thi công phòng sạch, VCR có thể hỗ trợ quá trình lựa chọn cấu hình phù hợp, giúp thiết bị đồng bộ hơn với hệ thống tổng thể.

Nếu anh/chị là nhà thầu thi công phòng sạch, chủ đầu tư hoặc đơn vị đang chuẩn bị dự án liên quan đến điện tử, bán dẫn và môi trường kiểm soát, việc lựa chọn đúng thiết bị phòng sạch ngay từ đầu sẽ giúp giảm rủi ro kỹ thuật, tối ưu chi phí và hỗ trợ nghiệm thu thuận lợi hơn. Thiết bị phòng sạch VCR cung cấp các hạng mục như Pass Box, Air Shower, FFU, HEPA Box, cửa phòng sạch, bàn sạch và thiết bị phụ trợ cho các dự án phòng sạch. Liên hệ Thiết bị phòng sạch VCR để được tư vấn thiết bị phù hợp với cấp sạch, bố trí mặt bằng, tiêu chuẩn thiết kế và yêu cầu vận hành của từng công trình.
