Vì sao nhà máy điện tử đang chuyển dịch sang Micro Clean Zone?

Trong nhiều năm, các nhà máy điện tử thường xây dựng phòng sạch điện tử diện rộng (full cleanroom) để đảm bảo toàn bộ dây chuyền sản xuất đáp ứng chuẩn ISO 14644. Tuy nhiên, mô hình này ngày càng bộc lộ hạn chế. Chi phí đầu tư lớn, hệ thống HVAC tiêu thụ năng lượng cao và khó mở rộng khi cần thêm pilot line khiến nhiều doanh nghiệp phải tìm giải pháp tối ưu hơn.

Khi yêu cầu sản xuất linh kiện ngày càng khắt khe, đặc biệt với SMT, module camera, cảm biến, bán dẫn cấp thấp doanh nghiệp nhận ra rằng không phải toàn bộ nhà máy đều cần cấp độ sạch cao. Chỉ một số vị trí quan trọng như AOI, gắn chip, bonding, kiểm tra quang học, OQC mới cần môi trường siêu sạch và kiểm soát chặt chẽ.

Từ nhu cầu đó, Micro Clean Zone ra đời như một lựa chọn chiến lược giúp đảm bảo chuẩn ISO nhưng tiết kiệm cả chi phí đầu tư lẫn chi phí vận hành HVAC.

>>> Tìm hiểu thêm về: Phòng sạch Softwall chính là giải pháp phòng sạch tối ưu chi phí cho nhà máy điện tử tương lai

Micro Clean Zone là gì? Mô hình phòng sạch cục bộ đang được ưa chuộng

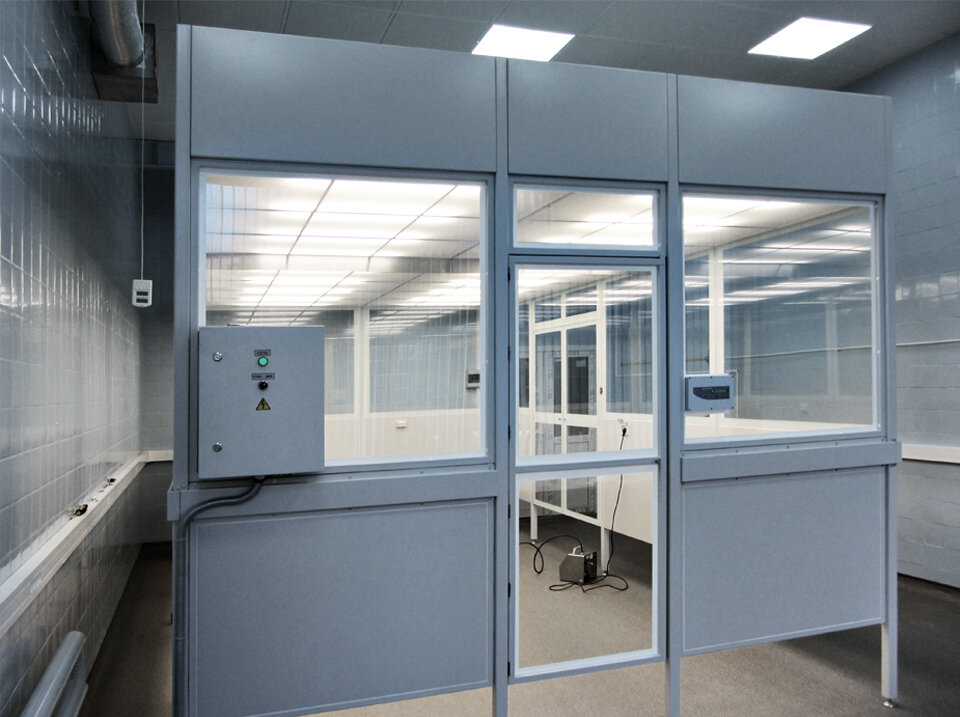

Micro Clean Zone (MCZ) là vùng siêu sạch cục bộ được thiết lập ngay bên trong xưởng sản xuất hoặc phòng sạch cấp thấp. Thay vì làm sạch toàn bộ không gian, MCZ chỉ tập trung kiểm soát tại khu vực có thiết bị hoặc quy trình cần độ sạch cao.

Một số dạng phổ biến của Micro Clean Zone:

• Vùng Laminar Flow cục bộ dùng FFU hoặc Mini Fan Filter Unit

• Mini Environment tích hợp trong máy móc

• Tủ dòng khí thổi đứng hoặc ngang (Laminar Flow Cabinet)

• Clean Booth giới hạn bằng rèm mềm hoặc vách ngăn

• Module sạch dành cho test quang học hoặc lắp ráp linh kiện nhạy cảm

Với cách thiết kế này, doanh nghiệp đạt cùng tiêu chuẩn ISO Class 4–6 nhưng giảm 40–60% chi phí đầu tư so với full cleanroom.

>>> Tìm hiểu thêm về: Phòng sạch hardwall là gì? Giải pháp không gian sản xuất ổn định cho nhà máy điện tử

Mô hình phòng sạch Micro Clean Zone phù hợp cho những khu vực nào trong nhà máy điện tử?

Micro Clean Zone (MCZ) được xem là bước tiến quan trọng trong thiết kế phòng sạch điện tử hiện đại. Thay vì làm sạch toàn bộ nhà xưởng, doanh nghiệp tập trung kiểm soát “điểm nóng”, những nơi có yêu cầu cao về độ sạch, chống nhiễu và chống tĩnh điện. Điều này giúp tối ưu chi phí, linh hoạt mở rộng dây chuyền và duy trì chất lượng sản xuất ngay cả khi layout thay đổi liên tục.

Trong các nhà máy sản xuất module camera, SMT hoặc thiết bị cảm biến, MCZ thường được triển khai ở các khu vực có nguy cơ phát sinh lỗi do bụi hoặc nhiễu ion. Ví dụ: khu gắn lens – sensor, khu hiệu chỉnh quang học, khu đo MTF hoặc shading, nơi chỉ cần một hạt bụi micro-size cũng khiến linh kiện NG. Tương tự, dây chuyền SMT cần kiểm soát cực kỳ nghiêm ngặt tại công đoạn in kem hàn và máy gắp linh kiện, vì bụi hoặc chênh lệch nhiệt độ và độ ẩm có thể khiến lỗi solder bridge, tombstoning hoặc sai lệch vị trí gắp.

Ngay cả khu vực rework hoặc AOI/SPI cũng là những vị trí thích hợp cho MCZ, vì doanh nghiệp chỉ cần làm sạch cục bộ, không phải đầu tư phòng sạch tổng diện tích lớn. Các nhà máy sản xuất sensor ánh sáng, MEMS đơn giản, module RF (Wi-Fi, Bluetooth) hay các linh kiện nhạy bụi khác cũng có thể triển khai MCZ để tiết kiệm chi phí vận hành nhưng vẫn đạt tiêu chuẩn ISO Class 5–7. Với các pilot line hoặc dây chuyền thử nghiệm, MCZ đặc biệt lý tưởng vì có thể lắp đặt nhanh, mở rộng dễ dàng và không làm gián đoạn hoạt động của phòng sạch tổng.

Lợi ích nổi bật khi áp dụng mô hình phòng sạch Micro Clean Zone

Micro Clean Zone không chỉ là mô hình tiết kiệm mà còn được xem là chiến lược tối ưu hóa hiệu suất sản xuất trong các nhà máy điện tử hiện đại. Việc chỉ làm sạch khu vực cục bộ giúp doanh nghiệp giảm mạnh chi phí đầu tư ban đầu vì không cần xây dựng hệ thống HVAC công suất lớn cho toàn bộ nhà xưởng. Với MCZ, doanh nghiệp có thể đầu tư tập trung vào những khu vực quan trọng nhất, nơi lỗi bụi và tĩnh điện xuất hiện nhiều nhất từ đó đảm bảo chất lượng sản phẩm với chi phí tối ưu.

Một lợi ích quan trọng khác là khả năng giảm đáng kể chi phí vận hành. Hệ thống điều hòa và lọc khí cho MCZ chỉ hoạt động trên phạm vi nhỏ nên tiêu thụ ít năng lượng hơn so với HVAC toàn xưởng. Điều này giúp doanh nghiệp tiết kiệm điện năng, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị. Bên cạnh đó, MCZ còn mang lại sự linh hoạt cao cho layout nhà máy. Khi chuyển đổi dòng sản phẩm hoặc mở rộng dây chuyền, doanh nghiệp có thể bổ sung thêm MCZ, di chuyển hoặc mở pilot line mà không ảnh hưởng đến toàn bộ khu sạch hiện tại.

Việc kiểm soát độ sạch ở phạm vi nhỏ cũng cho kết quả tốt hơn. Luồng khí Laminar Flow trong MCZ dễ đạt tốc độ ổn định, đảm bảo áp suất dương và giảm thiểu bụi lơ lửng. Điều này đặc biệt quan trọng đối với module camera và các thiết bị quang học, nơi yêu cầu độ sạch nghiêm ngặt và môi trường ít nhiễu rung. Khi kết hợp với các máy tự động hóa có tích hợp Mini Environment, MCZ giúp tối ưu hiệu suất vận hành, giảm lỗi NG và duy trì chất lượng ổn định.

Thiết bị quan trọng trong mô hình phòng sạch Micro Clean Zone

Một Micro Clean Zone hiệu quả không chỉ dựa vào vách ngăn hoặc rèm mềm mà phụ thuộc vào hệ thống thiết bị phòng sạch được thiết kế đúng chuẩn. Thành phần quan trọng nhất của MCZ chính là Fan Filter Unit (FFU). Đây là thiết bị tạo luồng khí Laminar Flow thổi trực tiếp xuống khu vực thao tác hoặc buồng máy, giúp loại bỏ hạt bụi kích thước micro-size và duy trì áp suất dương. FFU cục bộ đặc biệt phù hợp cho module camera, SMT hoặc các công đoạn cần cấp khí sạch tập trung.

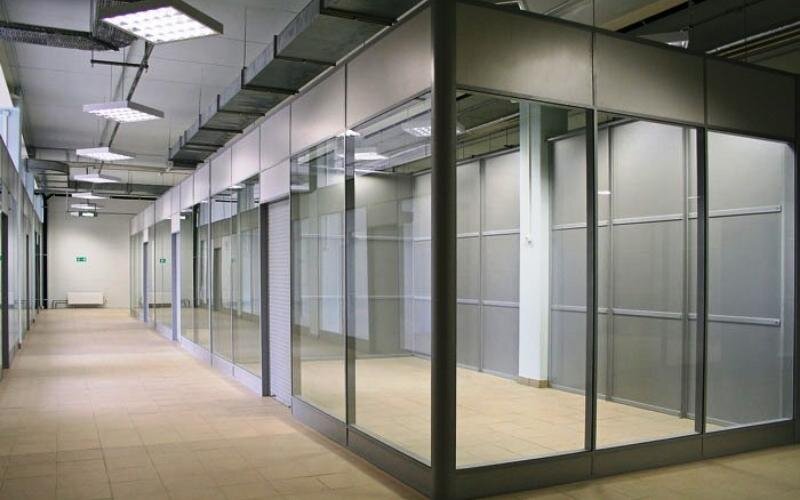

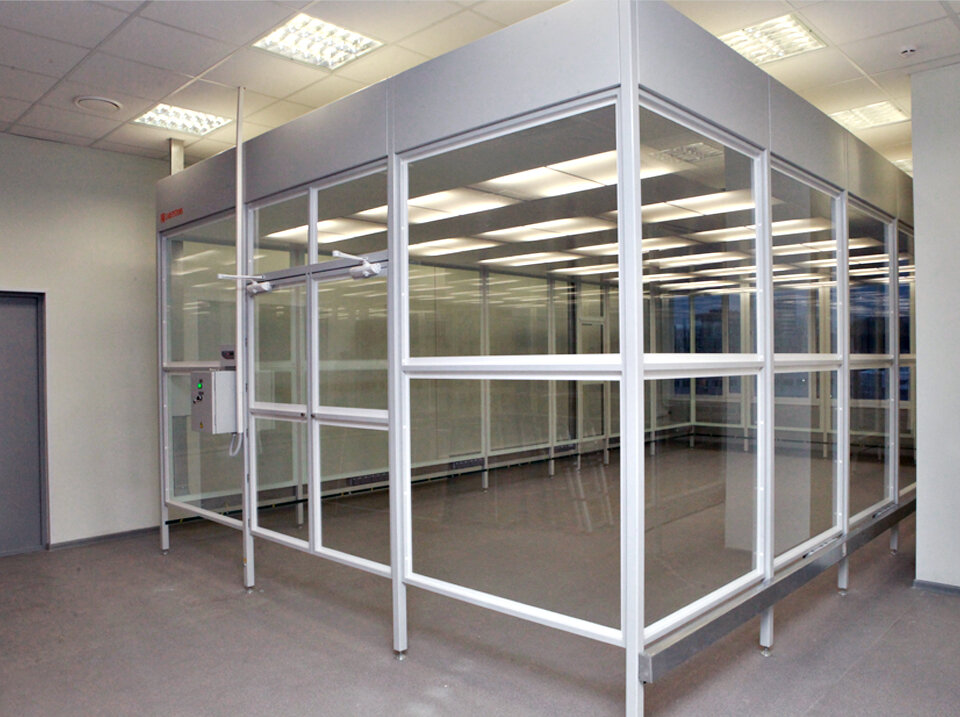

Bên cạnh FFU, Clean Booth đóng vai trò là “khung không gian sạch cục bộ”. Với cấu trúc khung nhôm và rèm PVC hoặc tấm polycarbonate, Clean Booth tạo vùng sạch độc lập bên trong xưởng, thường được ứng dụng cho khu gắn lens, sensor hoặc các khu đo quang học yêu cầu giới hạn nhiễu tối đa. Với chi phí thấp và tính linh hoạt cao, Clean Booth trở thành lựa chọn hàng đầu khi doanh nghiệp cần tạo vùng sạch nhanh mà không ảnh hưởng đến hệ thống HVAC hiện hữu.

Pass Box và cửa phòng sạch được sử dụng khi MCZ nằm trong khu vực cấp sạch thấp hơn hoặc khu sản xuất tiêu chuẩn. Chúng giúp kiểm soát vật tư, tránh mang theo bụi và hạn chế thất thoát áp suất. Song song đó, hệ thống giám sát môi trường giữ vai trò đảm bảo an toàn vận hành. Bất kỳ thay đổi nào về nhiệt độ, độ ẩm, áp suất chênh lệch hoặc số lượng hạt bụi đều được cảnh báo ngay để tránh ảnh hưởng đến chất lượng sản xuất.

Cuối cùng, hệ thống thiết bị ESD như bàn thao tác chống tĩnh điện, thảm ESD, dây đeo cổ tay và Ionizer giúp bảo vệ linh kiện CMOS, cảm biến và chip khỏi hư hỏng do phóng tĩnh điện. Đây là điều kiện bắt buộc trong bất kỳ khu vực liên quan đến quang học, RF hoặc SMT.
